Phương Pháp Phay Ren trong Gia Công Cơ Khí

Admin PKST
Ngày 22/11/2023

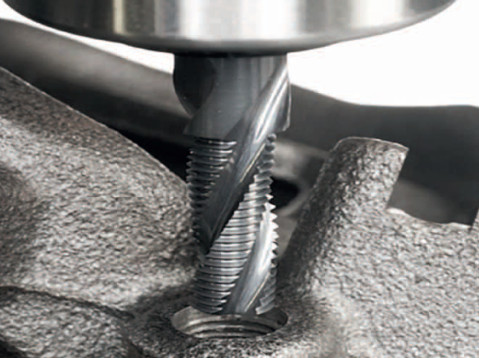

Gia công ren là một quy trình quan trọng trong sản xuất các chi tiết cơ khí. Phương pháp phay ren là một trong những phương pháp chủ yếu được sử dụng trong quá trình này. Dưới đây là ưu và nhược điểm của phương pháp phay ren:



Ưu Điểm Và Nhược Điểm

Ưu Điểm:

  1. Năng Suất Cao Hơn:

    • Năng suất tạo ren cao hơn so với phương pháp taro. Phay ren thường nhanh chóng và cho ra ren đẹp với dao phay cắt vật liệu gọn hơn, giảm hư hỏng đầu dao phay.

  2. Chất Lượng Ren Tốt Hơn:

    • Chất lượng ren của dao phay tốt hơn, có cấu trúc chắc chắn và các rãnh xoắn giúp đạt chất lượng cao, mang lại sự hài lòng cho người sử dụng.

  3. Rút Ngắn Thời Gian Gia Công:

    • Phương pháp phay ren giúp rút ngắn thời gian gia công ren, đặc biệt là do dao phay có tuổi thọ làm việc cao và chống va đập tốt.

  4. Lực Cắt Ren Nhỏ Hơn So Với Taro Ren:

    • Lực cắt ren nhỏ hơn so với phương pháp taro ren, giúp giảm mệt mỏi và tiết kiệm năng lượng cho người sử dụng.

  5. Tạo Ren Trái và Ren Phải Trên Cùng Một Mũi Phay:

    • Có thể tạo ren trái và ren phải trên cùng một mũi phay, giúp người dùng linh hoạt và thuận tiện trong quá trình công việc.

  6. Áp Dụng Các Kỹ Thuật Gia Công:

    • Phương pháp phay ren cho phép áp dụng các kỹ thuật gia công khác nhau tùy thuộc vào yêu cầu cụ thể của công việc.

  7. Tuỳ Chọn Dụng Cụ theo Nhu Cầu Sử Dụng:

    • Người dùng có thể chọn loại mũi phay ren phù hợp với nhu cầu sử dụng, bao gồm cả hình dạng và kích thước.

  8. Sử Dụng Trong Nhiều Lĩnh Vực:

    • Phương pháp phay ren được sử dụng rộng rãi trong ngành sản xuất cơ khí, từ ô tô đến máy bay, tàu thủy, và nhiều lĩnh vực công nghiệp khác.

  9. Có Thể Phay Nhiều Đường Kính Lỗ Khác Nhau:

    • Cùng một mũi phay có thể phay nhiều đường kính lỗ khác nhau trên vật liệu, giảm cần phải thay đổi mũi taro với các kích thước khác nhau.

  10. Hạn Chế Gãy Mũi và Kẹt Mũi:

    • Phương pháp phay ren giúp hạn chế gãy mũi và kẹt mũi trong quá trình cắt ren vật liệu. Điều này làm tăng độ bền và ổn định của dao phay.

  11. Đầu Mũi Bằng Hạn Chế Đoạn Ren Cạn:

    • Đầu mũi bằng của dao phay giúp hạn chế đoạn ren cạn, đảm bảo ren ra đều và chất lượng. Loại dao phay này phù hợp cho nhu cầu sử dụng trong ngành cơ khí.

  12. Tiết Kiệm Chi Phí:

    • Có thể phay nhiều kích thước lỗ với cùng một mũi phay giúp tiết kiệm chi phí so với việc mua nhiều mũi taro khác nhau.

  13. Khả Năng Cắt Trên Nhiều Vật Liệu:

    • Phương pháp phay ren có khả năng cắt trên nhiều loại vật liệu khác nhau, từ kim loại đến các vật liệu khác như nhựa, gỗ.

  14. Chống Đoạn Ren Cạn:

    • Đầu mũi bằng giúp chống đoạn ren cạn, làm cho mũi phay phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và bề mặt ren đẹp.

Lưu Ý: Phương pháp phay ren mang lại nhiều ưu điểm về năng suất, chất lượng ren, và linh hoạt trong sử dụng, làm cho nó trở thành lựa chọn phổ biến trong ngành sản xuất cơ khí và công nghiệp.



Nhược Điểm:

  1. Giới Hạn Chiều Dài Của Chi Tiết:

    • Có giới hạn về chiều dài của chi tiết có thể gia công bằng phương pháp phay ren.

  2. Chi Phí Đầu Tư Cao:

    • Chi phí đầu tư vào máy móc và trang thiết bị cho phương pháp phay ren thường khá cao.

  3. Năng Suất Không Cao Như Một Số Phương Pháp Khác:

    • Trong trường hợp gia công hàng loạt, năng suất của phương pháp phay ren không cao bằng một số phương pháp khác như taro tay.

  4. Yêu Cầu Thợ Có Kinh Nghiệm:

    • Yêu cầu người thợ có kinh nghiệm và tay nghề cao để đảm bảo chất lượng và độ chính xác của sản phẩm gia công.

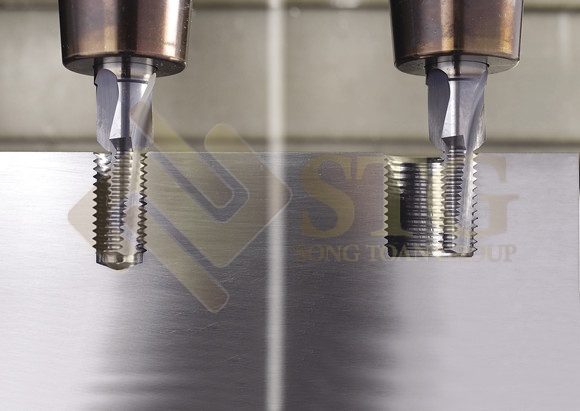

Đặc Điểm Cấu Tạo và Ưu Điểm của Mũi Phay Ren

Đặc Điểm Cấu Tạo

  1. Độ Bền Bỉ Cao:

    • Mũi phay ren được thiết kế để có độ bền cao, chịu được áp lực và lực cắt trong quá trình gia công ren.

  2. Tuổi Thọ Làm Việc Lớn:

    • Dụng cụ này có tuổi thọ làm việc lớn, giúp nó hoạt động hiệu quả trong thời gian dài mà không giảm hiệu suất.

  3. Dễ Dàng Kết Hợp với Thiết Bị Khác:

    • Mũi phay ren có khả năng kết hợp dễ dàng với các dòng thiết bị khác, tạo sự linh hoạt trong quá trình gia công và sử dụng.

Cấu Tạo Chi Tiết

  1. Kích Thước Đa Dạng:

    • Mũi phay ren có kích thước đa dạng, phù hợp với các yêu cầu cụ thể của ứng dụng gia công.

  2. Phần Thân Dài:

    • Phần thân của mũi phay ren thường được thiết kế dài, giúp nó có khả năng cắt sâu và mạnh mẽ.

  3. Phần Đầu Mũi Phay Không Nhọn:

    • Đầu mũi phay ren không nhọn, thích hợp cho quá trình gia công ren mà không làm hỏng chi tiết.

  4. Chất Liệu Cao Cấp:

    • Được làm từ chất liệu cao cấp, giúp mũi phay ren có độ cứng và độ bền cao.

  5. Rãnh Xoắn Đều Nhau:

    • Các rãnh xoắn trên đầu mũi phay ren được thiết kế đều nhau, giúp tạo ra các ren với chất lượng cao và đồng đều.



Ưu Điểm của Mũi Phay Ren

  1. Lực Cắt Lớn:

    • Phần đầu mũi phay ren ngắn nhưng có lực cắt lớn, giúp cắt ren vật liệu có độ cứng cao một cách hiệu quả.

  2. Độ Chính Xác Cao:

    • Mũi phay ren thường mang lại độ chính xác cao trong quá trình gia công, đảm bảo kích thước và hình dạng của ren.

  3. Sự Linh Hoạt và Thích Ứng Cao:

    • Khả năng kết hợp với nhiều thiết bị khác nhau tạo ra sự linh hoạt và thích ứng cao với các ứng dụng khác nhau.

  4. Phù Hợp Gia Công Vật Liệu Cứng:

    • Rất hiệu quả trong việc gia công ren trên vật liệu có độ cứng cao.

  5. Chuôi Hình Tròn hoặc Hình Vuông:

    • Phần chuôi có thể có hình tròn hoặc hình vuông, tùy thuộc vào yêu cầu sử dụng và ứng dụng cụ thể.

Lưu Ý: Cần lựa chọn loại mũi phay ren phù hợp với nhu cầu cụ thể của ứng dụng và đảm bảo sự chính xác và hiệu quả trong quá trình gia công.

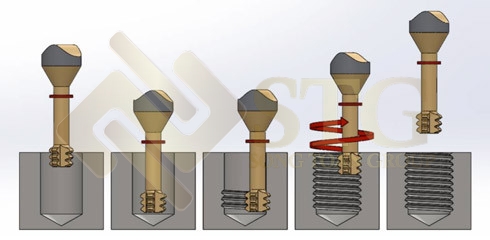

Nguyên Lý Làm Việc của Mũi Phay Ren

1. Đặt Vị Trí Cố Định:

  • Đầu mũi phay ren được đặt tại vị trí cố định trên vật liệu cần cắt ren, xác định theo yêu cầu của quy trình gia công.

2. Sử Dụng cùng Máy Phay hay Thiết Bị Khác:

  • Mũi phay ren thường được sử dụng cùng với máy phay hoặc các thiết bị gia công khác để thực hiện quá trình cắt ren.

3. Việc Cắt Nhanh Chóng:

  • Khi mũi phay ren được đưa vào máy phay và kích hoạt, quá trình cắt sẽ diễn ra nhanh chóng, giúp gia công ren một cách hiệu quả.

4. Dựa vào Cấu Trúc Đường Rãnh:

  • Cấu trúc đường rãnh trên mũi phay ren đóng vai trò quan trọng trong quá trình cắt. Đường rãnh giúp hướng dẫn và tạo đường cắt chính xác.

5. Sự Sắc Bén và Chắc Chắn:

  • Sự sắc bén của mũi phay cùng với phần thân chắc chắn giúp mũi phay chống lại va đập và giữ độ cứng trong quá trình cắt.

6. Dễ Dàng Đưa vào Sử Dụng:

  • Với thiết kế đơn giản và chất liệu chắc chắn, mũi phay ren dễ dàng đưa vào sử dụng, giúp người dùng thực hiện công việc cắt ren một cách thuận tiện.

7. Chống Va Đập Tốt:

  • Đối với môi trường làm việc có thể xảy ra va đập, tính năng chống va đập của mũi phay ren là quan trọng để bảo vệ dụng cụ khỏi hỏng hóc.

8. Áp Dụng Các Kỹ Thuật Gia Công:

  • Người dùng có thể áp dụng các kỹ thuật gia công khác nhau tùy thuộc vào yêu cầu cụ thể của công việc cắt ren.

Lưu Ý: Nguyên lý làm việc của mũi phay ren tập trung vào việc tạo đường cắt chính xác và hiệu quả trên vật liệu, giúp người dùng thực hiện công việc gia công một cách hiệu quả và thuận tiện.



Kinh Nghiệm Chọn Dao Phay Ren Chính Xác Nhất

1. Thông Số Cơ Bản của Ren:

  • Để chọn đúng dao phay, hãy xem xét thông số cơ bản của ren như kích thước, bước ren, và độ cứng của vật liệu. Thông số này sẽ giúp bạn chọn loại dao phay phù hợp với yêu cầu cắt ren của bạn.

2. Kết Cấu Dao Phay:

  • Chọn giữa dao phay nguyên khối và dao phay gắn mảnh. Dao phay nguyên khối thường chắc chắn hơn và dễ sử dụng hơn. Tuy nhiên, đôi khi dao phay gắn mảnh có thể linh hoạt hơn, đặc biệt khi cần thay đổi mảnh dao cắt.

3. Loại Dao Phay:

  • Có nhiều loại dao phay ren như dao phay 1 hàng, 2 hàng, dao phay có góc cắt khác nhau, và dao phay có bán kính cắt. Chọn loại dao phay phù hợp với đường kính và hình dạng của ren bạn muốn tạo.

4. Chất Liệu Dao Phay:

  • Chọn dao phay được làm từ chất liệu phù hợp với vật liệu của ren. Ví dụ, dao phay cổ điển thường được làm từ hợp kim carbide, giúp chúng chịu được nhiệt độ cao và có độ bền cao.

5. Thương Hiệu và Chất Lượng:

  • Chọn dao phay từ các thương hiệu uy tín và có danh tiếng tốt. Điều này đảm bảo rằng bạn nhận được sản phẩm chất lượng và đáng tin cậy.

6. Kiểu Cắt và Góc Cắt:

  • Tùy thuộc vào yêu cầu cụ thể của bạn, hãy chọn kiểu cắt và góc cắt phù hợp. Điều này sẽ ảnh hưởng đến chất lượng và hiệu suất cắt ren.

7. Đánh Giá và Nhận Xét:

  • Đọc đánh giá và nhận xét từ người sử dụng khác trên các trang web mua sắm trực tuyến. Điều này giúp bạn hiểu rõ hơn về hiệu suất thực tế của dao phay.

8. Tư Vấn Chuyên Gia:

  • Nếu có thể, tham khảo ý kiến của chuyên gia hoặc người có kinh nghiệm trong lĩnh vực cắt ren. Họ có thể cung cấp thông tin và tư vấn chi tiết hơn về việc chọn dao phay.

9. Giá Cả:

  • So sánh giá cả và tính năng của các loại dao phay khác nhau trước khi quyết định mua. Đôi khi, dao phay giá rẻ có thể không đảm bảo chất lượng cắt tốt như các sản phẩm có giá cao hơn.

Chọn đúng dao phay ren là quan trọng để đạt được kết quả cắt ren chính xác và hiệu quả trong quá trình sản xuất và gia công cơ khí.

Xem các cách bài viết tìm hiểu thêm các cách tạo ra ren:

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Hy vọng bài viết sẽ giúp bạn hiểu thêm quy trình tạo ra ren. Nếu có thắc mắc gì, bạn có thể phản hồi 0833 844 899 để được hỗ trợ nhé !
