THUẬT NGỮ PHỤ KIỆN FLARE (SAE FLARE FITTINGS) TRONG ĐIỆN LẠNH VÀ GAS

Phụ kiện Flare là loại kết nối cơ khí dựa trên việc ép sát bề mặt kim loại của đầu ống đã được loe (Flared Tube) với bề mặt côn của phụ kiện. Khi siết đai ốc, hai bề mặt kim loại này nén chặt vào nhau tạo thành một mối nối kín khít hoàn hảo, chịu được áp suất trung bình đến cao và sự thay đổi nhiệt độ liên tục.

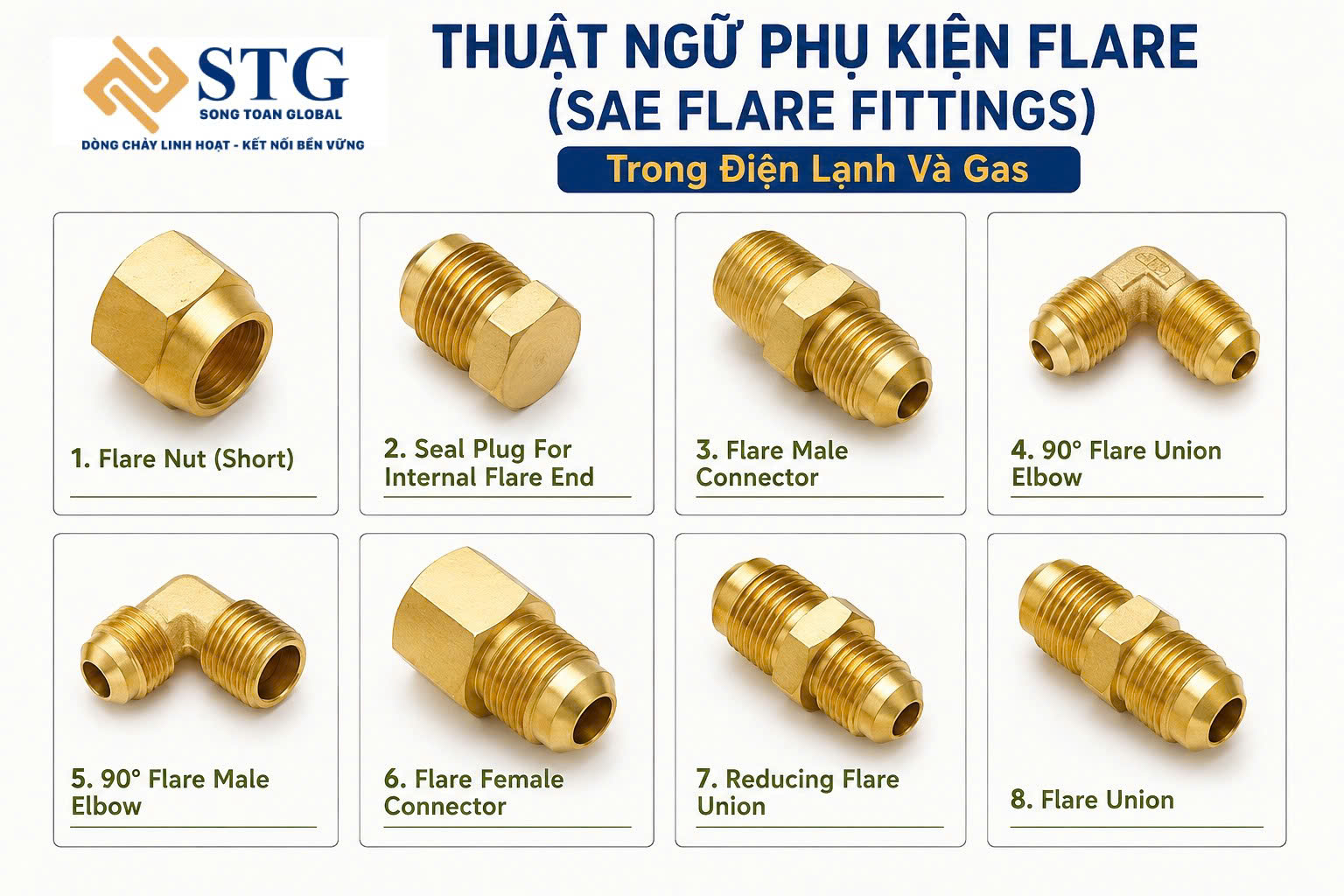

🔧 Các thuật ngữ chuyên ngành quan trọng

1. Flare Nut (Đai ốc loe)

Đây là linh kiện được lồng vào ống trước khi loe. Khi vặn, nó đóng vai trò là cơ cấu ép, đẩy đầu loe của ống dính chặt vào thân phụ kiện.

• Flare Nut (Short): Phiên bản ngắn, tối ưu cho không gian hẹp.

2. Flare Connectors (Đầu nối chuyển đổi)

Dùng để kết nối ống loe với các bộ phận khác của hệ thống (như máy nén, bình chứa).

• Flare Male Connector: Một đầu là ren ngoài thông thường, đầu kia là đầu côn Flare.

• Flare Female Connector: Một đầu là ren trong, đầu kia là đầu côn Flare.

3. Flare Union (Măng sông loe)

Dùng để nối hai đoạn ống đã được loe đầu lại với nhau.

• Flare Union: Nối hai ống cùng kích thước.

• Reducing Flare Union: Nối hai ống có kích thước khác nhau, giúp thu hẹp hoặc mở rộng đường ống.

4. 90° Flare Elbow (Co loe)

Sử dụng để đổi hướng dòng chảy 90°.

• 90° Flare Union Elbow: Hai đầu đều là đầu côn Flare.

• 90° Flare Male Elbow: Một đầu côn Flare và một đầu ren ngoài (Male NPT/BSP).

5. Seal Plug (Nút bịt Flare)

Sử dụng để bảo vệ đầu côn của phụ kiện hoặc bịt kín đầu ống khi chưa lắp đặt, ngăn chặn bụi bẩn và hơi ẩm xâm nhập vào hệ thống gas lạnh.

⚙️ Đặc điểm kỹ thuật ưu việt

• Không cần băng tan (PTFE tape): Việc sử dụng băng tan ở đầu Flare là sai kỹ thuật, vì nó có thể làm kênh bề mặt tiếp xúc và gây rò rỉ.

• Độ kín kim loại - kim loại: Sự tiếp xúc trực tiếp giữa đồng và đồng tạo ra mối nối bền vững theo thời gian.

• Khả năng tháo lắp: Bạn có thể tháo ra và lắp lại nhiều lần mà vẫn đảm bảo độ kín (nếu mặt loe không bị trầy xước).

⚠️ Lưu ý kỹ thuật "Nằm lòng"

Để có một mối nối Flare hoàn hảo, kỹ thuật viên cần chú ý:

• Góc loe tiêu chuẩn: Hầu hết phụ kiện đồng Flare dùng tiêu chuẩn SAE 45°. Hãy đảm bảo bộ dụng cụ loe ống của bạn đúng chuẩn này.

• Kiểm tra bề mặt: Mặt loe của ống phải mịn, tròn đều, không có vết xước hoặc mạt đồng. Một vết xước nhỏ cũng có thể khiến gas lạnh rò rỉ sau vài tháng.

• Lực siết: Không nên siết quá tay (over-tighten) vì có thể làm đứt cổ ống hoặc biến dạng đầu côn.

✅ Ứng dụng phổ biến

• Hệ thống điều hòa & Kho lạnh (HVAC): Kết nối dàn nóng và dàn lạnh bằng ống đồng.

• Hệ thống dẫn Gas (LPG/CNG): Đảm bảo an toàn chống cháy nổ nhờ độ kín cao.

• Hệ thống nhiên liệu động cơ: Dẫn xăng, dầu trong các máy móc công nghiệp.

📞 Kết luận chung cho toàn bộ series

Ba nhóm phụ kiện: Ren (Threaded), Đuôi chuột (Hose), và Loe (Flare) tạo nên một hệ sinh thái kết nối hoàn chỉnh.

• Sử dụng Ren cho sự vững chãi của đường ống cứng.

• Sử dụng Đuôi chuột cho sự linh hoạt của ống mềm.

• Sử dụng Flare cho sự tinh tế và kín khít của hệ thống lạnh.

Việc hiểu rõ và phân biệt được các loại phụ kiện này không chỉ giúp bạn trở thành một người thợ/kỹ sư chuyên nghiệp mà còn đảm bảo mọi công trình bạn thực hiện luôn an toàn và bền bỉ nhất.
