H14W-16P Là Gì? Cấu Tạo, Ý Nghĩa Ký Hiệu Và Ứng Dụng Van Một Chiều Lá Lật Inox

H14W-16P: Giải pháp van một chiều lá lật inox cho mọi hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy là yếu tố then chốt để đảm bảo hiệu suất và an toàn vận hành. Trong số đó, van một chiều lá lật inox đóng vai trò không thể thiếu, đặc biệt là dòng sản phẩm H14W-16P. Vậy H14W-16P là gì và tại sao nó lại được ứng dụng rộng rãi như vậy? Bài viết này sẽ cung cấp cái nhìn toàn diện về loại van quan trọng này.

H14W-16P là gì?

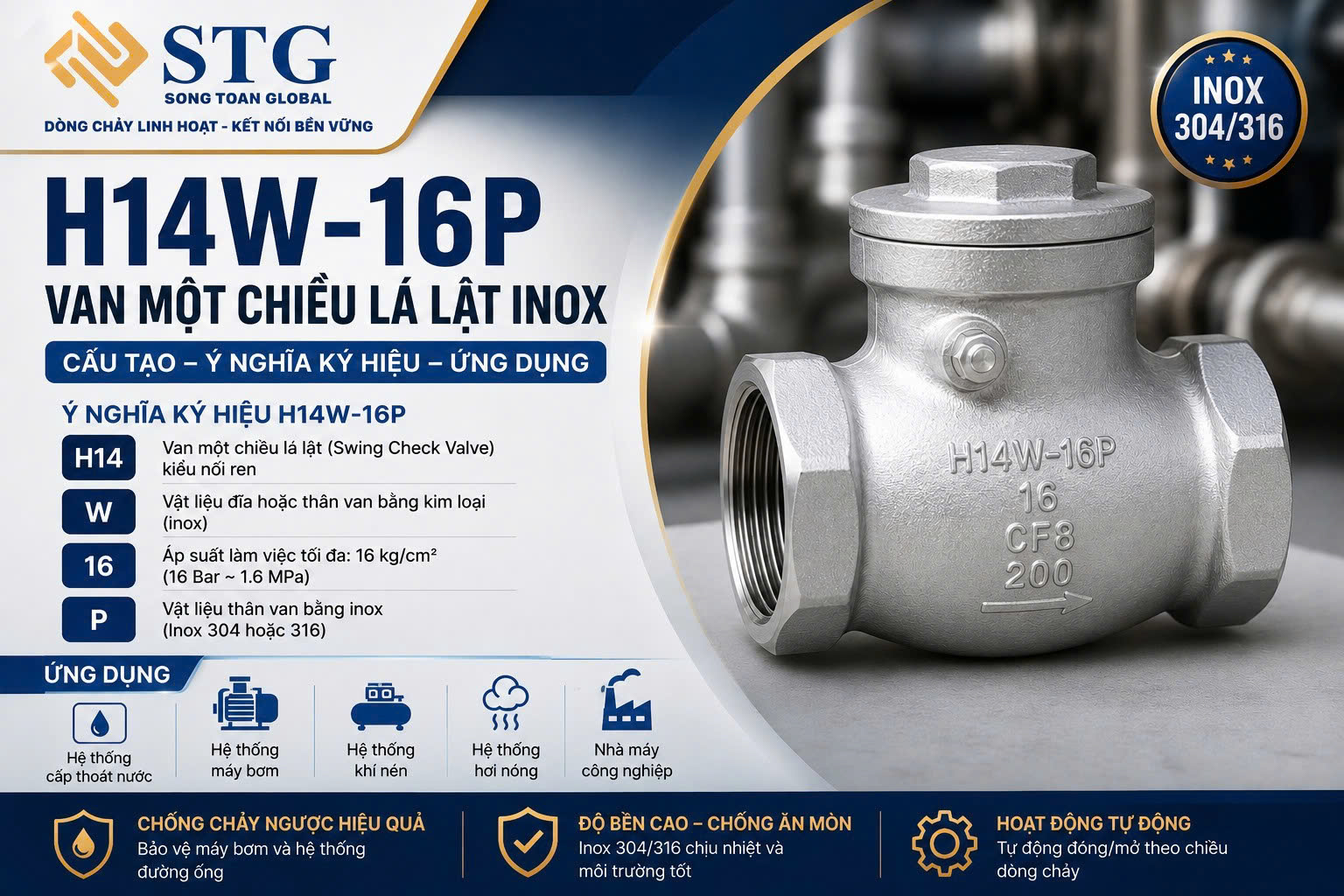

H14W-16P là mã ký hiệu kỹ thuật của dòng van một chiều lá lật inox (Swing Check Valve) được thiết kế đặc biệt cho các ứng dụng công nghiệp. Loại van này có chức năng chính là cho phép lưu chất (nước, khí, hơi, hóa chất lỏng...) di chuyển theo một chiều nhất định và tự động ngăn chặn dòng chảy ngược. Điều này không chỉ bảo vệ các thiết bị nhạy cảm như máy bơm, đồng hồ đo mà còn duy trì sự ổn định của toàn bộ hệ thống đường ống.

Với vật liệu chế tạo từ inox cao cấp, H14W-16P mang lại độ bền vượt trội, khả năng chống ăn mòn tối ưu và hoạt động hiệu quả trong nhiều môi trường khắc nghiệt, từ hệ thống cấp thoát nước, khí nén đến các nhà máy hóa chất nhẹ và hơi nóng.

Ý Nghĩa Chi Tiết Của Ký Hiệu H14W-16P

Mỗi phần trong mã ký hiệu H14W-16P đều chứa đựng thông tin quan trọng về đặc tính kỹ thuật của van:

H14

Ký hiệu H14 đại diện cho dòng van một chiều lá lật nối ren (Swing Check Valve Threaded Type). Đặc trưng của loại van này là cơ chế lá lật (đĩa van) tự động mở ra dưới áp lực dòng chảy xuôi và đóng lại nhờ trọng lực hoặc áp lực ngược khi dòng chảy dừng hoặc đảo chiều. Kiểu kết nối ren giúp việc lắp đặt và bảo trì trở nên nhanh chóng và dễ dàng.

W

Chữ W thường chỉ ra vật liệu chế tạo của đĩa van hoặc các chi tiết bên trong van. Trong trường hợp của H14W-16P, “W” thể hiện rằng các bộ phận này được làm từ kim loại hoặc inox, đồng bộ với vật liệu thân van, đảm bảo tính nhất quán và độ bền cao cho toàn bộ sản phẩm.

16

Số 16 biểu thị áp suất làm việc tối đa mà van có thể chịu đựng một cách an toàn. Cụ thể, đây là:

• 16 kg/cm²
• Tương đương 16 Bar
• Khoảng 1.6 MPa

Mức áp suất này phù hợp với đa số các ứng dụng trong hệ thống công nghiệp và dân dụng, đảm bảo van hoạt động ổn định dưới điều kiện áp lực tiêu chuẩn.

P

Ký hiệu P chỉ rõ vật liệu chính của thân van là inox (thép không gỉ). Thông thường, đó là các loại inox cao cấp như Inox 304 hoặc Inox 316. Vật liệu inox mang lại nhiều ưu điểm vượt trội:

• Chống ăn mòn tốt: Kháng lại sự tác động của hóa chất, nước và các yếu tố môi trường.
• Chịu nhiệt cao: Duy trì hiệu suất ổn định trong môi trường nhiệt độ khắc nghiệt.
• Độ bền cơ học tốt: Chống chịu va đập và áp lực, kéo dài tuổi thọ sản phẩm.
• An toàn vệ sinh: Phù hợp cho cả các ứng dụng trong ngành thực phẩm, dược phẩm (đối với Inox 316).

Cấu Tạo và Nguyên Lý Hoạt Động Của Van Một Chiều Lá Lật H14W-16P

Cấu tạo

Van một chiều lá lật inox H14W-16P được cấu thành từ các bộ phận chính sau:

• Thân van inox: Vỏ ngoài bảo vệ các bộ phận bên trong, chịu trách nhiệm kết nối với đường ống.
• Nắp van: Đảm bảo độ kín và cho phép tiếp cận các bộ phận bên trong để bảo trì.
• Lá lật (đĩa van): Bộ phận chính kiểm soát dòng chảy, được gắn vào trục bản lề.
• Trục bản lề: Cho phép lá lật xoay tự do để mở hoặc đóng.
• Gioăng làm kín: Đảm bảo không rò rỉ lưu chất khi van đóng.
• Đầu nối ren: Phần kết nối với hệ thống đường ống, giúp lắp đặt dễ dàng.

Nguyên lý hoạt động

Nguyên lý hoạt động của van H14W-16P vô cùng đơn giản và hiệu quả:

Khi lưu chất di chuyển theo chiều xuôi, áp lực của dòng chảy sẽ đẩy lá van mở ra, cho phép lưu chất đi qua. Ngược lại, khi dòng chảy ngừng lại hoặc có hiện tượng chảy ngược, lá van sẽ tự động đóng lại. Sự đóng lại này diễn ra nhờ trọng lực của lá van và/hoặc áp lực ngược từ phía sau, ngăn chặn hoàn toàn dòng chảy đảo chiều. Cơ chế này hoạt động hoàn toàn tự động, không cần nguồn điện hay sự can thiệp thủ công.

Ưu Điểm Nổi Bật Của Van Một Chiều Lá Lật Inox H14W-16P

Van H14W-16P được ưa chuộng nhờ những ưu điểm vượt trội:

• Chống chảy ngược hiệu quả: Bảo vệ tuyệt đối các thiết bị nhạy cảm như máy bơm, đồng hồ đo áp, hệ thống đường ống và các thiết bị công nghiệp khác khỏi hư hại do dòng chảy ngược.
• Độ bền cao và tuổi thọ lâu dài: Vật liệu inox cao cấp (304/316) giúp van chống chịu tốt với ăn mòn, oxy hóa, nhiệt độ cao và áp lực lớn, đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt.
• Dễ dàng lắp đặt và bảo trì: Thiết kế nối ren tiêu chuẩn giúp quá trình thi công diễn ra nhanh chóng, giảm thiểu thời gian ngừng máy và chi phí bảo trì.
• Hoạt động tự động, không cần điện năng: Cơ chế hoạt động dựa vào áp lực dòng chảy và trọng lực, không yêu cầu nguồn năng lượng bên ngoài hay hệ thống điều khiển phức tạp, tiết kiệm chi phí vận hành.
• An toàn vệ sinh: Đặc biệt với inox 316, van phù hợp cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao như ngành thực phẩm, dược phẩm.

Ứng Dụng Đa Dạng Của Van H14W-16P

Với những ưu điểm vượt trội, van một chiều lá lật inox H14W-16P được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Đảm bảo dòng nước chảy một chiều, ngăn chặn ô nhiễm ngược và bảo vệ máy bơm.
• Hệ thống máy bơm: Ngăn ngừa hiện tượng búa nước và bảo vệ máy bơm khỏi hư hại khi dừng hoạt động.
• Đường ống khí nén: Kiểm soát hướng dòng khí, bảo vệ máy nén khí và các thiết bị sử dụng khí.
• Hệ thống hơi nóng: Chịu nhiệt độ cao, đảm bảo an toàn và hiệu quả cho các đường ống dẫn hơi.
• Nhà máy thực phẩm và đồ uống: Đảm bảo vệ sinh an toàn thực phẩm với vật liệu inox chống ăn mòn.
• Hệ thống xử lý nước thải: Chống chảy ngược hiệu quả trong môi trường có tính ăn mòn.
• Nhà máy hóa chất nhẹ: Kháng hóa chất, đảm bảo độ bền và an toàn.
• Hệ thống PCCC (Phòng cháy chữa cháy): Đảm bảo áp lực nước luôn sẵn sàng và không bị chảy ngược.

Thông Số Kỹ Thuật Cơ Bản Của Van Một Chiều Lá Lật H14W-16P

Để lựa chọn van phù hợp, việc nắm rõ thông số kỹ thuật là rất quan trọng:

H14W-16P là dòng van một chiều lá lật inox nối ren có khả năng chống chảy ngược hiệu quả, độ bền cao và phù hợp nhiều hệ thống công nghiệp. Với thiết kế đơn giản, dễ lắp đặt và vận hành tự động, đây là sản phẩm được sử dụng rộng rãi trong ngành nước, khí nén, hơi và xử lý lưu chất.
