Phương Pháp Gia Công Cán / Lăn Tạo Ra Ren

Admin PKST
Ngày 24/11/2023

Gia công cán ren, hay còn được gọi là gia công lăn ren, là một phương pháp sản xuất chi tiết ren trên kim loại thông qua việc sử dụng áp lực để biến dạng vật liệu và tạo hình ren. Dưới đây là một mô tả chi tiết về quy trình gia công cán ren:



Quy Trình Gia Công

  1. Chuẩn Bị Nguyên Liệu:

    • Phôi Kim Loại: Bắt đầu với nguyên liệu là các thanh hoặc cuộn kim loại, thường có đường kính thích hợp với ren cần tạo.

  2. Áp Dụng Áp Lực:

    • Bàn Cán Phẳng hoặc Máy Cán: Nguyên liệu được đặt trên bàn cán phẳng hoặc máy cán, nơi áp lực cao được áp dụng để biến dạng vật liệu theo hình dạng của ren.

  3. Tạo Hình Ren:

    • Trục Ren: Trục ren được sử dụng để định hình chiều dài của ren. Trục này có thể có các đường răng tương ứng với đường ren cần tạo.

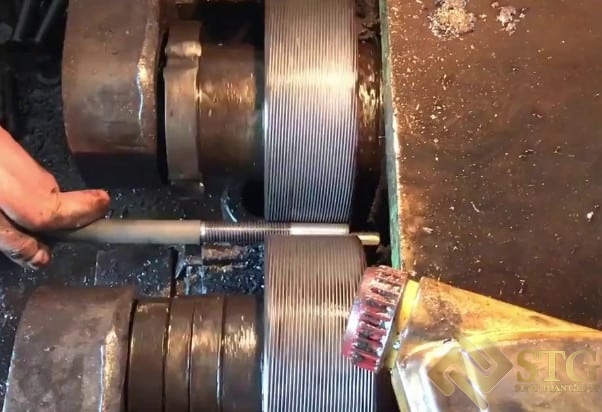

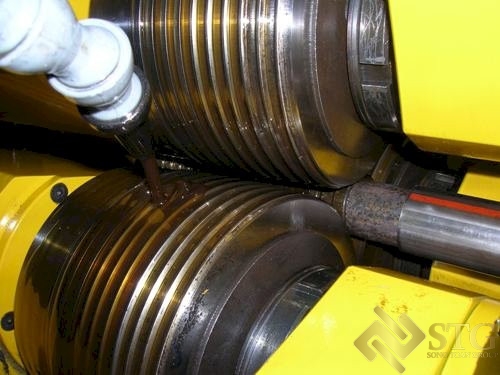

  4. Quy Trình Lăn Ren:

    • Lăn Ren: Áp dụng áp lực lăn từ trục ren lên phôi kim loại, làm cho kim loại biến dạng và lấy hình dạng của ren.

  5. Kiểm Tra Chất Lượng:

    • Kiểm Tra Kích Thước và Hình Dạng: Chi tiết ren được kiểm tra để đảm bảo rằng kích thước và hình dạng đáp ứng các yêu cầu chất lượng.

  6. Hoàn Thiện và Bảo Quản:

    • Xử Lý Bề Mặt (nếu cần): Nếu có yêu cầu, chi tiết ren có thể được xử lý bề mặt để cải thiện tính Ästhetica hoặc chống ăn mòn.
    • Bảo Quản hoặc Đóng Gói: Sản phẩm sau khi được gia công cán ren được bảo quản hoặc đóng gói để vận chuyển.



Ưu Điểm Của Gia Công Cán / Lăn Ren

Hiệu Suất Sản Xuất Cao:

  • Gia công cán ren thường được thực hiện trong quá trình hàng loạt, giúp tăng cường hiệu suất sản xuất và giảm chi phí đơn vị.

Thời Gian Gia Công Ngắn:

  • So với một số phương pháp gia công khác, quá trình gia công cán ren thường diễn ra nhanh chóng, đặc biệt là khi sản xuất với số lượng lớn.

Độ Chính Xác Lặp Lại Cao:

  • Gia công cán ren thường cho độ chính xác lặp lại cao, giúp đảm bảo rằng mỗi chi tiết sản xuất ra đều đạt được chất lượng và kích thước yêu cầu.

Không Phát Sinh Phoi Dư Thừa:

  • So với một số phương pháp gia công khác như tiện ren, gia công cán ren thường không phát sinh phoi dư thừa.

Bề Mặt Ren Hoàn Thiện Cao:

  • Quá trình gia công cán ren có thể tạo ra các chi tiết ren với bề mặt hoàn thiện cao mà không yêu cầu gia công bề mặt bổ sung.

Áp Dụng Cho Các Loại Kim Loại:

  • Phương pháp này có thể được áp dụng cho nhiều loại kim loại khác nhau, bao gồm thép, nhôm và đồng.



Nhược Điểm của Gia Công Cán / Lăn Ren

Giới Hạn Hình Dạng và Kích Thước:

  • Gia công cán ren có thể có giới hạn về các hình dạng và kích thước phức tạp, đặc biệt là đối với các chi tiết có hình dạng phức tạp.

Không Phù Hợp Cho Một Số Ứng Dụng Đặc Biệt:

  • Trong một số trường hợp, phương pháp này có thể không phù hợp cho việc tạo ra các chi tiết có yêu cầu đặc biệt về hình dạng hoặc kích thước.

Khả Năng Biến Dạng Một Chiều:

  • Do sự áp dụng áp lực từ một hướng nhất định, có thể xảy ra tình trạng biến dạng không đồng đều, đặc biệt là ở các khu vực có hình dạng phức tạp.

Chi Phí Cụm Khuôn Ban Đầu Cao:

  • Đối với sản xuất hàng loạt, chi phí đầu tư ban đầu cho cụm khuôn có thể đòi hỏi một số kinh phí.

Yêu Cầu Năng Lực Kỹ Thuật Cao:

  • Để đảm bảo chất lượng và hiệu suất cao, quá trình gia công cần được thực hiện bởi người làm nghề có kỹ năng và kinh nghiệm chuyên sâu.

Gia công cán ren là một phương pháp hiệu quả cho việc sản xuất hàng loạt các chi tiết ren với các ưu điểm lớn trong khía cạnh hiệu suất và chất lượng. Tuy nhiên, nhược điểm cũng cần được xem xét đối với các ứng dụng cụ thể và yêu cầu kỹ thuật.



Những Lợi Ích khi Gia Công Cán / Lăn Ren

Những lợi ích mà bạn đề cập đến khi thực hiện gia công cán/lăn ren đều là những ưu điểm quan trọng và giúp cải thiện quá trình sản xuất. Dưới đây là một số chi tiết về những lợi ích này:

  1. Tiết Kiệm Chi Phí Cho Gia Công Hàng Loạt:

    • Gia công cán ren thường áp dụng cho sản xuất hàng loạt, giảm chi phí đơn vị và tăng tính cạnh tranh của sản phẩm.

  2. Thời Gian Gia Công Ngắn:

    • Quá trình gia công cán ren thường rất nhanh chóng, giúp tăng cường hiệu suất và giảm thời gian sản xuất.

  3. Tuổi Thọ Dao Dài:

    • Do áp dụng áp lực để tạo hình ren, gia công cán ren có thể giúp kéo dài tuổi thọ của dao cắt so với một số phương pháp khác.

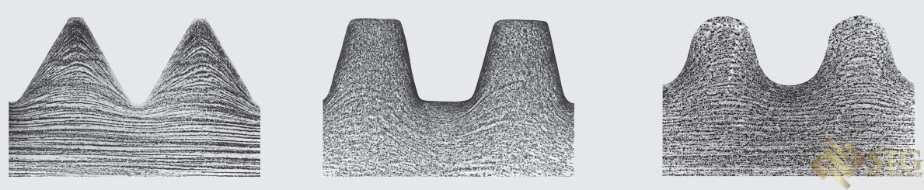

  4. Tăng Độ Cứng Bề Mặt:

    • Áp dụng áp lực cũng có thể tăng độ cứng của bề mặt ren, cải thiện tính chất cơ học của sản phẩm.

  5. Bề Mặt Ren Hoàn Thiện Cao:

    • Quá trình gia công cán ren thường tạo ra các chi tiết ren có bề mặt hoàn thiện cao mà không cần đến các bước gia công bề mặt bổ sung.

  6. Độ Chính Xác Lặp Lại Cao:

    • Gia công cán ren thường đạt độ chính xác lặp lại cao, đảm bảo rằng mỗi chi tiết sản xuất ra đều đáp ứng các yêu cầu chất lượng.

  7. Không Sinh Ra Phoi Dư Thừa:

    • So với một số phương pháp khác như tiện ren, gia công cán ren thường không phát sinh phoi dư thừa, giảm lãng phí vật liệu.

Những lợi ích này giúp gia công cán ren trở thành một lựa chọn hiệu quả cho sản xuất hàng loạt các chi tiết ren với độ chính xác và chất lượng cao.

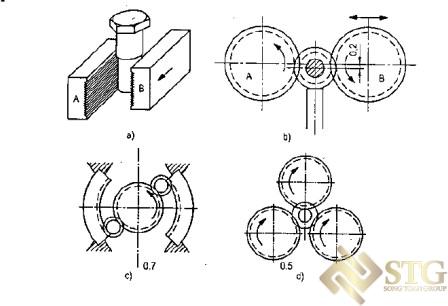

Các Phương Pháp Gia Công Cán / Lăn Ren

Các phương pháp gia công cán/lăn ren khác nhau tùy thuộc vào hướng áp dụng lực lượng và biến dạng vật liệu. Dưới đây là mô tả của ba phương pháp gia công cán/lăn ren khác nhau:

  1. Lăn Ren Tiếp Tuyến (Tangential Rolling):

    • Hướng Áp Dụng Lực Lượng: Lực lượng áp dụng theo hướng tiếp tuyến với bề mặt phôi kim loại.
    • Biến Dạng Vật Liệu: Biến dạng vật liệu theo hình dạng của ren được tạo ra.

  2. Lăn Ren Hướng Tâm (Radial Trolling):

    • Hướng Áp Dụng Lực Lượng: Lực lượng áp dụng theo hướng tâm đối với bề mặt phôi kim loại.
    • Biến Dạng Vật Liệu: Vật liệu biến dạng và lấy hình dạng của ren theo chiều ra xa trục quay.

  3. Lăn Ren Dọc Trục (Axial Type Rolling):

    • Hướng Áp Dụng Lực Lượng: Lực lượng áp dụng dọc theo trục quay của phôi kim loại.
    • Biến Dạng Vật Liệu: Vật liệu biến dạng theo hình dạng ren dọc theo chiều dài trục quay.
  • Mỗi loại lăn ren có ưu điểm và ứng dụng đặc biệt. Trong số này, "Lăn Ren Hướng Tâm (Radial Trolling)" thường được sử dụng phổ biến nhất, có thể áp dụng cho nhiều loại chi tiết và độ chính xác.
  • Các lựa chọn khác như "Lăn Ren Tiếp Tuyến (Tangential Rolling)" và "Lăn Ren Dọc Trục (Axial Type Rolling)" thường được sử dụng trong các ứng dụng đặc biệt hoặc để tạo ra các chi tiết với hình dạng và kích thước cụ thể.

Xem các cách bài viết tìm hiểu thêm các cách tạo ra ren:

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Hy vọng bài viết sẽ giúp bạn hiểu thêm quy trình tạo ra ren. Nếu có thắc mắc gì, bạn có thể phản hồi 0833 844 899 để được hỗ trợ nhé !
