Hướng Dẫn Lắp Đặt Van Một Chiều Đúng Cách

Để đảm bảo van một chiều vận hành ổn định, an toàn và hiệu quả, việc lắp đặt đúng cách là rất quan trọng. Dưới đây là hướng dẫn tổng hợp về cách lắp đặt van một chiều một cách chính xác:

Nguyên Tắc Lắp Đặt Van Một Chiều

1. Kiểm tra và chọn loại van phù hợp:

   • Xác định loại van một chiều phù hợp với tính chất của chất lỏng và điều kiện vận hành (như van một chiều lá lật, một chiều lò xo, cửa xoay, ...).

   • Chọn loại van có thiết kế và kiểu kết nối phù hợp với đường ống (nối ren, nối bích, nối ren dán keo, ...).

2. Xác định vị trí lắp đặt:

   • Quan sát hướng dòng chảy của chất lỏng trong đường ống để xác định hướng lắp van (ngang hoặc thẳng đứng).

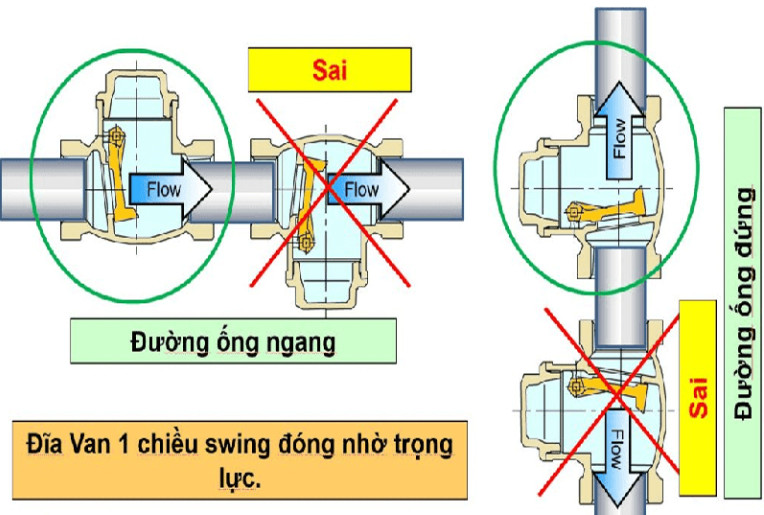

   • Lắp đặt van một chiều dạng trượt trên đoạn ống nằm ngang và dạng cửa xoay trên đoạn ống có thể nằm ngang hoặc thẳng đứng tùy vào yêu cầu vận hành.

3. Chuẩn bị và lựa chọn vật liệu:

   • Đảm bảo các bộ phận của van (mặt bích, chân ren, vòng đệm làm kín) phù hợp với tiêu chuẩn của hệ thống đường ống.

   • Sử dụng băng keo tan hoặc ron để đảm bảo kín nối ren (nếu áp dụng).

4. Chuẩn bị dụng cụ lắp đặt:

   • Dụng cụ cắt ống để chuẩn bị chiều dài ống cần thiết.

   • Thước đo khoảng cách để đảm bảo độ chính xác trong việc cắt ống.

   • Bộ cờ lê mỏ lết và bộ ren để vặn và siết chặt bu lông, chân ren.

5. Vệ sinh và chuẩn bị bề mặt:

   • Vệ sinh sạch sẽ bề mặt trong và ngoài của đường ống và van để loại bỏ bụi bẩn và tạp chất.

   • Đảm bảo các mặt bích và chân ren phẳng và sạch để đảm bảo kín nối.

6. Lắp đặt van:

   • Với nối ren: Vặn chân ren của van và đường ống để lắp đặt chắc chắn, sau đó sử dụng băng keo tan hoặc ron để bảo đảm kín nối.

   • Với nối bích: Đảm bảo các bu lông và vòng đệm làm kín được siết chặt và đều, tránh tình trạng rò rỉ.

7. Kiểm tra và thử nghiệm:

   • Sau khi lắp đặt xong, kiểm tra van bằng cách áp lực vào hệ thống.

   • Đảm bảo van chỉ cho phép dòng chảy theo hướng thiết kế và ngăn dòng chảy ngược lại.

   • Kiểm tra xem có rò rỉ hay không và đảm bảo hoạt động ổn định.

Xem Thêm: Cấu Trúc và Nguyên Lý Hoạt Động của Van Một Chiều

Hướng Dẫn Lắp Đặt Van Một Chiều

Bước 1: Kiểm tra van

Trước khi lắp đặt, hãy kiểm tra các thông số sau để đảm bảo tính phù hợp của van với hệ thống đường ống:

• Kích thước và kiểu kết nối: Đo đạc và kiểm tra kích cỡ của van phải phù hợp với kích thước của đường ống.

• Vật liệu chế tạo: Xác định liệu vật liệu chế tạo của van có phù hợp với môi trường hoạt động hay không (ví dụ như chịu được tác động của hóa chất, nước biển, nhiệt độ cao, ...).

• Tốc độ dòng chảy: Đảm bảo tốc độ dòng chảy của chất lỏng phù hợp với khả năng vận hành của van, tránh gây ra hiện tượng rung lắc hoặc mất áp suất.

Bước 2: Xác định vị trí lắp đặt van

• Quan sát hướng mũi tên chỉ hướng dòng chảy trên thân van để xác định hướng lắp đặt chính xác.

• Nếu mũi tên nằm ngang, lắp van theo chiều ngang. Nếu mũi tên hướng lên, lắp van theo chiều thẳng đứng.

Bước 3: Vệ sinh sạch sẽ van và đường ống

• Kiểm tra và vệ sinh sạch sẽ các bộ phận của van và đường ống để loại bỏ bụi bẩn, rỉ sét hoặc các tạp chất có thể làm hao mòn hoặc cản trở hoạt động của van.

Bước 4: Lắp đặt van

• Nối ren: Sử dụng tay để vặn chân ren của van và đường ống, đảm bảo vặn chặt nhưng không quá mạnh để tránh gây vỡ ống. Sau khi vặn đúng khớp, sử dụng băng keo tan hoặc ron để bảo đảm kín nối và chắc chắn, tránh rò rỉ.

• Nối bích: Sử dụng dụng cụ để siết chặt bu lông và các đai ốc một cách đều, đảm bảo mặt bích và đường ống kín nước. Sử dụng vòng đệm làm kín để giảm lực ma sát và đảm bảo không có tiếng ồn và rò rỉ.

• Dán keo: Nếu sử dụng keo, hãy gắn keo vào hai đầu van trước khi siết. Dùng băng keo tan để bảo đảm không có rò rỉ nước nếu có lỗ ren bị hở. Đảm bảo không để lỗ quá lớn khi dán keo và tránh biến dạng đường ống.

Bước 5: Kiểm tra van

• Sau khi lắp đặt xong, tiến hành chạy thử nghiệm van để đảm bảo hoạt động đúng cách. Kiểm tra xem van có chỉ cho phép dòng chảy theo một hướng nhất định và ngăn chặn dòng chảy ngược lại không.

• Nếu có bất kỳ vấn đề gì, hãy ngắt dòng chảy ngay lập tức để kiểm tra và xử lý.

Lưu ý tuân thủ các quy trình an toàn và đảm bảo các bước lắp đặt được thực hiện đúng kỹ thuật để tránh các vấn đề về an toàn và hiệu quả vận hành của hệ thống.

Một Số Lưu Ý Khi Lắp Đặt Van Một Chiều

Trong quá trình lắp đặt van một chiều, đảm bảo việc thực hiện đúng cách là rất quan trọng để đảm bảo hoạt động ổn định và hiệu quả. Dưới đây là những lưu ý cần được chú ý:

1. Kiểm tra kích thước: Xác nhận rằng kích thước của van phù hợp với hệ thống đường ống. Điều này đảm bảo sự tương thích và hiệu quả của van trong môi trường vận hành.

2. Lắp đúng chiều: Đảm bảo lắp đặt van với một đầu trục ở vị trí mũi tên màu đỏ để đảm bảo cân bằng lực tác động lên hai cánh van.

3. Đệm làm kín: Giữa hai mặt bích của đường ống và van cần có đệm làm kín có đường kính phù hợp. Điều này giúp ngăn ngừa tình trạng rò rỉ do đệm làm kín không chính xác về kích thước.

4. Siết chặt bulong và đai ốc: Siết chặt từ từ theo mặt phẳng để tránh biến dạng đường ống. Điều này cũng giảm nguy cơ gây ra tiếng ồn và đảm bảo vận hành êm ái.

5. Khoảng cách: Đánh giá và duy trì khoảng cách tối thiểu giữa van một chiều và các yếu tố khác trong hệ thống để tránh xung đột thủy lực.

6. Xác định hướng lắp đặt: Quyết định lắp van theo chiều đứng hay chiều ngang dựa trên áp lực dòng chảy trong hệ thống.

7. Van cánh bướm: Lắp đặt trục van thẳng đứng và tránh lắp van cánh bướm với kích thước lớn hơn DN150 vào đường ống đứng.

Đảm bảo tuân thủ các lưu ý trên sẽ giúp cho việc lắp đặt van một chiều được thực hiện hiệu quả và đáp ứng các yêu cầu vận hành của hệ thống.
