Van 1 Chiều / Swing - Spring Check Valve : Cấu Trúc, Công Dụng và Cách Lắp Đặt
Admin PKST
Ngày
16/11/2023
Van 1 chiều, hay còn gọi là van kiểm tra / Swing - Spring Check Valve, là một thành phần chủ chốt trong hệ thống đường ống, đảm bảo sự kiểm soát chất lỏng chỉ theo một hướng và ngăn chặn dòng chất lỏng quay ngược.
Cấu Tạo Van

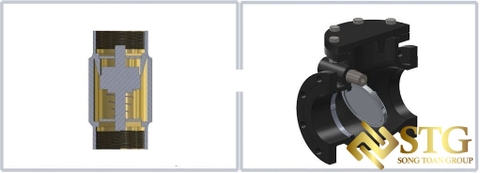

Có hai loại phổ biến là Swing Check Valve và Spring Check Valve, mỗi loại đều có những đặc điểm và ưu điểm riêng.
1. Swing Check Valve / Van 1 Chiều Lá Lật:
Cấu Trúc: Van này có một tấm lớn treo tự do ở một đầu, được kết nối với trục ở đầu kia. Tấm lớn này thường được gọi là flap hoặc disc.
Hoạt Động: Khi áp suất chất lỏng vượt quá áp suất ngược, tấm swing mở ra, mở đường cho chất lỏng chảy qua. Ngược lại, khi áp suất giảm, tấm swing đóng lại ngăn chặn dòng ngược.
Ứng Dụng: Thường được sử dụng trong hệ thống cấp thoát nước, hệ thống xử lý nước, và các ứng dụng công nghiệp khác.

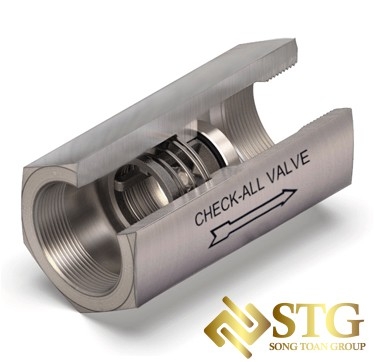

2. Spring Check Valve / Van 1 Chiều Lò Xo:
Cấu Trúc: Van này tích hợp một lò xo bên trong hoặc gắn liền với thân van. Lò xo có nhiệm vụ đẩy tấm van về tư thế đóng khi không có áp suất hoặc áp suất thấp.
Hoạt Động: Khi áp suất tăng, lò xo nén và tấm van mở ra, cho phép chất lỏng chảy qua. Khi áp suất giảm, lò xo đẩy tấm van trở lại tư thế đóng.
Ứng Dụng: Thường được sử dụng trong hệ thống xăng dầu, hệ thống HVAC, và các ứng dụng y tế.
Ưu Điểm Chung:
- Đảm bảo hệ thống chất lỏng di chuyển theo một hướng duy nhất.
- Ngăn chặn rò rỉ và giảm áp suất ngược.
Van 1 chiều, với đa dạng loại như Swing Check Valve và Spring Check Valve, đóng vai trò quan trọng trong việc bảo vệ và kiểm soát dòng chất lỏng trong các hệ thống đường ống công nghiệp và dân dụng
Cách Lắp Đặt
Swing Check Valve và Spring Check Valve tương tự nhau, tuy nhiên, có một số điều cần lưu ý để đảm bảo hiệu suất và an toàn tốt nhất. Dưới đây là hướng dẫn cơ bản về cách lắp đặt các loại van kiểm tra này:
Xác Định Hướng Dòng:
Đảm bảo xác định đúng hướng dòng chất lỏng trong ống trước khi bắt đầu lắp đặt. Swing Check Valve chỉ hoạt động đúng khi được lắp đúng hướng.
Chuẩn Bị Đoạn Ống:
Chuẩn bị đoạn ống cần lắp đặt van, đảm bảo nó đủ sạch sẽ và có chiều dài đúng.
Làm Sạch Đường Ống:
Làm sạch đường ống để đảm bảo không có cặn, rỉ sét hoặc vật liệu ngoại lai khác có thể làm ảnh hưởng đến hoạt động của van.
Đảm Bảo Độ Cắt Chính Xác:
Cắt một đoạn ống sao cho nó vừa vặn chặt với Swing Check Valve mà bạn sử dụng. Đảm bảo bề mặt cắt là trơn tru.
Lắp Đặt Van:
Đặt Swing Check Valve vào đúng hướng dòng và chắc chắn nó được đặt chặt trong ống.
Kết Nối Mặt Bích / Flange Connection:
Nếu sử dụng kết nối mặt bích, đảm bảo rằng flange và đinh vít được lắp đặt chặt và theo đúng quy trình.
Kiểm Tra Áp Suất:
Kiểm tra áp suất trong hệ thống để đảm bảo rằng van hoạt động chính xác theo yêu cầu.
Kiểm Tra Kín Đáo:
Kiểm tra kín đáo của van bằng cách đưa chất lỏng chảy qua và kiểm tra xem có rò rỉ hay không.
Lưu ý rằng hãy luôn tham khảo vào hướng dẫn cụ thể từ nhà sản xuất của van để đảm bảo quy trình lắp đặt chính xác và an toàn.
Bảo Trì Sửa Chữa
Bảo Trì Van 1 Chiều
- Bảo Dưỡng Định Kỳ: Bảo dưỡng và sửa chữa van kiểm tra (Check Valve) là quan trọng để đảm bảo hiệu suất và tuổi thọ của hệ thống. Dưới đây là một hướng dẫn tổng quan về bảo dưỡng và sửa chữa các loại van kiểm tra, bao gồm cả Swing Check Valve và Spring Check Valve:
- Kiểm Tra Linh Kiện: Định kỳ kiểm tra tình trạng của linh kiện chính như tấm swing (đối với Swing Check Valve) hoặc tấm van và lò xo (đối với Spring Check Valve). Đảm bảo rằng chúng không bị mòn, hỏng hóc hoặc có bất kỳ vết nứt nào.
- Kiểm Tra Độ Kín Đáo: Kiểm tra độ kín đáo của van bằng cách đưa chất lỏng chảy qua và quan sát xem có xuất hiện rò rỉ nào không.
- Kiểm Tra Bộ Lọc: Nếu có bộ lọc, kiểm tra và làm sạch chúng để đảm bảo chúng không bị tắc nghẽn.
- Kiểm Tra Kết Nối: Kiểm tra kết nối và đinh vít để đảm bảo chúng được gắn chặt và không bị lỏng.
Sửa Chữa Thay Thế
- Thay Thế Linh Kiện Hỏng: Nếu có bất kỳ linh kiện nào bị hỏng, như tấm swing, tấm van, lò xo, hãy thay thế chúng ngay lập tức để tránh ảnh hưởng đến hiệu suất của van.
- Kiểm Tra Vật Liệu: Kiểm tra vật liệu của van để đảm bảo rằng nó không bị ăn mòn hay bị tác động bởi yếu tố môi trường.
- Kiểm Tra Áp Suất: Kiểm tra áp suất hoạt động của van và đảm bảo rằng nó đáp ứng đúng theo yêu cầu hệ thống.
- Kiểm Tra Bộ Phận Kết Nối: Kiểm tra kết nối và đinh vít. Nếu cần, thực hiện bảo trì và thay thế những bộ phận này.
- Kiểm Tra Điều Khiển Lò Xo (Đối Với Spring Check Valve): Nếu van có lò xo, kiểm tra và điều chỉnh độ cứng của lò xo nếu cần thiết.
Lưu Ý Quan Trọng:
Luôn tuân thủ hướng dẫn của nhà sản xuất về bảo dưỡng và sửa chữa.
Bảo dưỡng định kỳ để tránh sự cố và giữ cho hệ thống hoạt động mạnh mẽ.
Thực hiện sửa chữa ngay lập tức khi phát hiện vấn đề để tránh ảnh hưởng đến an toàn và hiệu suất.
Kết luận, bảo dưỡng và sửa chữa định kỳ là yếu tố quan trọng trong việc duy trì hiệu suất và an toàn của van kiểm tra (Check Valve).
"Việc kiểm tra, thay thế linh kiện hỏng, và giữ cho các phần kết nối được đảm bảo kín đáo giúp đảm bảo rằng hệ thống đường ống hoạt động mạnh mẽ và ngăn chặn sự cố không mong muốn."
Đối với Spring Check Valve và Swing Check Valve, việc thực hiện các biện pháp bảo dưỡng định kỳ cùng với sự chuẩn bị kỹ lưỡng trong quá trình sửa chữa sẽ giữ cho van hoạt động hiệu quả và có độ bền cao.
