Đặc Điểm Kết Nối Một Chạm

Sử Dụng:

  • Phù hợp cho nhiều môi trường khác nhau để đáp ứng nhu cầu đa dạng trong hệ thống ống khí nén.

Thông Số Kỹ Thuật:

  • Loại PC:

    • Hiệu quả cho việc lắp đặt trong các không gian hẹp.

    • Có lục giác ở cả bên trong và bên ngoài.

  • Loại PL và PT:

    • Có cấu trúc cong và có thể điểu chỉnh quay, tăng hiệu suất trong việc lắp đặt ống.

Đặc Điểm:

  • Dễ dàng lắp đặt và ngắt kết nối với cơ chế một chạm.

  • Loại PC đặc biệt hiệu quả trong các không gian hẹp nhờ thiết kế lục giác.

  • Loại PL và PT có cấu trúc quay, tăng hiệu suất trong việc lắp đặt ống.

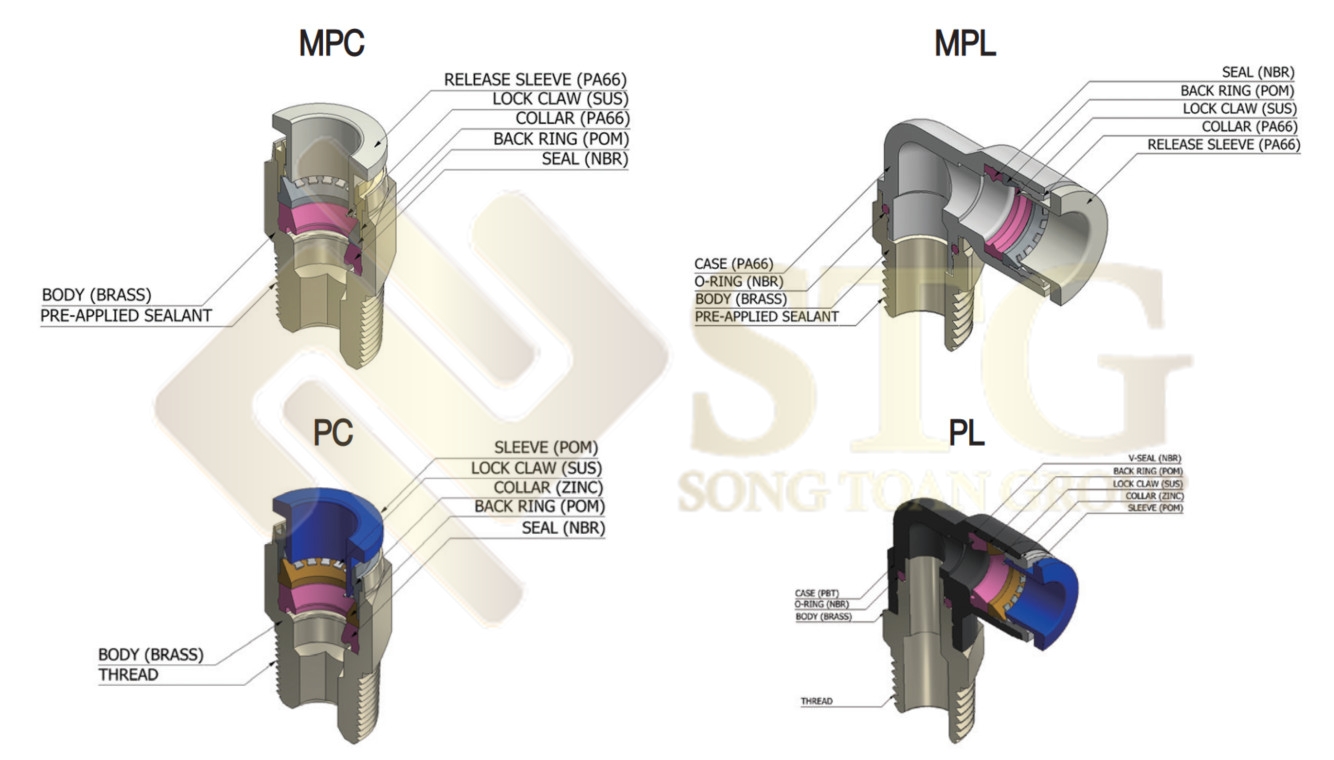

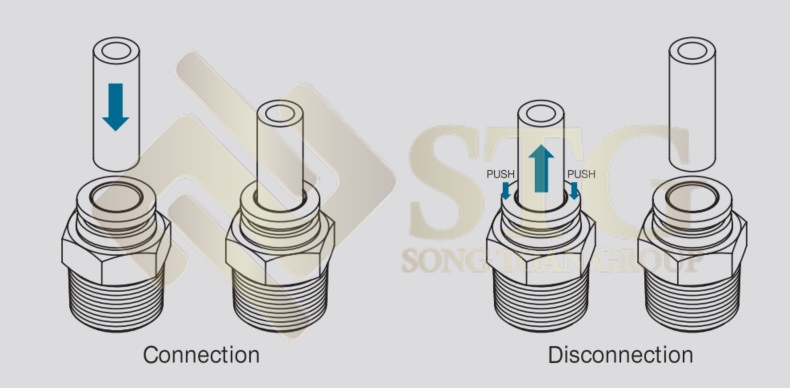

  • Ngắt kết nối mà không cần dụng cụ: Ống có thể dễ dàng được ngắt kết nối bằng cách nhấn, giúp đơn giản hóa bảo dưỡng và điều chỉnh.



Áp Suất Kết Nối Một Chạm

Áp Suất Dương:

  • 0 ~ 150 PSI / 0 ~ 9.9 kgf/㎠ (0 ~ 990 kPa).

Áp Suất Âm:

  • -29.5 in Hg / -750 mmHg (-750 Torr).

Áp Suất Âm:

  • Nhiệt Độ Làm Việc:

    • 32 ~ 140°F / 0 ~ 60°C.

Ống Áp Dụng:

  • Loại Ống:

    • Polyurethane và Nylon.

Áp Suất Âm Tối Đa:

  • Áp Suất Âm Tối Đa:

    • -29.5 in Hg / -750 mmHg (-750 Torr).

Ghi Chú:

  • Nhiệt Độ Làm Việc Tối Đa của Ống Áp Dụng:

    • 32 ~ 140°F / 0 ~ 60°C.

  • Lưu Ý:

    • ※ Khi kết hợp với ống áp dụng, áp suất hoạt động tối đa của ống được dựa trên áp suất làm việc tối đa của ống đó.

‼️ Xem thêm: Bảng Quy Đổi Các Đơn Vị Áp Suất Là - bar, Kg/cm2, Psi, Kpa, Mpa, Pa



Lưu Ý Sửa Dụng Kết Nối Một Chạm

  • Sử Dụng Đúng Cách:

    • Sử dụng đúng loại cờ lê hex hoặc chìa vặn để siết phần hexagonal bên trong và bên ngoài.

  • Dòng PL và PT:

    • Dòng PL và PT linh hoạt để dễ dàng điều hướng ống do có cấu trúc quay của thân.

  • Ống Bọc Tròn:

    • Ống bọc là hình tròn, do đó, không gây xung đột với thiết bị.

  • Xoay Kết Nối Bằng Dụng Cụ:

    • Đề xuất xoay kết nối 2-3 lần bằng dụng cụ sau khi siết bằng tay. Ốc có thể gãy nếu áp dụng lực quá mạnh.

  • Kiểm Tra Bề Mặt Cắt Ống:

    • Chắc chắn rằng bề mặt cắt của ống vuông góc mà không có vết trầy và biến dạng.

  • Kiểm Tra Cài Đặt Hoàn Chỉnh:

    • Kéo nhẹ ống để kiểm tra việc lắp đặt hoàn chỉnh.

  • Tránh Các Điều Kiện Gia Tăng Áp Lực:

    • Tránh lắp đặt ống dưới điều kiện căng và ống uốn đột ngột trước khi đưa ống vào.

  • Tránh Xoay hoặc Đập Làm Hỏng:

    • Tránh xoay hoặc đập vào thân của phụ kiện khi lắp ráp. Điều này có thể gây hỏng hóc hoặc rò rỉ không khí.

  • Kiểm Tra Thông Số Kỹ Thuật:

    • Hãy chắc chắn kiểm tra thông số kỹ thuật trước khi sử dụng chất lỏng. Điều này có thể gây hỏng hóc hoặc rò rỉ không khí.

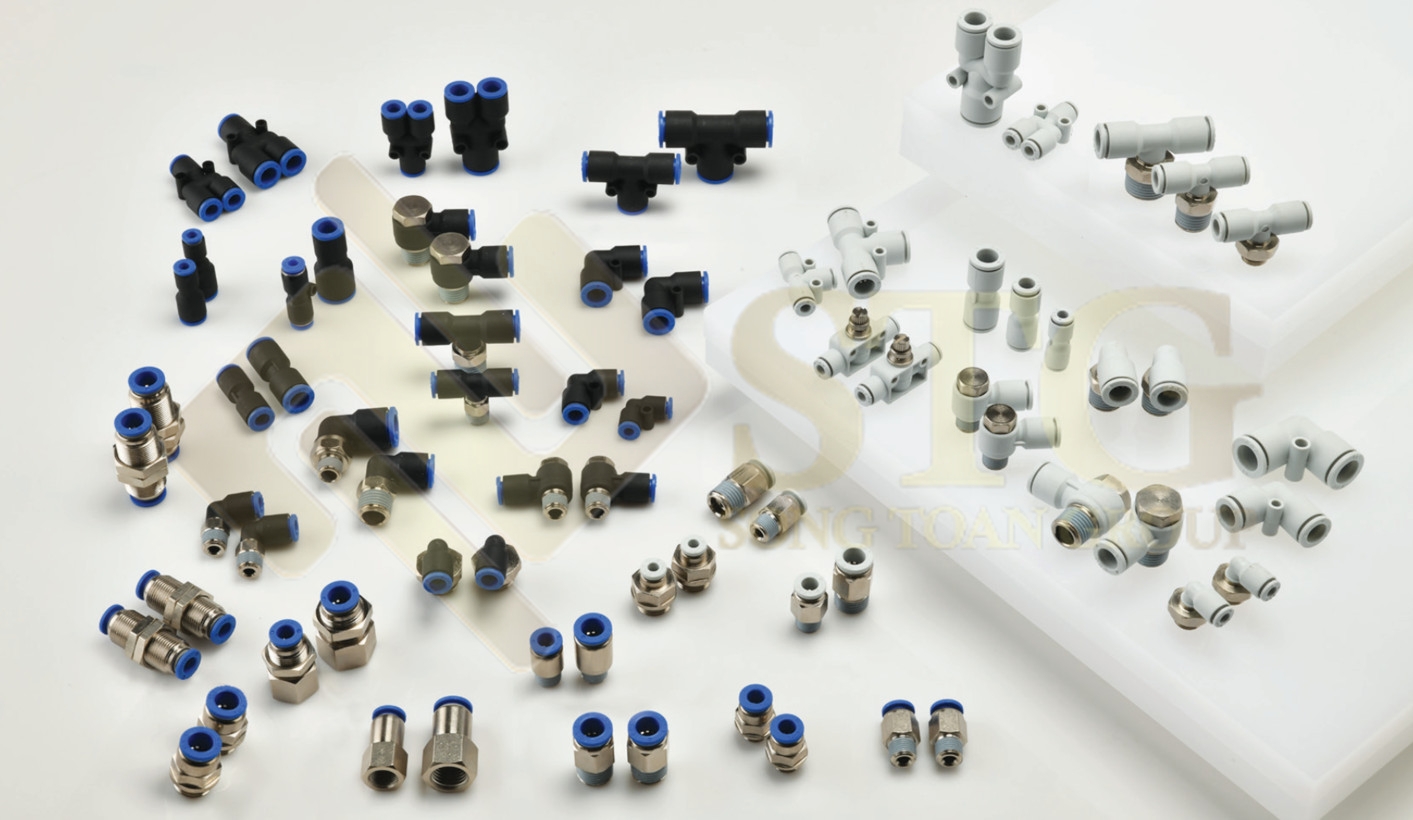

Phân Loại One Touch Fittings / Kết Nối Một Chạm

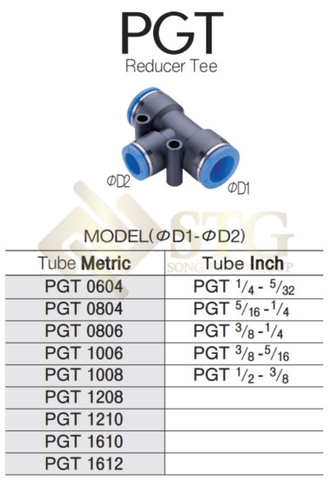

1. PEG / PGT / Reducer Tee / Tê Thu Giữa

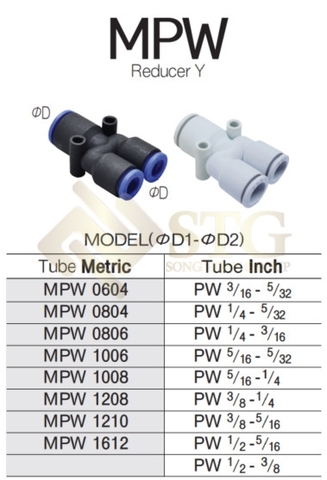

2. PY / MPW / Redecer Y / Nối Thu Chữ Y

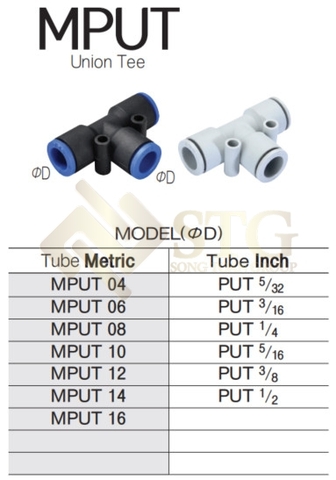

3. MPUT / PE / Union Tee / Tê Nối

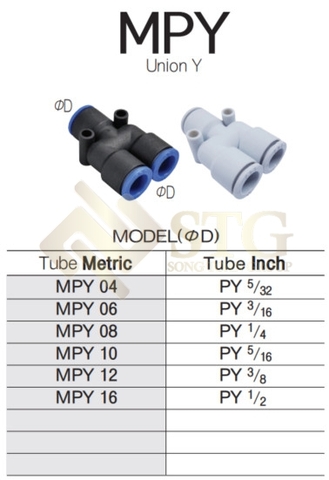

4. MPY / PY / Union Y /  Nối Chữ Y

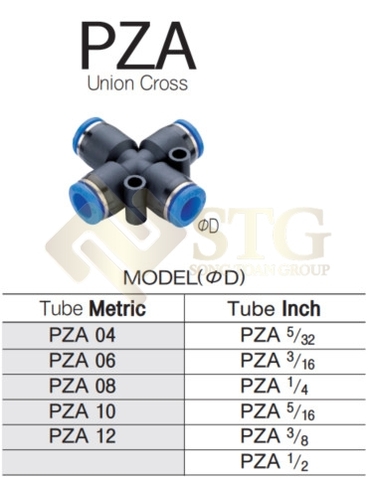

5. PZA / Union Cross / Nối Chữ Thập 4 Hướng

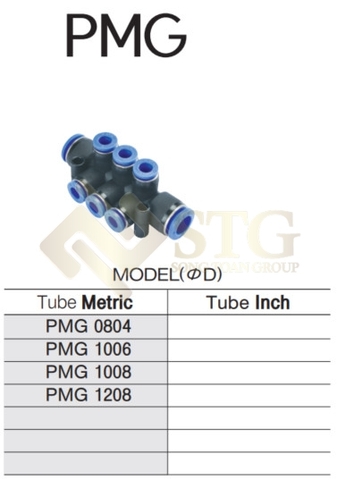

6. PMG / Cục Nối 6 Đầu

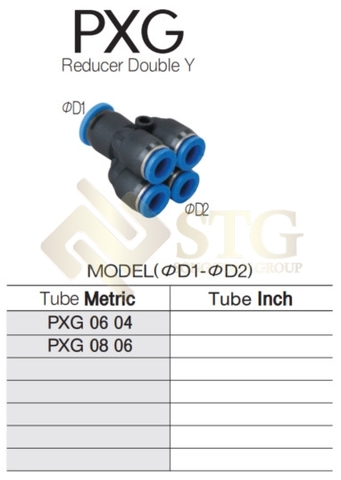

7. PXG / Reducer Double Y / Cục Thu Chia 4 Đầu

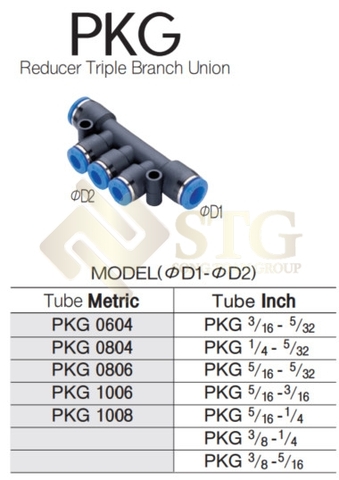

8. PKG / PK / Reducer Triple Branch Union / Cục Nối Thu 3 Đầu

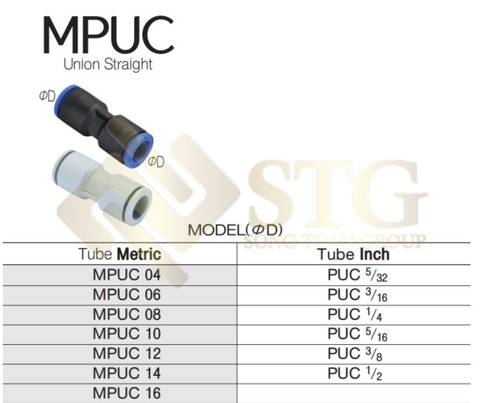

9. MPUC / APU / Union Straight / Nối Thẳng

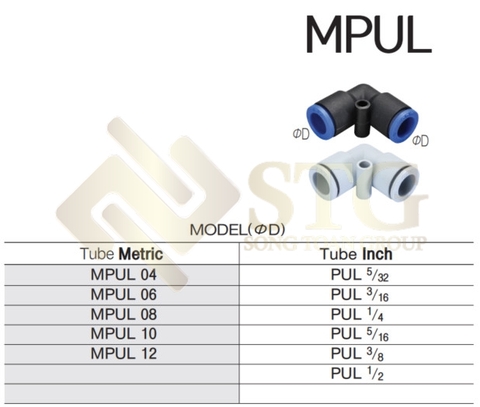

10. MPUL / PV / Union Elbow / Co Nối 90 Độ

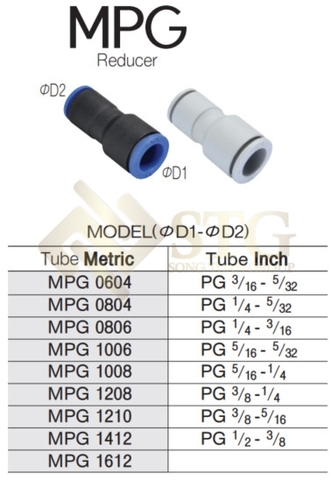

11. MPG / PG / Reducer / Nối Thẳng Thu

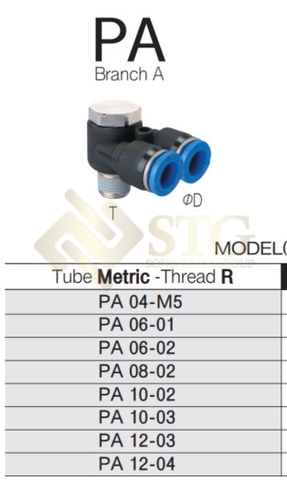

12. PA / Branch A / Co Ren Xoay Chia 2 Ống

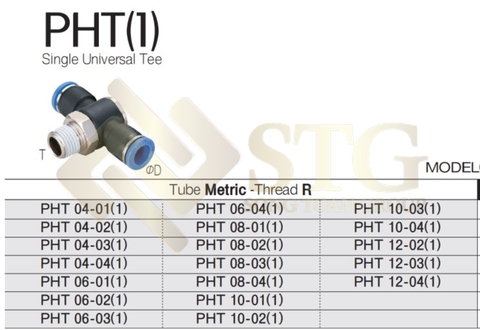

13. PHT 1 / Single Universal Tee / Tê Ren Xoay Giữa Chia 2 Ống

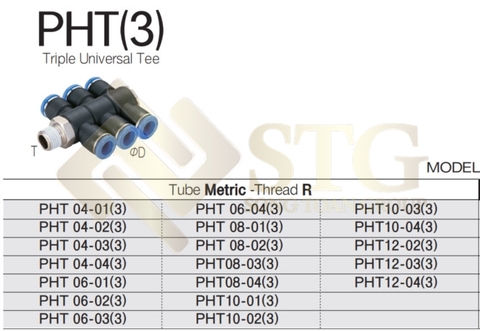

14. PHT 3 / Triple Universal Tee / Tê Ren Xoay Chia 6 Ống

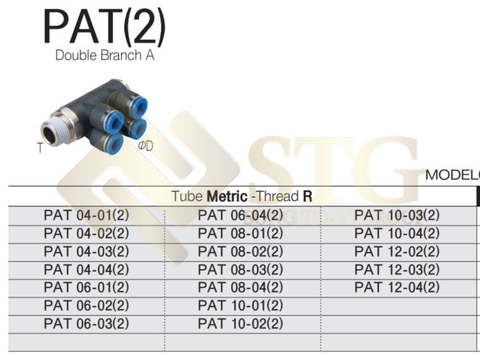

15. PAT 2 / Double Branch A / Co Ren Xoay Chia 4 Ống

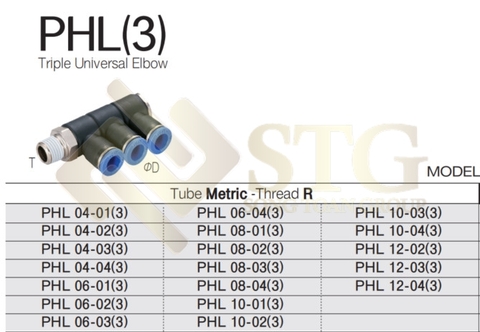

16. PHL 3 / Triple Universal Elbow / Co Ren Xoay Chia 3 Ống

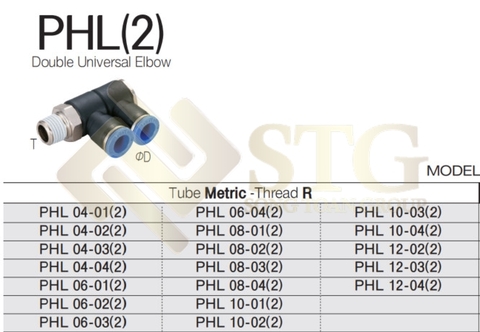

17. PHL 2 / Double Universal Elbow / Co Ren Xoay Chia 2 Ống

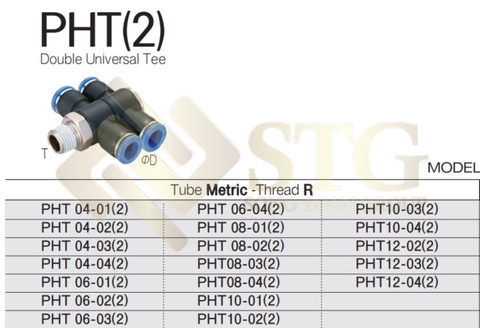

18. PHT 2 / Double Universal Tee / Tê Ren Xoay Chia 4 Ống

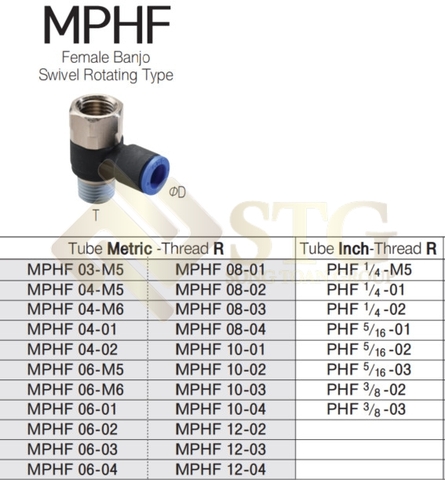

19. MPHF / Female Banjo Swivel Rotating Type / Nối Ren Trong Ren Ngoài Chia 1 Ống

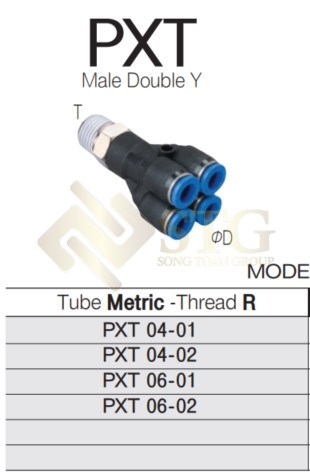

20. PXT / Male Double Y / Y Ren Giữa Chia 4 Ống

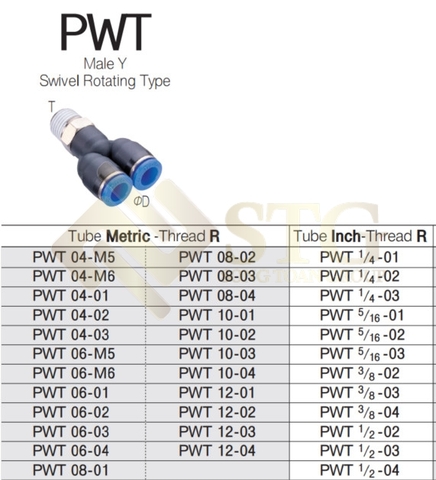

21. PWT / PX / Male Y Swivel Rotating Type / Y Ren Giữa Chia 2 Ống

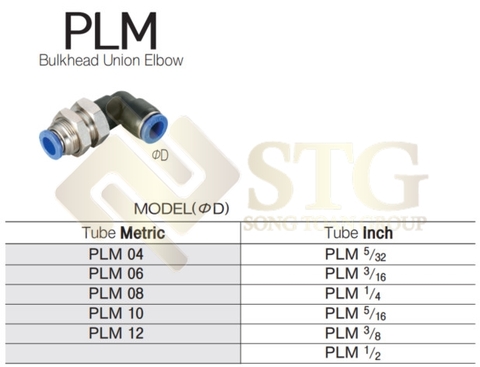

22. PLM / Bulkhead Union Elbow / Co Nối Vách

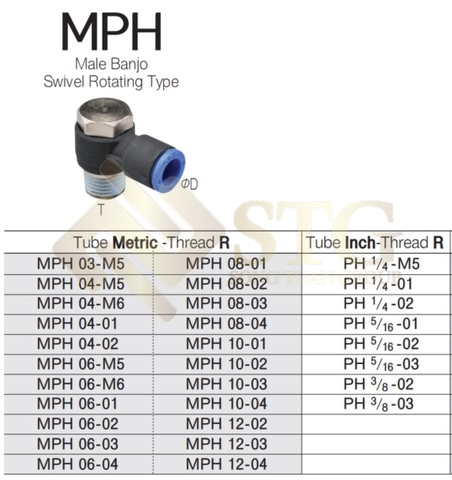

23. MPH / Male Banjo Swivel Rotating Type / Co Ren Xoay Chia 1 Ống

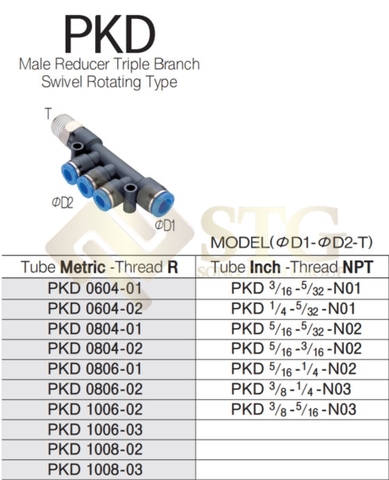

24. PKD / Male Reducer Triple Branch Swivel Rotating Type / Nối Ren Thu 3 Ống

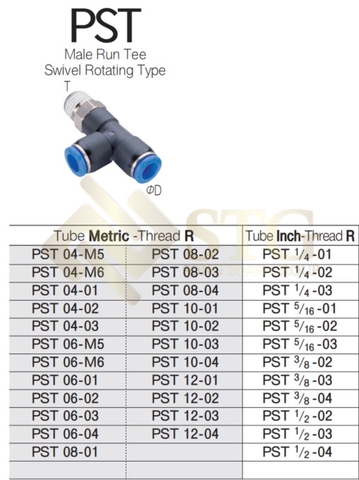

25. PST / PD / Male Run Tee Swivel Rotating Type / Tê Ren Lệch Cạnh Chia 2 Ống

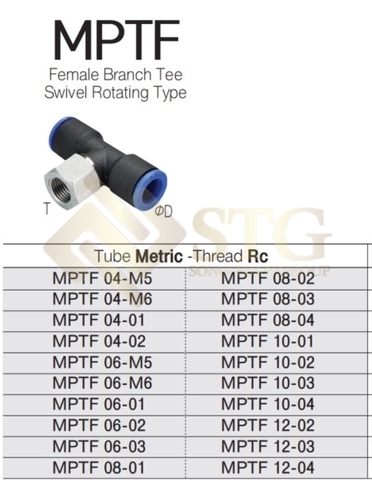

26. MPTF / Female Branch Tee Swivel Rotating Type / Tê Ren Trong Giữa Chia 2 Ống

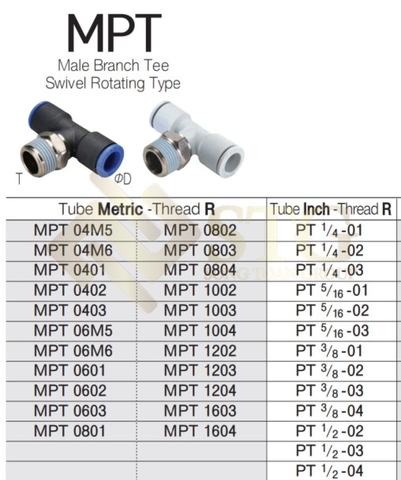

27. MPT / PB / Male Branch Tee Swivel Rotating Type / Tê Ren Ngoài Giữa Chia 2 Ống

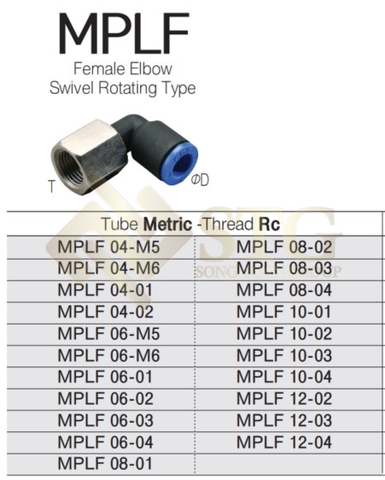

28. MPLF / PLF / Female Elbow Swivel Rotating Type / Co Ren Trong 1 Đầu Nối Ống

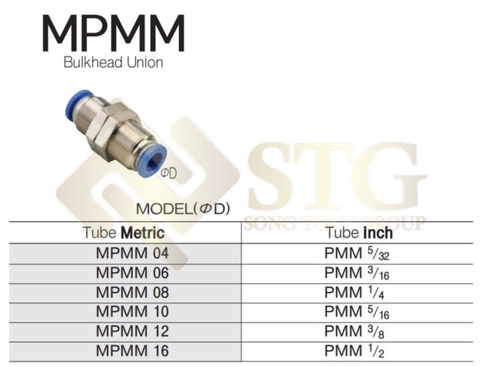

29. MPMM / YPM / Bulkhead Union / Khớp Nối Vách

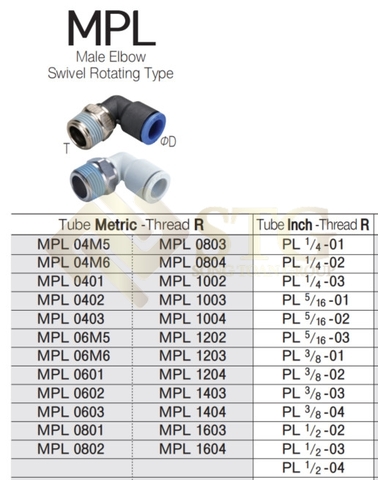

30. MPL / PL / Male Elbow Swivel Rotating Type / Co Ren Ngoài 1 Đầu Nối Ống

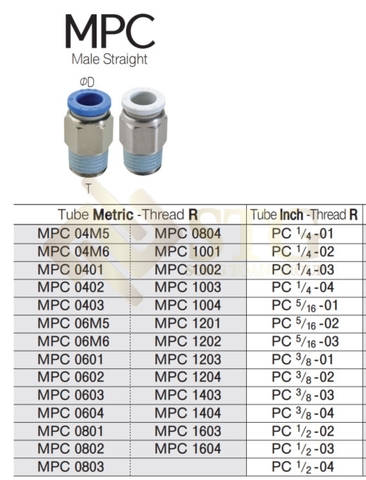

31. MPC / PC / Male Straight / Nối Thẳng Ren Ngoài Nối Ống

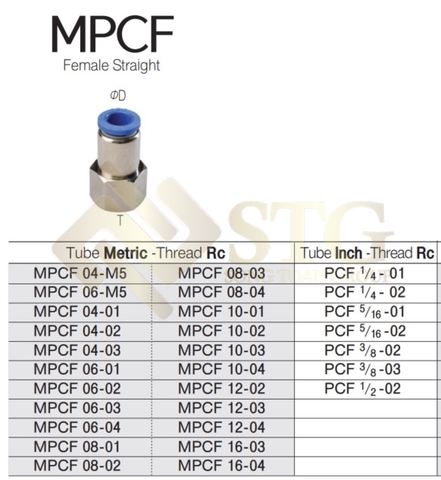

32. MPCF / PCF / Female Straight / Nối Thẳng Ren Trong Nối Ống

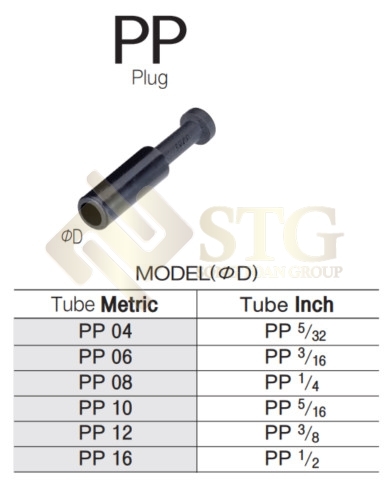

33. PP / Plug / Đầu Bịt



Bạn có thể xem thêm bài viết và sản phẩm tại Song Toàn (STG)
