Đồng Hồ Đo Nước : Hướng Dẫn Chi Tiết Cách Lắp Đặt

Admin PKST
Ngày 30/11/2023

Lắp đồng hồ nước là một bước quan trọng đối với việc quản lý và sử dụng nước hiệu quả. Dưới đây là một số lưu ý quan trọng khi lắp đồng hồ nước:

Xem thêm bài viết "Cấu tạo và nguyên lý đồng hồ nước" tại đây !

Sản Phẩm Đồng Hồ Nước Song Toan (STG) đang kinh doanh. Click mua hàng!

Đồng Hồ Nước Là Gì ?

Trước khi bàn về cách lắp đặt đúng cách, hãy hiểu rõ về đồng hồ đo lưu lượng nước:

1. Khái Niệm:

  • Đồng Hồ Đo Lưu Lượng Nước là một thiết bị đặc biệt được sử dụng để đo chính xác lượng nước đi qua đường ống trong một khoảng thời gian nhất định.

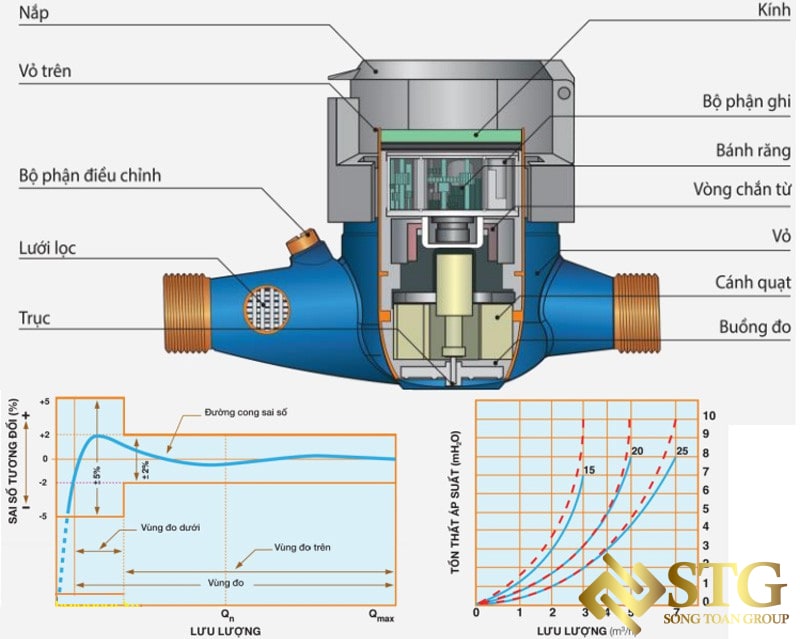

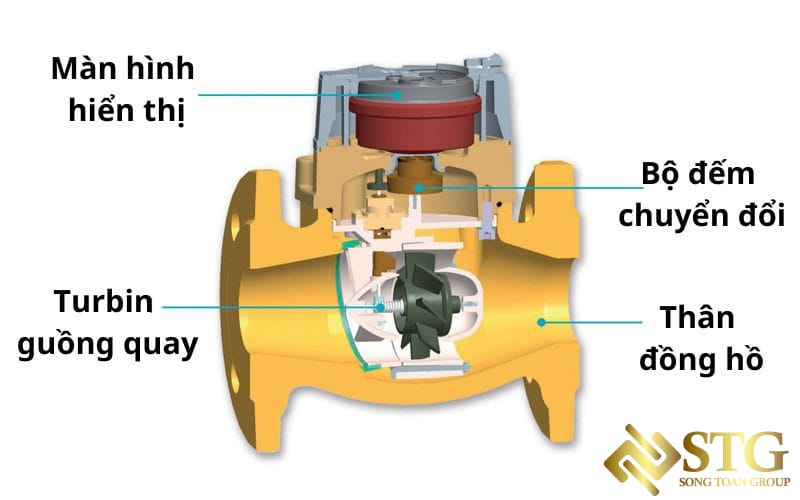

2. Cấu Tạo:

  • Mục Đích Chính:

    • Đồng hồ đo lưu lượng nước có mục đích chính là xác định và ghi lại lượng nước đã sử dụng hoặc lưu thông qua một hệ thống cấp nước.

  • Hiển Thị:

    • Kết quả đo được thường được hiển thị thông qua một bảng số trên mặt đồng hồ, thể hiện lưu lượng nước dưới dạng đơn vị đo lường thích hợp.

3. Ứng Dụng:

  • Gia Đình và Doanh Nghiệp:

    • Sử dụng trong gia đình và doanh nghiệp để đo lường và ghi lại lượng nước đã sử dụng, giúp tính toán hóa đơn nước.

  • Đồng Hồ Nước Lạnh Cỡ Lớn:

    • Dùng trong các hệ thống cấp nước lớn để đo tổng lượng nước, lượng nước đầu nguồn, đo lưu lượng nước thải, và các ứng dụng khác.





Phương Pháp Kết Nối

Trong quá trình tích hợp vào nhiều hệ thống đường ống và đáp ứng nhu cầu đa dạng của người sử dụng, việc xác định phương pháp kết nối cho đồng hồ nước trở nên quan trọng.

1. Kích thước chuẩn và sự linh hoạt:

Các kích thước nhỏ như DN15, DN20, DN25, DN32, DN40 và DN50 thường sử dụng phương pháp kết nối ren, tạo thuận tiện và linh hoạt trong việc lắp đặt và thay thế.

2. Phương pháp kết nối cho các kích thước lớn:

Các kích thước lớn hơn, từ DN50 trở đi, thường áp dụng phương pháp kết nối mặt bích để đảm bảo tính chắc chắn và an toàn trong các ứng dụng đòi hỏi độ bền và ổn định cao.

3. Sự đồng nhất trong lựa chọn phương pháp:

Sự đồng nhất trong lựa chọn phương pháp kết nối giữa các kích thước giúp tối ưu hóa quá trình thay thế và bảo trì đồng hồ nước, mang lại hiệu quả cao cho hệ thống.





Ưu Điểm Của Từng Phương Pháp Kết Nối

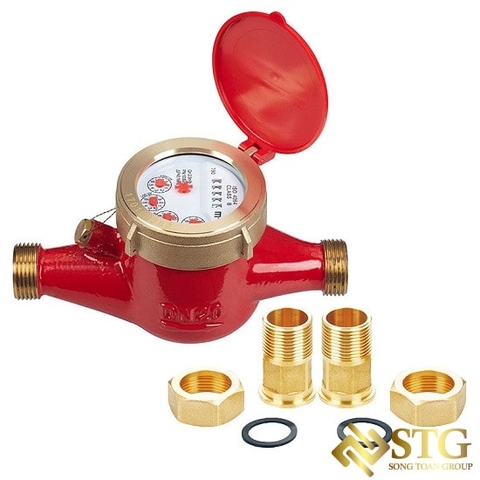

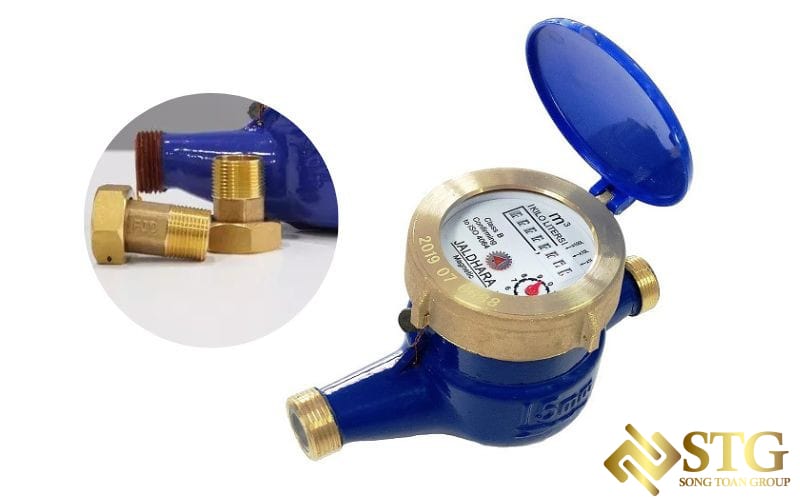

1. Đồng hồ nước kết nối ren:

Đối với phương pháp kết nối ren, đây là lựa chọn phổ biến và được ưa chuộng, đặc biệt là đối với các kích thước nhỏ. Quy trình sản xuất bao gồm việc tạo ra chân kết nối ren thông qua máy tiện ren công nghệ cao, hình thành các đường vân xoắn ốc.

Ưu điểm:

  • Nhanh chóng và tiết kiệm thời gian: Quá trình lắp đặt diễn ra nhanh chóng và không đòi hỏi nhiều thời gian công công.

  • Đơn giản và thuận tiện: Phương pháp này đơn giản, không cầu kỳ, giúp tiện lợi cho quá trình thi công và sử dụng.

  • Dễ lắp đặt: Sự thuận tiện trong quá trình lắp đặt là một điểm mạnh, không đòi hỏi nhiều kỹ thuật chuyên sâu.

  • Khả năng bảo trì và thay thế: Quá trình bảo trì và thay thế trở nên thuận lợi hơn với cấu trúc đơn giản của phương pháp này.

  • Không đòi hỏi trình độ kỹ thuật cao: Người thi công không cần có trình độ kỹ thuật cao để thực hiện lắp đặt.

Phương pháp kết nối ren mang lại sự thuận tiện và hiệu quả trong quá trình triển khai và sử dụng.

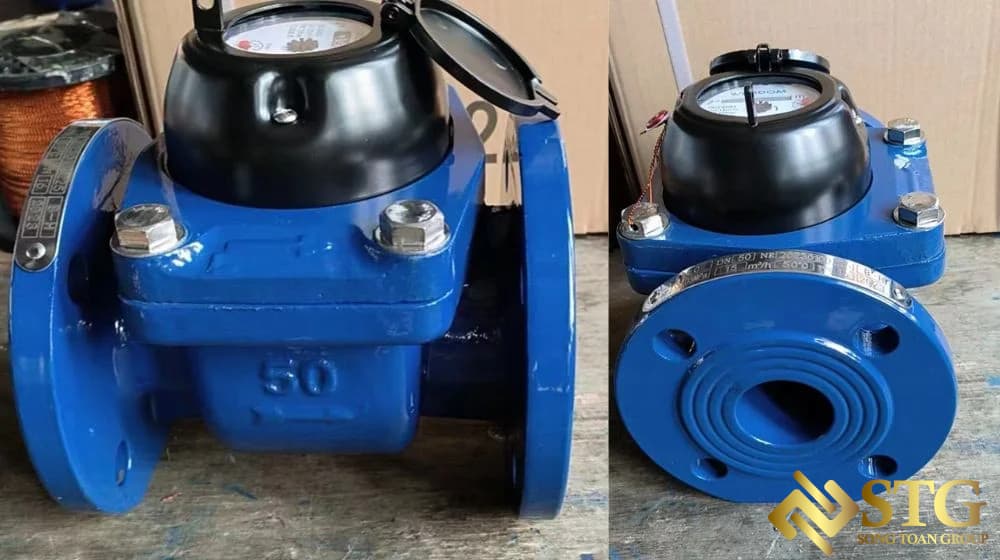

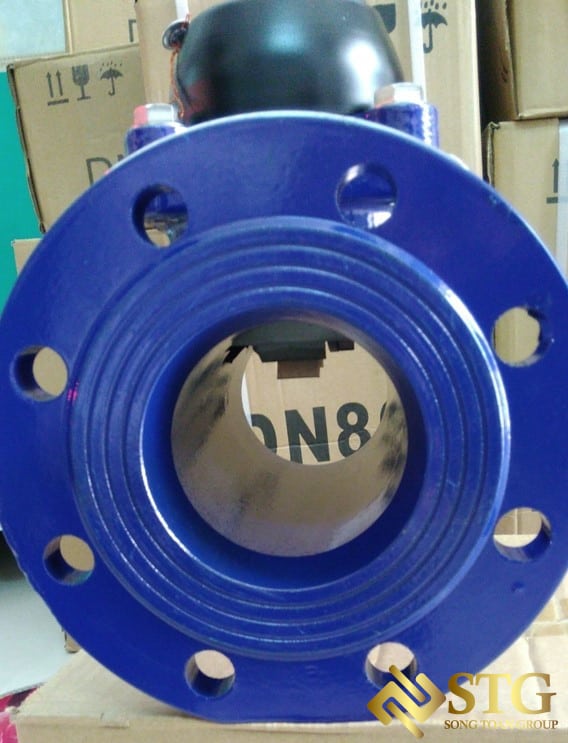

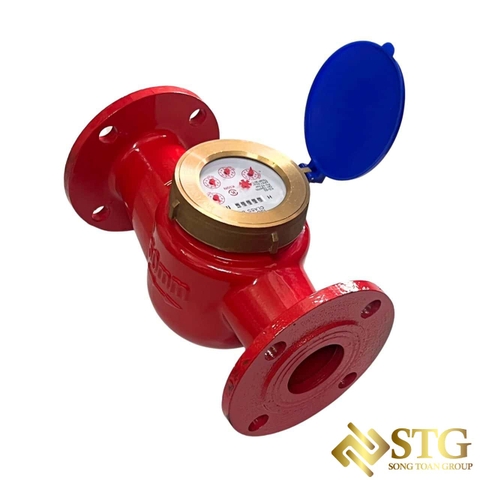

2. Đồng hồ nước kết nối mặt bích:

Đối với đồng hồ nước kết nối mặt bích, đây là sự lựa chọn tiện lợi, đặc biệt là cho các đường ống có kích thước lớn. Phương pháp này giảm đơn giản và thuận lợi hơn so với kết nối hàn. Trên tấm kim loại có kích thước và số lỗ được xác định theo các tiêu chuẩn như BS (British Standards), ANSI (American National Standard Institute), DIN (Deutsches Institut für Normung e.V.), ...

Trong quá trình sản xuất, tấm kim loại sẽ được đục lỗ với kích thước và số lỗ tuỳ thuộc vào tiêu chuẩn đã đặt trước. Mặt bích thường có hình tròn (đôi khi có mẫu hình vuông nhưng không phổ biến) để tạo sự thuận tiện cho quá trình chế tạo và lắp đặt. Việc lắp đặt trở nên dễ dàng, chỉ cần đặt sao cho tâm các lỗ bích khớp hoàn hảo, sau đó sử dụng bu-lông, ốc vít và cờ lê để siết chặt.

Ưu điểm:

  • Độ kín khít gần như tuyệt đối: Phương pháp này đảm bảo sự kín khít cao, giảm rủi ro rò rỉ nước.

  • Không cần cắt ống thay thế bảo dưỡng: So với kết nối hàn, không cần phải cắt ống khi thay thế hoặc bảo dưỡng, giúp tiết kiệm thời gian và chi phí.

  • Tiện lợi trong việc tháo lắp và thi công: Quá trình lắp đặt đơn giản, chỉ cần chính xác vị trí các lỗ bích và sử dụng bu-lông, ốc vít để kết nối một cách chặt chẽ.

Phương pháp kết nối mặt bích mang lại sự tiện lợi và hiệu quả cho quá trình lắp đặt và sử dụng đồng hồ nước.

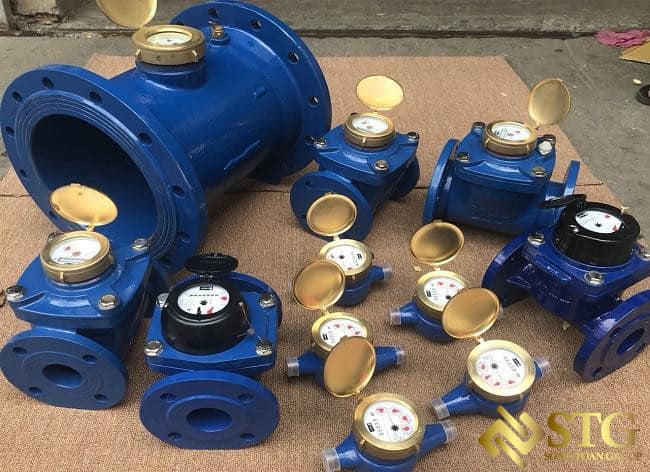

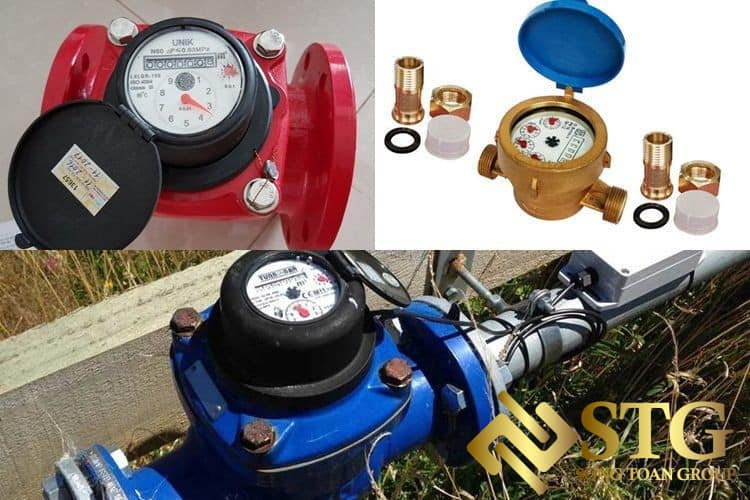

Các Loại Đồng Hồ Nước Thông Dụng Hiện Nay

Để lắp đồng hồ nước một cách chính xác, quý khách cần xem xét và chọn lựa giữa các mô hình đồng hồ phổ biến dưới đây, phù hợp với yêu cầu của hệ thống cụ thể. Dựa trên tính chất của chất lỏng cần đo, các thiết bị đo lưu lượng chia thành hai loại chính.

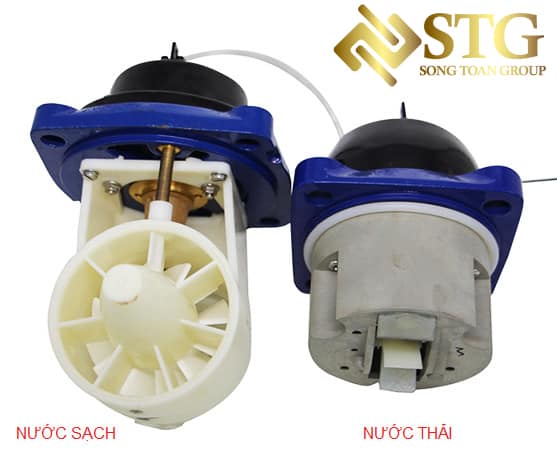

Đồng hồ nước sạch:

  • Nguyên lý hoạt động: Sử dụng tuabin cánh quạt để đo lưu lượng. Không yêu cầu điện năng, hoạt động bằng cơ học.

  • Ưu điểm:

    • Giá thành rẻ.

    • Độ chính xác cao.

  • Ứng dụng: Đo lưu lượng nước sạch mà không có chất bẩn như sỏi, cát, bùn, rác thải thô, chất rắn hay bán rắn.




Đồng hồ nước thải:

  • Nguyên lý hoạt động: Sử dụng sóng siêu âm, cảm biến sống từ để đo lưu lượng chất lỏng. Đòi hỏi công nghệ cao hơn so với đồng hồ nước sạch.

  • Ưu điểm:

    • Đa dạng ứng dụng cho nước thải mang theo các chất rắn kích thước đa dạng.

    • Công nghệ cao độ chính xác.

  • Giới hạn: Giá thành cao hơn so với đồng hồ nước sạch.

Đồng hồ nước lạnh:

  • Đặc điểm: Sử dụng trong môi trường nước có nhiệt độ dưới 50 độ C. Thường được sơn màu xanh để phân biệt với đồng hồ nước nóng.

Đồng hồ nước nóng:

  • Đặc điểm: Chế tạo từ vật liệu có độ bền nhiệt cao, đảm bảo hoạt động ổn định trong môi trường nước có nhiệt độ cao.



Một Số Lưu Ý Trước Khi Lắp Đặt Đồng Hồ Đo Lưu Lượng Nước

Lắp đặt đồng hồ đo lưu lượng nước đòi hỏi sự chú ý đặc biệt để đảm bảo an toàn và hiệu suất hoạt động của hệ thống. Trước khi thực hiện quy trình lắp đặt, hãy xem xét những điều sau:

  • Làm sạch đường ống: Trước khi lắp đặt, đảm bảo làm sạch đường ống để loại bỏ bụi bẩn và chất lạ.

  • Sử dụng thiết bị lọc: Đối với lưu chất chứa tạp chất thể rắn, lắp đặt thiết bị lọc như lọc y hoặc rọ bơm để loại bỏ chất bẩn thô và kích thước lớn có thể gây hại cho đồng hồ.

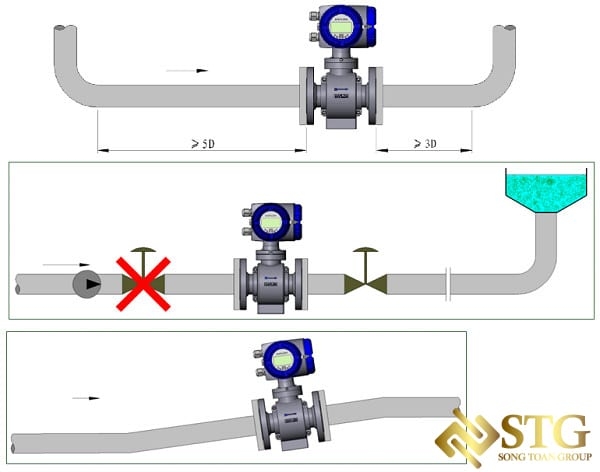

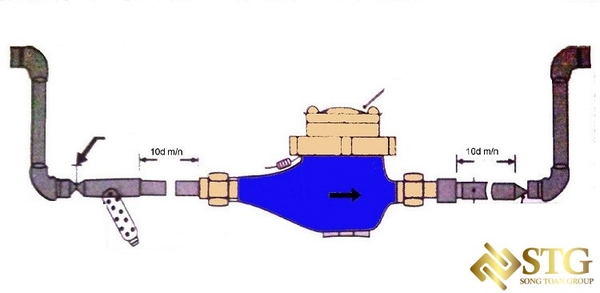

  • Đoạn đường ống thẳng: Đảm bảo đoạn đường ống phía trước và sau đồng hồ là đoạn thẳng.

  • Chiều dài đoạn thẳng: Đoạn thẳng phía trước đồng hồ cần dài ít nhất 10 lần đường kính đồng hồ, và đoạn phía sau ít nhất 2 lần.

  • Kiểm soát các khớp nối: Các khớp nối như chữ Y, chữ T, van 1 chiều, van chỉnh áp có thể ảnh hưởng đến lưu lượng chảy khi lắp đặt, nên kiểm soát khoảng cách đặt theo quy định.

  • Hướng lắp đặt: Lắp đặt theo hướng dòng chảy của lưu chất, tuân thủ hướng dẫn được ghi bằng mũi tên trên đồng hồ.

  • Cách xa nguồn điện: Lắp đặt thiết bị cách xa nguồn điện và nguồn điện từ. Bảo vệ mạch điện từ đồng hồ khỏi ảnh hưởng của trường điện từ bên ngoài.

  • Tránh khí kẹt: Tránh lắp đặt đồng hồ ở vị trí có thể gây kẹt khí trong hệ thống.

  • Không đặt sau van điều tiết: Tránh lắp đặt đồng hồ sau van điều tiết để đảm bảo đo lường chính xác.

  • Hướng lắp đặt: Đồng hồ nên được cài đặt theo chiều ngang, với mặt số hướng lên trên.

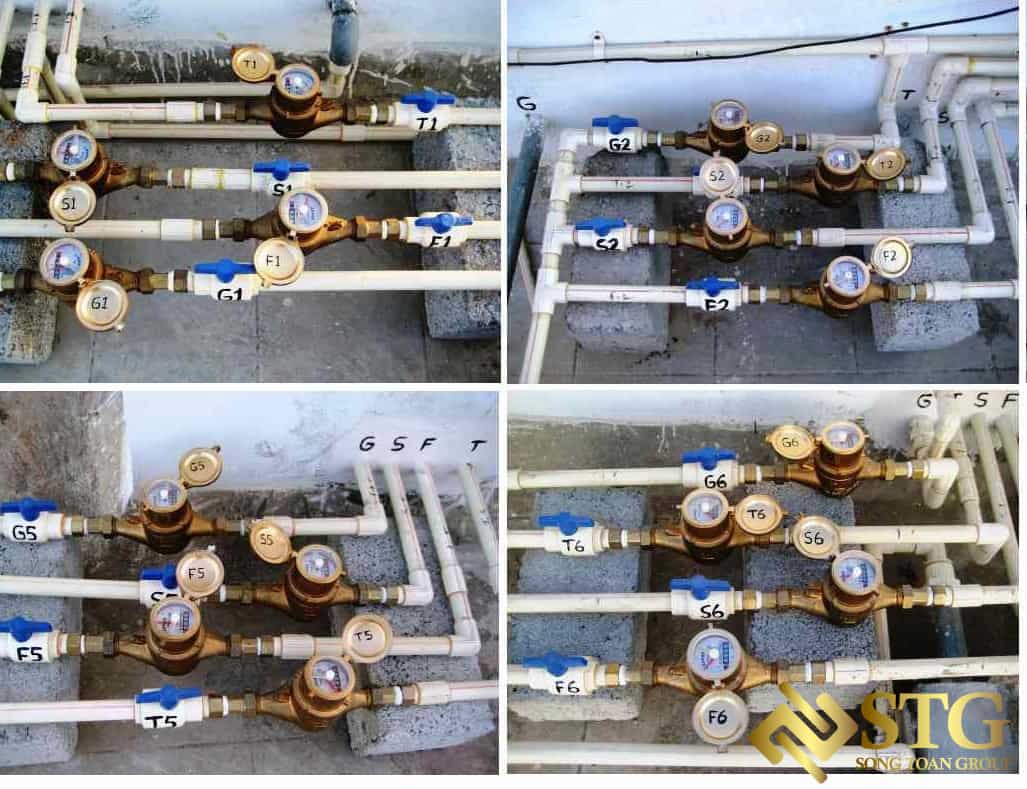

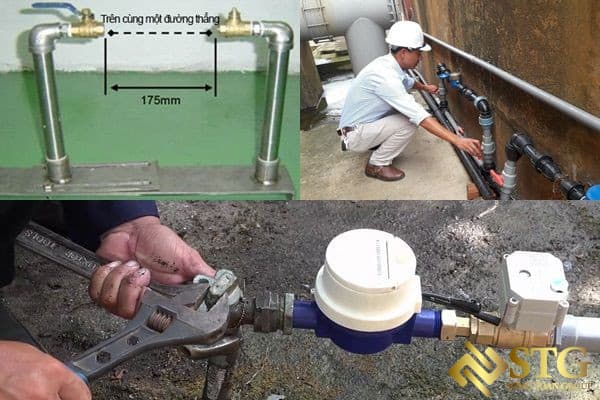

Hướng Dẫn Lắp Đồng Hồ Nước

Lắp đặt đồng hồ nước đòi hỏi sự chú ý đặc biệt để đảm bảo hiệu suất hoạt động và độ chính xác trong đo đạc lưu lượng. Dưới đây là các bước hướng dẫn chi tiết:

1. Kiểm tra hệ thống:

  • Xác định loại ống sẽ lắp đồng hồ (nhựa, inox, v.v.).

  • Xác định kích thước đường ống (DN15 đến DN600) và kiểu kết nối (ren hoặc bích).

  • Xác định lưu chất trong đường ống (nước sạch, nước thải, nước lạnh, nước nóng).

2. Xác định vị trí lắp đặt:

  • Vị trí lắp đặt cách đầu nguồn ít nhất 2m.

  • Nếu đầu nguồn có áp lực cao, điều chỉnh khoảng cách để tránh ảnh hưởng đến đo đạc.

  • Xác định hướng dòng chảy của lưu chất và chọn đồng hồ nước theo mô hình nằm ngang hoặc đứng.

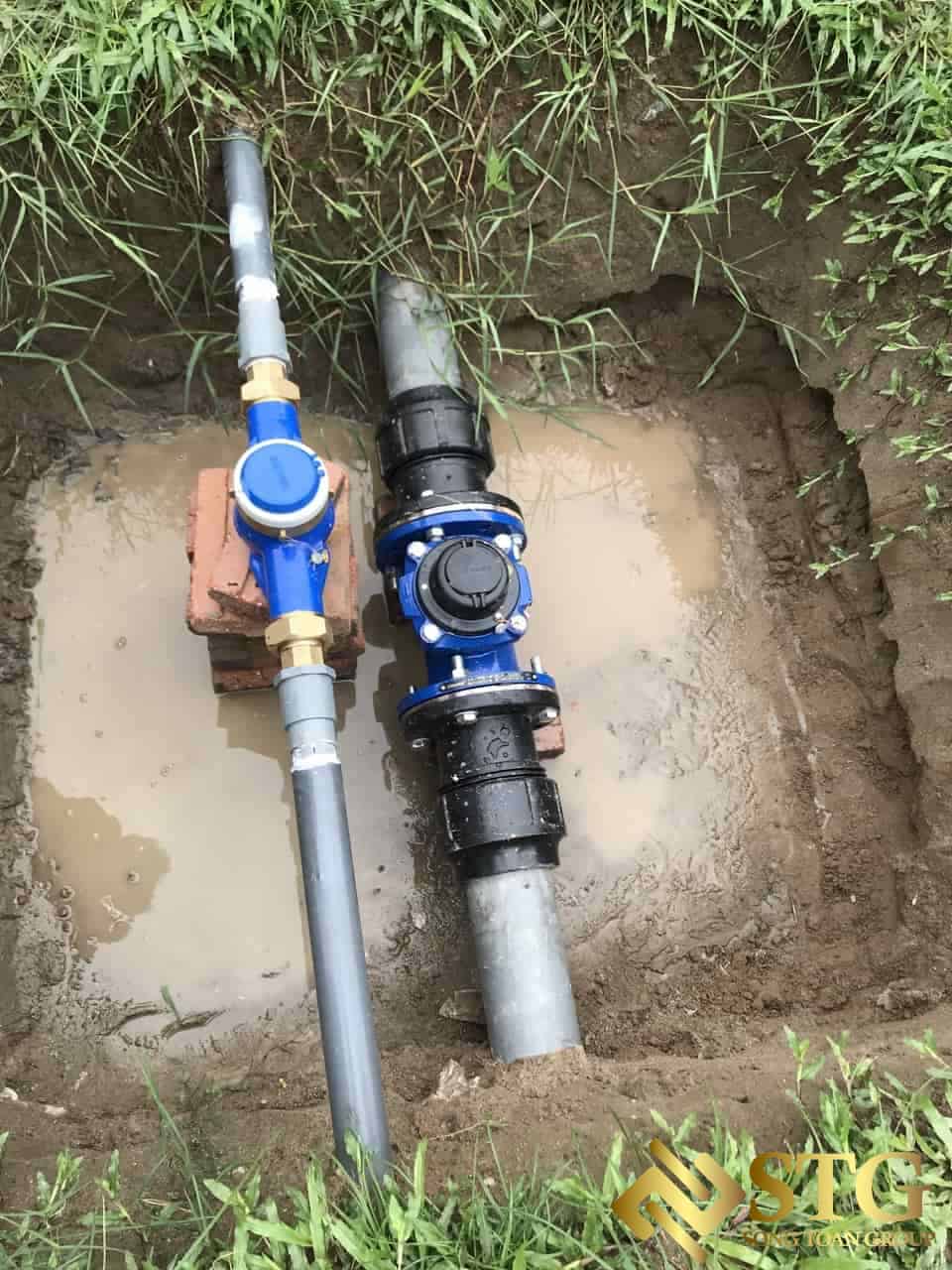

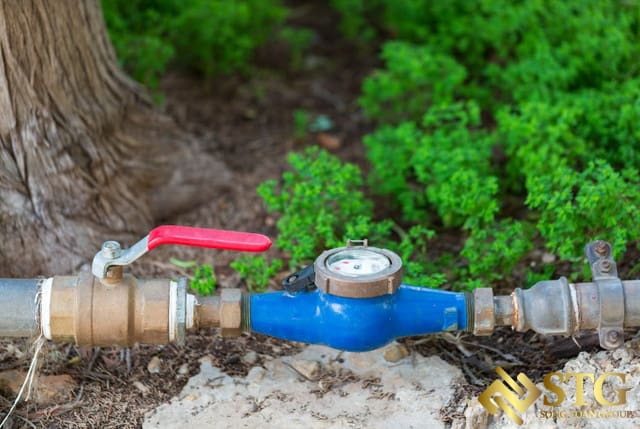

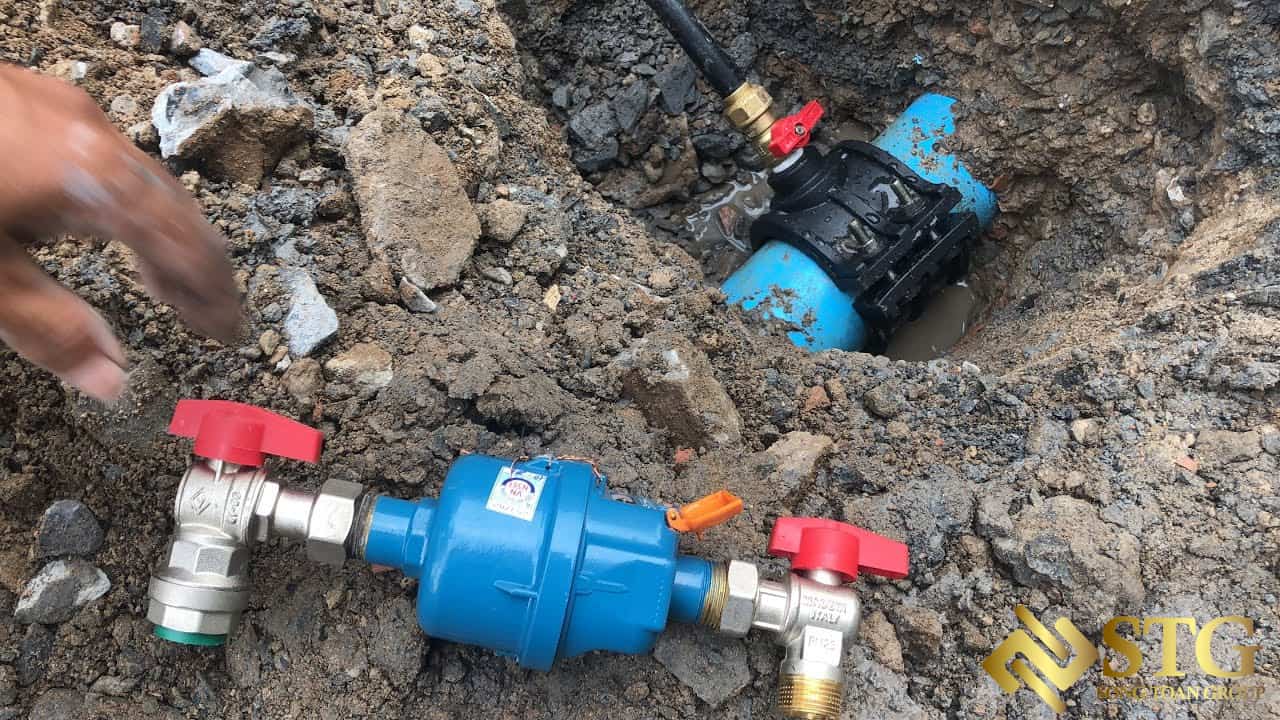

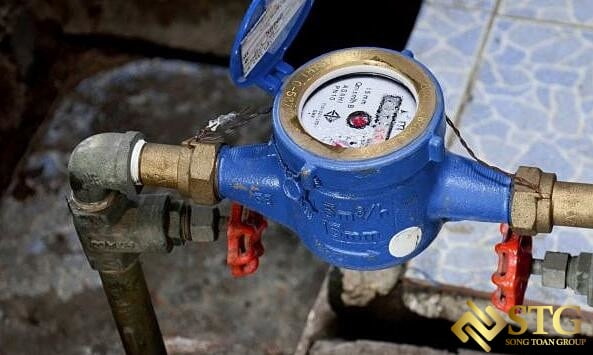

3. Lắp đặt đồng hồ nước kiểu kết nối ren:

  • Ngắt dòng lưu chất và cắt ống sao cho phù hợp.

  • Sử dụng băng tan để tránh trượt ren và rò rỉ.

  • Lắp đồng hồ vào đường ống và siết chặt.

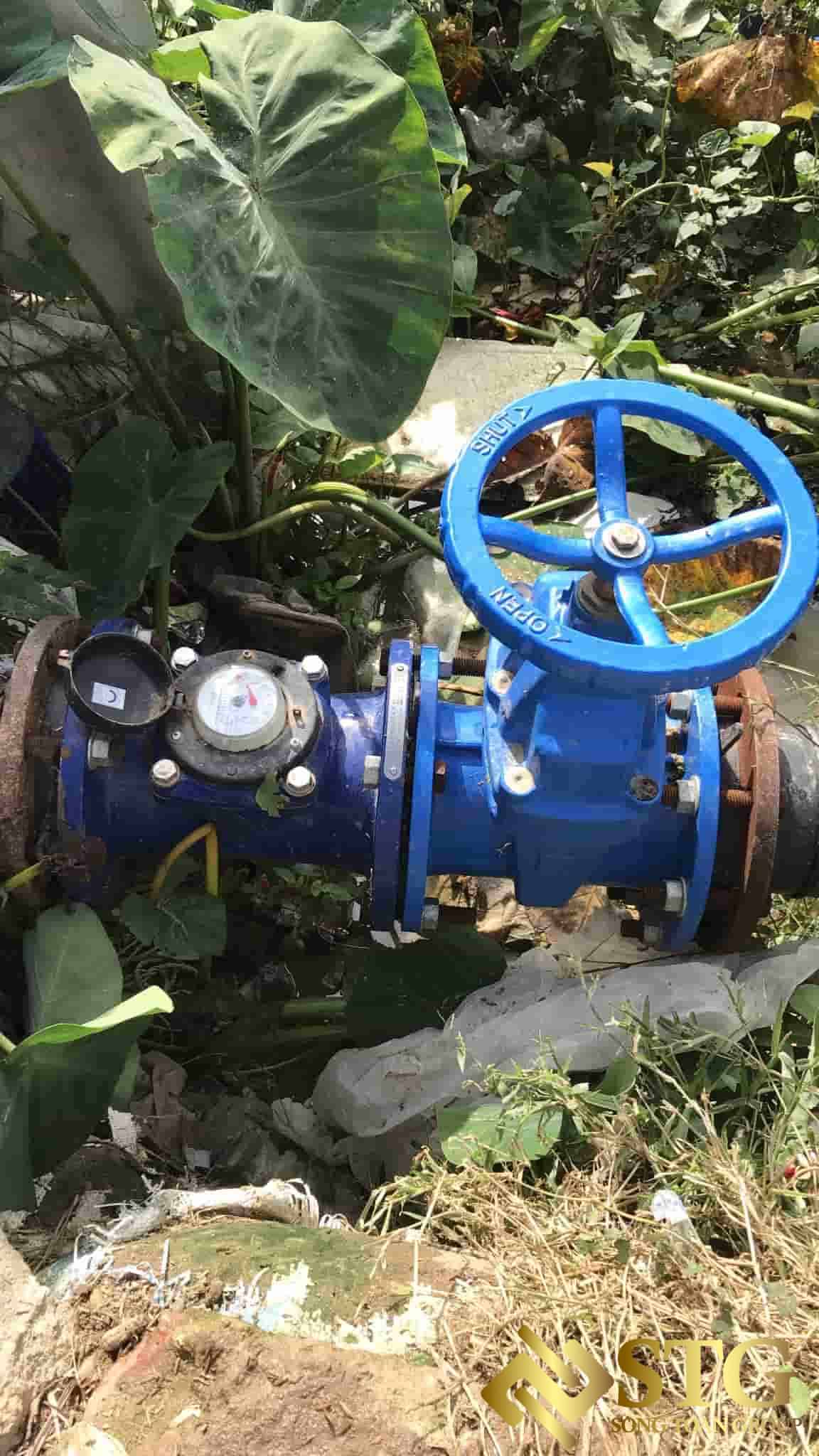

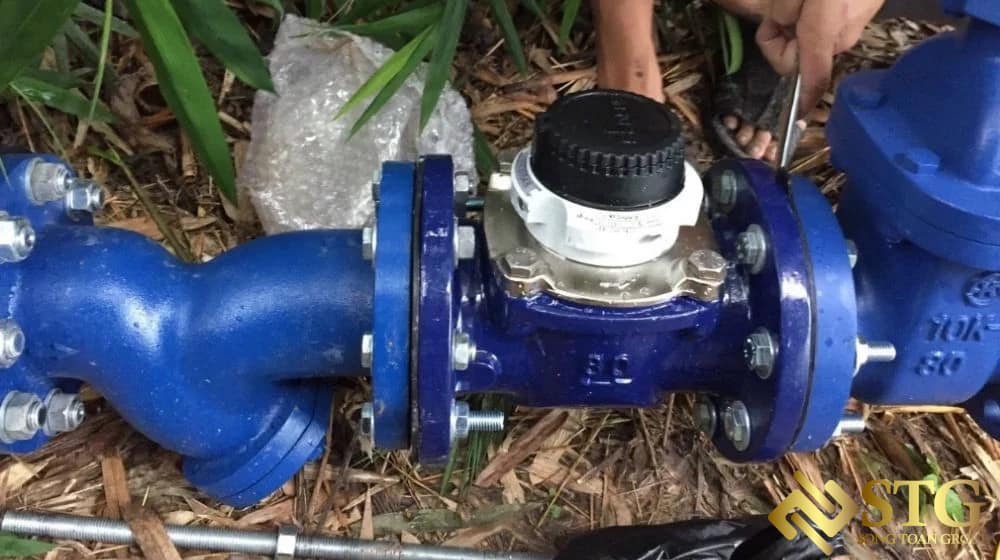

4. Lắp đặt đồng hồ nước kiểu kết nối bích:

  • Ngắt dòng lưu chất và hàn mặt bích lên ống.

  • Đo và cắt ống cho phù hợp với kích thước đồng hồ.

  • Lắp đồng hồ lên ống và siết chặt bu-lông.

5. Lưu ý khi lắp đồng hồ:

  • Kiểm tra đường ống trước lắp đặt để loại bỏ bụi bẩn và chất lạ.

  • Sử dụng thiết bị lọc để ngăn chặn chất rắn có thể ảnh hưởng đến đồng hồ.

  • Đảm bảo đoạn đường ống trước và sau đồng hồ là đoạn thẳng.

  • Theo dõi lưu lượng dòng chảy để xác định kích thước đồng hồ phù hợp.

  • Lắp đồng hồ theo chiều dòng chảy và theo hướng được chỉ định trên đồng hồ.

Với các bước trên, quá trình lắp đặt đồng hồ nước sẽ diễn ra một cách chính xác và hiệu quả.

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Rất cảm ơn bạn đã theo dõi thông tin, nếu có bất kỳ câu hỏi hoặc thắc mắc nào khác, đừng ngần ngại liên hệ.

Chúng tôi luôn sẵn lòng hỗ trợ bạn. Chúc bạn có những trải nghiệm tốt nhất khi sử dụng sản phẩm tại Song Toan (STG)., JSC
