Quy Trình Lắp Đặt Ống Cấp Thoát Nước Trong Nhà - Phần 1

Admin PKST
Ngày 23/11/2023



Sơ Lược Hệ Thống Cấp / Thoát Nước Sinh Hoạt

Nguồn cung cấp nước và hệ thống nước sinh hoạt đóng vai trò quan trọng trong việc đảm bảo nguồn nước sạch và tiện ích cho mọi hoạt động hàng ngày trong gia đình. Dưới đây là một số điểm chính liên quan đến nguồn cấp nước và hệ thống nước sinh hoạt trong nhà dân dụng:

1. Nguồn Cung Cấp Nước:

  • Nước Máy: Được cung cấp từ hệ thống cấp nước công cộng.

  • Nước Tự Nhiên: Bao gồm nước từ ao, hồ, hoặc giếng khoan.

  • Chất Lượng và An Toàn: Nguồn nước phải tuân thủ các tiêu chuẩn vệ sinh và an toàn.

2. Hệ Thống Ống Nước:

  • Ống Cấp Nước: Dẫn nước từ nguồn cung cấp đến các trang thiết bị sử dụng nước.

  • Ống Nước Nóng: Cung cấp nước nóng cho các thiết bị như bồn tắm và máy giặt.

  • Van Điều Tiết: Kiểm soát lưu lượng nước và thực hiện bảo trì.

3. Hệ Thống Thoát Nước Thải:

  • Ống Thoát Nước: Dẫn nước thải từ các thiết bị trong nhà ra ngoài.

  • Bồn Chứa Nước Thải: Tạm chứa nước thải trước khi xử lý.

  • Bộ Lọc Nước Thải: Loại bỏ chất rắn trước khi nước thải vào hệ thống thoát.

4. Hệ Thống Không Khí:

  • Ống Thông Khí: Đảm bảo cân bằng áp suất trong hệ thống thoát nước.

  • Van Thông Khí: Ngăn chặn mùi khí từ hệ thống thoát nước xâm nhập vào nhà.

5. Thiết Bị và Máy Móc Sử Dụng Nước:

  • Bồn Cầu, Máy Giặt, Bình Nước Nóng: Kết nối đúng cách với hệ thống cung và thoát nước.

  • Bảo Trì và Trang Thiết Bị Bẫy Kín Nước: Ngăn chặn mùi khí và chất thải từ hệ thống thoát nước.

6. Tích Hợp Công Nghệ Thông Minh:

  • Cảm Biến Rò Rỉ Nước: Ngăn chặn sự cố nước gây hư hại thông qua giám sát và cảnh báo.

Nguồn cung cấp nước và hệ thống nước sinh hoạt trong nhà đóng vai trò quan trọng trong việc đảm bảo cuộc sống hàng ngày thuận tiện và an toàn. Sự lựa chọn và duy trì một hệ thống nước hiệu quả là chìa khóa để đảm bảo nguồn nước sạch và không gặp sự cố đáng tiếc.

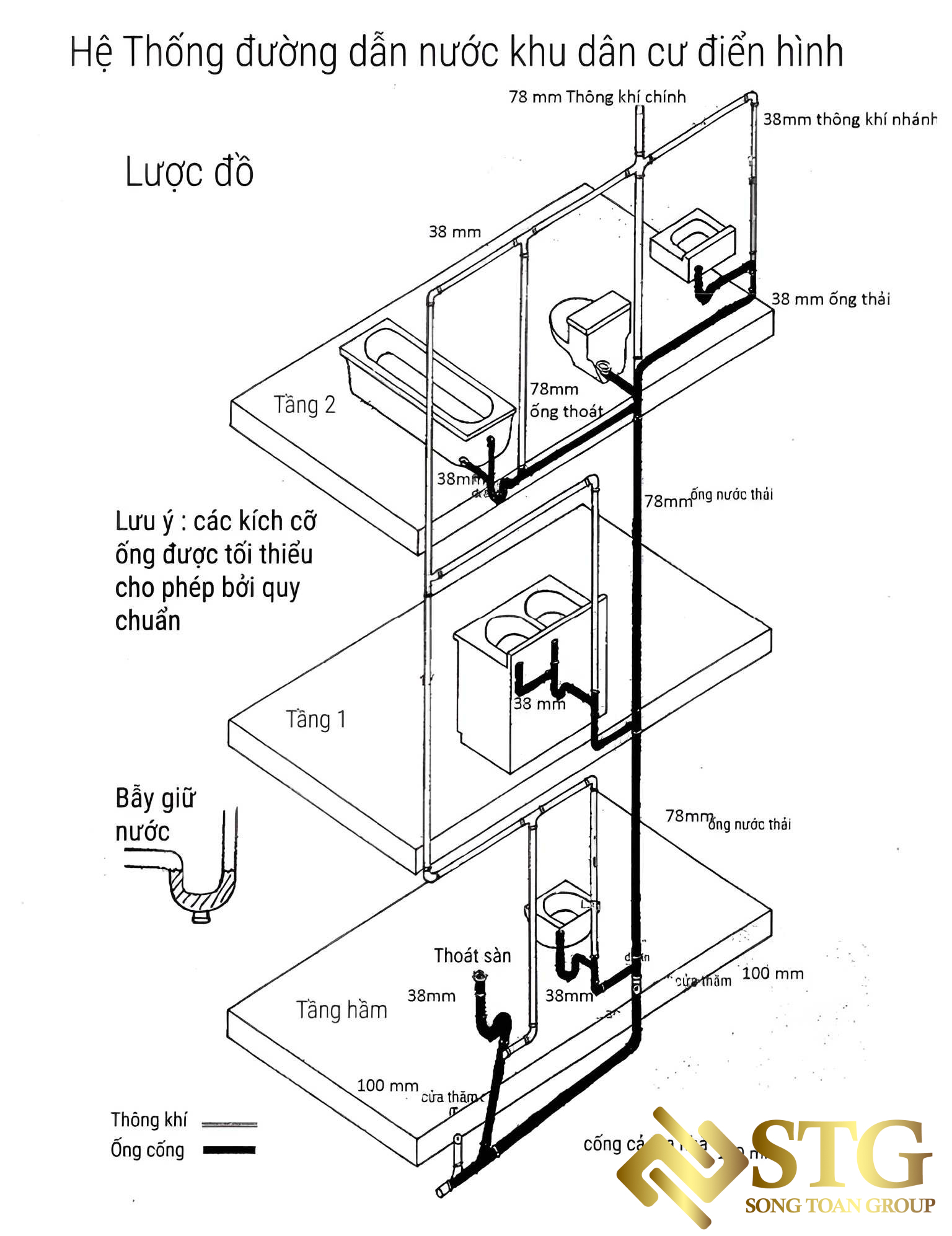

Cấu Trúc Của Hệ Thống Nước Sinh Hoạt

Hệ thống nước sinh hoạt trong nhà dân dụng gồm nhiều phần quan trọng, mỗi phần đều đóng vai trò quan trọng trong việc đảm bảo cung cấp nước sạch và xử lý nước thải hiệu quả. Dưới đây là mô tả chi tiết về các thành phần chính của hệ thống này:

1. Đường Cống Chính:

  • Đường ống chính của hệ thống thoát nước.

  • Nằm ở vị trí thấp nhất và dưới nền của tầng trệt.

  • Thu thập nước thải từ các ống ngang và ống thoát nước trong toàn bộ nhà.

2. Ống Thoát Nước:

  • Dẫn nước thải từ các thiết bị vệ sinh và khu vực sử dụng nước khác trong nhà.

  • Bao gồm ống nước vệ sinh từ bồn cầu, ống nước từ vòi sen, vòi lavabo, và ống nước từ bồn rửa bát.

  • Thiết kế để đảm bảo nước thải chảy đi một cách hiệu quả và an toàn.

3. Ống Ngang:

  • Các ống nước thoát nước hoặc ống nước cấp nằm ngang trong hệ thống.

  • Nối các thiết bị vệ sinh và các đường ống thoát nước với đường cống chính hoặc hệ thống xử lý nước thải.

  • Không nên nghiêng quá 45 độ để tránh tắc nghẽn và đảm bảo nước thải chảy tự nhiên.

4. Trang Thiết Bị Vệ Sinh:

  • Bao gồm bồn cầu, chậu rửa, vòi sen, vòi lavabo, và bồn tắm.

  • Kết nối với hệ thống ống nước cấp và ống thoát nước.

  • Đảm bảo cung cấp và xử lý nước một cách hiệu quả.

5. Bẫy Nước Ngăn Mùi:

  • Ngăn mùi thoát từ hệ thống thoát nước mà vẫn đảm bảo dòng nước chảy tốt.

  • Lắp đặt trong các ống thoát nước.

  • Trang bị một lớp nước ngăn mùi để cản trở sự lan truyền của mùi khí.

6. Thông Khí:

  • Hệ thống thoát nước thải có thông khí để đảm bảo không khí thoát ra khỏi hệ thống.

  • Bao gồm các ống thông khí và van thông khí nối với hệ thống thoát nước.

  • Đảm bảo không khí được cung cấp, ngăn mùi khí, và tạo áp suất cân bằng trong hệ thống.

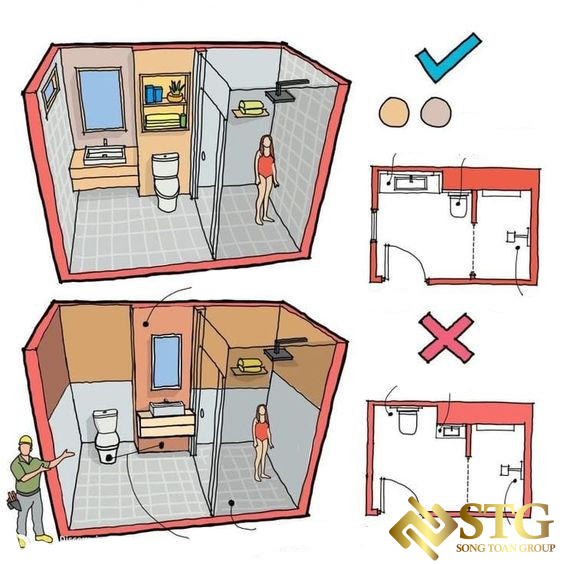

Cách Bố Trí Hệ Thống Nước Sinh Hoạt

Hệ thống nước sinh hoạt trong nhà là một phần quan trọng của cơ sở hạ tầng dân dụng, đảm bảo cung cấp nước sạch và xử lý nước thải một cách hiệu quả. Quá trình bố trí và lắp đặt hệ thống này đòi hỏi sự chú ý đặc biệt để đảm bảo tính hiệu quả, an toàn và tiết kiệm nước. Dưới đây là hướng dẫn chi tiết về cách bố trí và lắp đặt hệ thống nước sinh hoạt trong nhà:

1. Bố Trí Đường Ống Chính:

  • Vị Trí Đặt: Nằm dưới nền nhà hoặc tầng trệt.

  • Chức Năng: Thu gom nước thải từ các ống thoát nước khác và đưa ra hệ thống thoát nước công cộng.

2. Bố Trí Ống Nước Thoát:

  • Hướng Di Chuyển: Có thể lắp đặt theo hướng ngang hoặc dọc.

  • Kết Nối: Kết nối với các thiết bị vệ sinh như bồn rửa, bồn tắm, bồn cầu, máy giặt.

3. Bố Trí Thiết Bị Vệ Sinh:

  • Kết Nối: Liên kết với hệ thống ống nước cấp và ống nước thoát.

  • Bẫy Nước Ngăn Mùi: Đảm bảo trang bị bẫy nước ngăn mùi để ngăn mùi hôi thoát.

4. Bố Trí Ống Ngang và Ống Thoát Dọc:

Ống Ngang và Ống Thoát Dọc:

  • Góc Nghiêng: Không nghiêng quá 45 độ để tránh tắc nghẽn.

  • Kết Nối: Kết nối thiết bị vệ sinh với đường ống chính hoặc ống thoát nước.

5. Bố Trí Bẫy Nước Ngăn Mùi:

Bẫy Nước Ngăn Mùi:

  • Chức Năng: Ngăn mùi từ hệ thống thoát nước mà vẫn đảm bảo dòng nước chảy tốt.

  • Vị Trí Lắp Đặt: Trong các ống thoát nước.

6. Bố Trí Hệ Thống Thông Khí:

6.1: Hệ Thống Thông Khí:

  • Kết Nối: Nối với hệ thống thoát nước để cân bằng áp suất không khí.

  • Chức Năng: Đảm bảo không khí thoát ra khỏi hệ thống và tránh hiện tượng hút không khí từ các thiết bị vệ sinh.

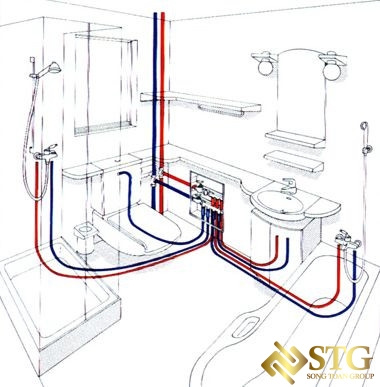

6.2: Sơ Đồ Bố Trí và Lắp Đặt:

  • Đường Nước Thải và Ống Thông Khí: Sơ đồ chi tiết về cách các phần của hệ thống được bố trí và kết nối với nhau.

Lưu Ý Quan Trọng:

  • Hệ thống tái sử dụng nước cần được thiết kế với sự cách ly để ngăn ngừa mọi tác động tiêu cực từ nước tái sử dụng.

  • Đảm bảo cài đặt đúng chuẩn và tiêu chuẩn an toàn để tránh sự cố và hỏng hóc trong quá trình sử dụng.

Với sự bố trí và lắp đặt chính xác, hệ thống nước sinh hoạt trong nhà sẽ hoạt động hiệu quả, đáp ứng nhu cầu sử dụng và đồng thời thể hiện cam kết với việc bảo vệ môi trường thông qua việc tiết kiệm nước.

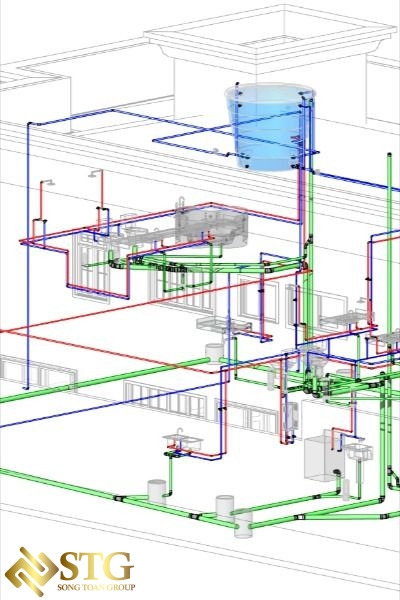

Giai Đoạn Thiết Kế Hệ Thống Cấp Thoát Nước

Giai Đoạn 1: Vẽ Sơ Đồ Nguyên Lý Thiết Kế

Sơ Đồ Nguyên Lý Thiết Kế:

  • Bao gồm cấu trúc và nguyên lý hoạt động của hệ thống cấp thoát nước.

  • Mô tả chi tiết các thành phần như ống cấp nước, ống thoát nước, van, co, tê.

  • Đặc điểm kỹ thuật như đường kính, độ dày, chất liệu của các ống.



Giai Đoạn 2: Triển Khai Mặt Bằng Thiết Kế

Mặt Bằng Thiết Kế:

  • Xác định vị trí chính xác của các ống cấp nước và ống thoát nước.

  • Mô tả hướng và chiều dài của các đoạn ống.

  • Bố trí hộp gen chứa, van, co, tê và các thiết bị sử dụng nước trong nhà.



Giai Đoạn 3: Vẽ Chi Tiết Lắp Đặt

Chi Tiết Lắp Đặt:

  • Mô tả chi tiết kỹ thuật của từng đoạn ống và thiết bị.

  • Quy cách lắp đặt, góc nghiêng, khoảng cách giữa các phần.

  • Chỉ dẫn về việc sử dụng các vật liệu và phương pháp lắp đặt.



Giai Đoạn 4: Lắp Đặt Hệ Thống Cấp Thoát Nước

Quy Trình Lắp Đặt:

  • Thực hiện lắp đặt theo các bản vẽ đã thiết kế.

  • Tuân thủ quy trình và quy định an toàn.

  • Bắt đầu lắp đặt sau khi hoàn thành phần thô của ngôi nhà.

Quá trình này đảm bảo rằng hệ thống cấp thoát nước được thiết kế và lắp đặt một cách khoa học, đáp ứng nhu cầu sử dụng nước và đồng thời đảm bảo tính an toàn và hiệu quả trong quá trình sử dụng.

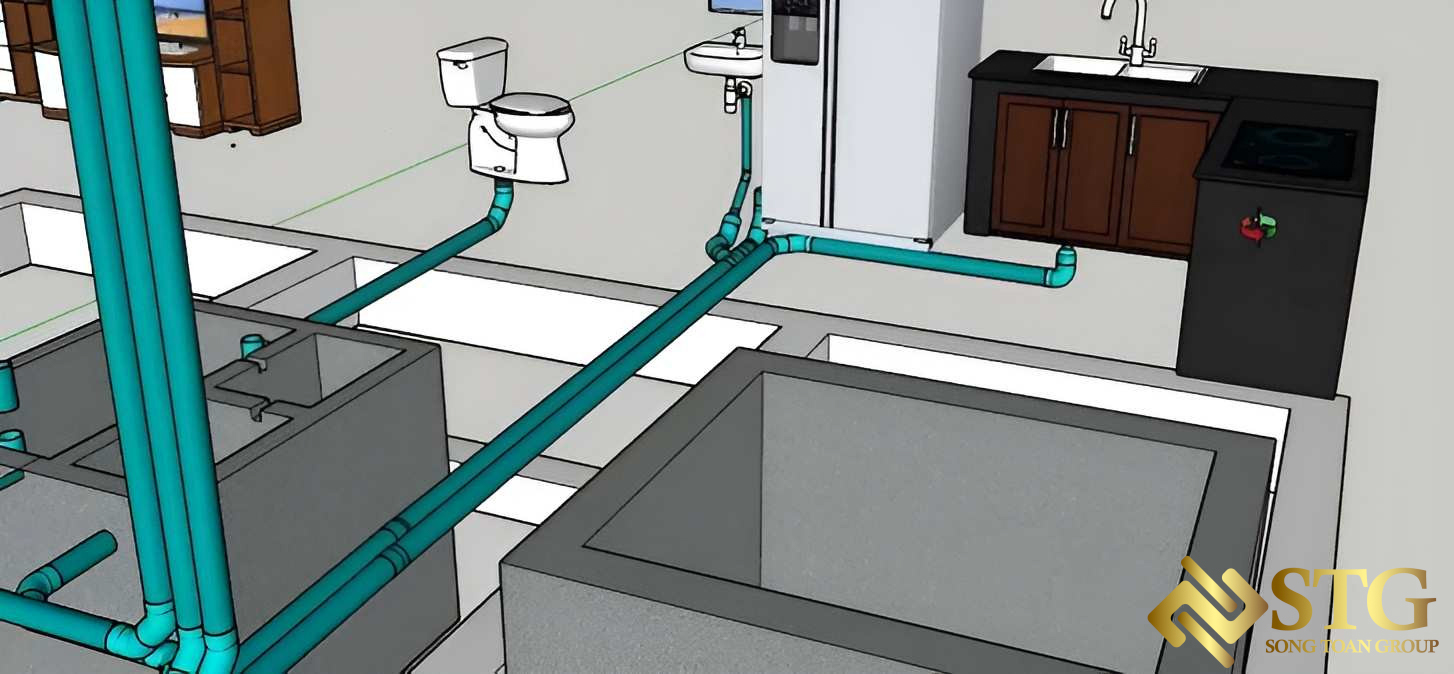

Lắp Đặt Sơ Đồ Hệ Thống Thoát Nước

1. Xác Định Vị Trí Ống Thoát Nước

  • Ống thoát nước chính nên được đặt ở vị trí thấp nhất của ngôi nhà để đảm bảo hiệu suất thoát nước tốt nhất.

  • Nếu có thể, tránh đặt ống thoát nước dọc theo các khu vực sinh hoạt chính của gia đình để tránh tiếng ồn và tạo điều kiện thuận lợi cho việc bảo dưỡng.

2. Lắp Đặt Hệ Thống Bẫy Nước Ngăn Mùi

  • Các bồn cầu, chậu rửa và các thiết bị khác cần được kết nối với các bẫy nước để ngăn chặn mùi khó chịu từ hệ thống thoát nước.

3. Lắp Đặt Ống Thông Khí

  • Ống thông khí giúp cân bằng áp suất trong hệ thống thoát nước và ngăn chặn mùi hôi từ việc tràn ngược vào nhà.

  • Ống thông khí chính nên được đặt cao, thẳng đứng và thoát ra không gian ngoại thất.

4. Lựa Chọn Vật Liệu và Thiết Bị Ống

  • Chọn ống và thiết bị làm từ vật liệu chất lượng, phù hợp với nước cấp và nước thải.

  • Đảm bảo rằng các kích thước và đường kính của ống và thiết bị khớp nhau để tránh tắc nghẽn và rò rỉ.

5. Đảm Bảo An Toàn Trong Quá Trình Lắp Đặt

  • Lắp đặt ống nước cấp và ống thoát nước phải tuân thủ các quy định an toàn và xây dựng.

  • Sử dụng công cụ và thiết bị bảo vệ cá nhân để tránh chấn thương và bảo vệ sức khỏe.

6. Kiểm Tra Kỹ Lưỡng

  • Trước khi đóng tường hoặc lát nền, hãy kiểm tra kỹ lưỡng hệ thống thoát nước để đảm bảo không có rò rỉ và mọi thiết bị đều hoạt động đúng cách.

7. Bảo Trì Định Kỳ

  • Thực hiện bảo trì định kỳ để đảm bảo hệ thống thoát nước luôn hoạt động hiệu quả.

  • Làm sạch bẫy nước và ống thoát nước định kỳ để ngăn chặn tắc nghẽn.

Lưu ý: Luôn tuân thủ các quy định và tiêu chuẩn kỹ thuật cụ thể của khu vực bạn đang sống khi lắp đặt hệ thống thoát nước.



Những Lưu Ý Khi Lắp Đặt

Lắp đặt hệ thống thoát nước trong nhà đòi hỏi sự chú ý đặc biệt đến các nguyên tắc kỹ thuật nhằm đảm bảo hiệu suất cao, tránh tắc nghẽn, mùi hôi, và đảm bảo an toàn cho môi trường. Dưới đây là một số lưu ý quan trọng trong quá trình lắp đặt hệ thống thoát nước:

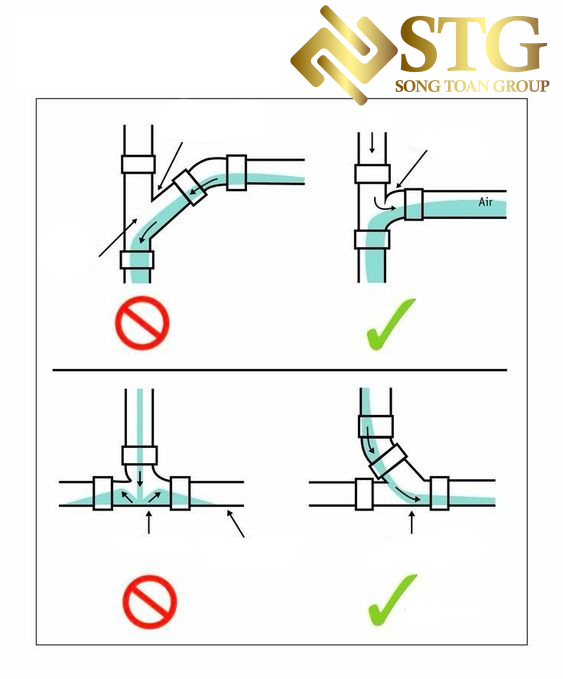

  1. Hạn chế sử dụng nối chữ "T" trong hệ thống nước thải, trừ khi sử dụng cho ống thoát khí. Nối chữ "T" có thể gây tách biệt dòng chảy nước thải, giảm áp suất và tăng khả năng tắc nghẽn. Các ống thoát khí mới là người duy nhất được phép sử dụng nối chữ "T" để thông khí hệ thống.

  2. Đặt cửa thăm đúng vị trí: Bố trí cửa thăm ở phía dòng chảy và hướng lên của bẫy nước để dễ kiểm tra, vệ sinh, và xử lý sự cố.

  3. Hạn chế sử dụng nối chữ "X" trong hệ thống nước thải, vì nó có thể gây va chạm dòng chảy nước thải và tăng nguy cơ tắc nghẽn.

  4. Đối với các ống thoát nước ngang, đảm bảo độ dốc là 1/50 để tránh tắc nghẽn và rò rỉ.

  5. Kiểm tra và bảo dưỡng định kỳ hệ thống thoát nước để phát hiện sớm các vấn đề và duy trì hiệu suất.

  6. Tuân thủ quy định và tiêu chuẩn kỹ thuật địa phương để đảm bảo hệ thống an toàn và hiệu quả.

  7. Liên hệ với chuyên gia khi cần sửa chữa hoặc gặp sự cố. Lắp đặt và bảo trì hệ thống thoát nước là công việc chuyên nghiệp, đòi hỏi sự chú ý đặc biệt để tránh tình trạng không mong muốn.

Nhớ rằng, nếu bạn không có kinh nghiệm hoặc tự tin, luôn tìm sự giúp đỡ từ chuyên gia hoặc người làm nghề có kinh nghiệm để đảm bảo rằng công việc được thực hiện đúng cách.

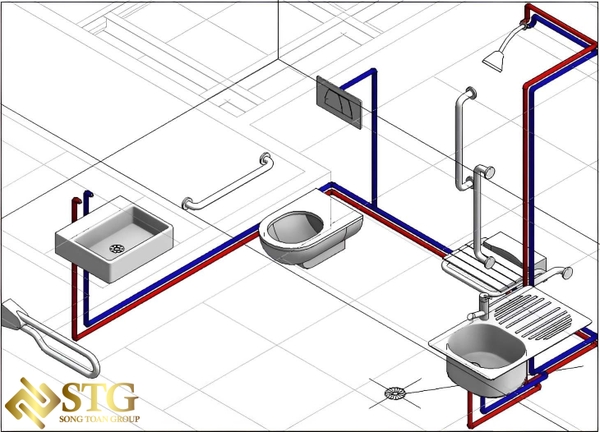

Cách Lắp Ống Nước Trong Nhà

Lắp đặt ống thoát nước trong nhà đòi hỏi sự chính xác và chuẩn bị kỹ lưỡng. Dưới đây là một hướng dẫn cụ thể về cách lắp đặt ống thoát nước:

Bước 1: Xác định Vị Trí và Lấy Dấu

  1. Chuẩn bị Bản Vẽ: Sử dụng bản vẽ của hệ thống thoát nước để xác định vị trí cụ thể của đường ống, các thiết bị, và các điểm chờ.

  2. Lấy Dấu Nền: Xác định điểm đặt dấu nền để bắt đầu công việc. Sử dụng công cụ đo lường để chính xác khoảng cách và độ cao của các đầu chờ, ống, và các điểm quan trọng khác.

  3. Đánh Dấu Lên Tường: Sử dụng bút hoặc bút lông đen để đánh dấu trên tường tại các vị trí cần lắp đặt đường ống, bẫy nước, và các thiết bị khác. Đảm bảo rằng các dấu đều đặn và dễ nhìn.

Bước 2: Chuẩn Bị Vật Liệu và Dụng Cụ

  1. Kiểm Tra Vật Liệu: Đảm bảo rằng bạn đã chuẩn bị đủ vật liệu, bao gồm ống nước, ống thoát nước, các kẹp đinh, và các phụ kiện kết nối.

  2. Sắp Xếp Dụng Cụ: Chuẩn bị các dụng cụ cần thiết như máy khoan, máy cắt ống, bộ đo, cờ lê, và keo chống rò rỉ.

Bước 3: Tiến Hành Lắp Đặt

  1. Bắt Đầu từ Điểm Cao Nhất: Bắt đầu lắp đặt từ điểm cao nhất của hệ thống, thường là các đầu chờ hoặc các thiết bị nước nóng.

  2. Chú Ý Đến Độ Dốc: Khi lắp đặt ống thoát nước ngang, hãy chú ý đến độ dốc. Ống cần có độ nghiêng nhẹ để đảm bảo nước thoát đi mà không tạo cặn.

  3. Sử Dụng Kẹp Đinh Để Gắn Ống: Kẹp đinh giúp giữ ống ổn định và tránh việc chúng bị chệch hướng.

  4. Lắp Đặt Các Thiết Bị Nước: Khi đã có ống, tiến hành lắp đặt các thiết bị nước như sen tắm, bồn cầu, chậu rửa, và bình nước nóng.

  5. Kiểm Tra Rò Rỉ: Sau khi lắp đặt, hãy kiểm tra kỹ lưỡng để đảm bảo không có rò rỉ nước. Sử dụng keo chống rò rỉ nếu cần thiết.

Bước 4: Kiểm Tra và Điều Chỉnh

  1. Kiểm Tra Áp Suất Nước: Mở cả nước nóng và nước lạnh để kiểm tra áp suất nước và đảm bảo mọi thứ hoạt động đúng cách.

  2. Điều Chỉnh Nếu Cần Thiết: Nếu có bất kỳ vấn đề nào xuất hiện, điều chỉnh độ dốc, vị trí của ống, hoặc các thiết bị để khắc phục sự cố.

  3. Kiểm Tra Nước Thải: Đảm bảo rằng nước thoát đi mạnh mẽ và không có vấn đề về tắc nghẽn.

  4. Xóa Dấu Trên Tường: Khi mọi thứ đã hoàn tất và kiểm tra đều được, bạn có thể xóa các dấu đã đánh để hoàn thiện quá trình lắp đặt.

Lưu ý rằng nếu bạn không chắc chắn hoặc không có kinh nghiệm, nên tìm sự giúp đỡ từ chuyên gia để đảm bảo an toàn và hiệu suất của hệ thống thoát nước trong nhà.

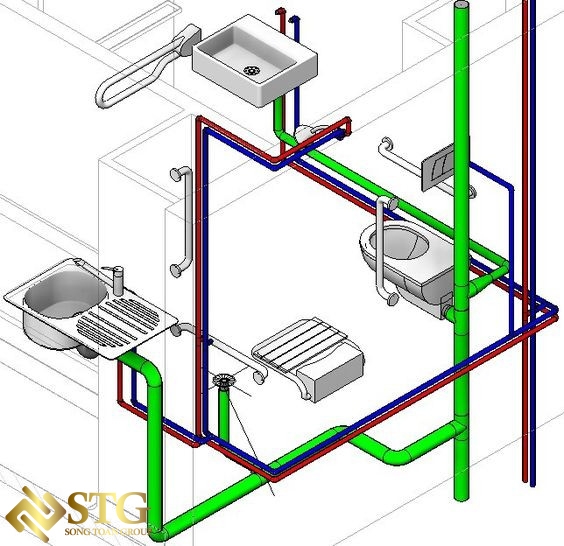

Lắp Đặt Ống Thoát Nước Trong Nhà

Lắp đặt ống thoát nước trong nhà đòi hỏi sự chính xác và chuẩn bị kỹ lưỡng. Dưới đây là một hướng dẫn cụ thể về cách lắp đặt ống thoát nước:

Bước 1: Xác định Vị Trí và Lấy Dấu

  1. Chuẩn bị Bản Vẽ: Sử dụng bản vẽ của hệ thống thoát nước để xác định vị trí cụ thể của đường ống, các thiết bị, và các điểm chờ.

  2. Lấy Dấu Nền: Xác định điểm đặt dấu nền để bắt đầu công việc. Sử dụng công cụ đo lường để chính xác khoảng cách và độ cao của các đầu chờ, ống, và các điểm quan trọng khác.

  3. Đánh Dấu Lên Tường: Sử dụng bút hoặc bút lông đen để đánh dấu trên tường tại các vị trí cần lắp đặt đường ống, bẫy nước, và các thiết bị khác. Đảm bảo rằng các dấu đều đặn và dễ nhìn.

Bước 2: Chuẩn Bị Vật Liệu và Dụng Cụ

  1. Kiểm Tra Vật Liệu: Đảm bảo rằng bạn đã chuẩn bị đủ vật liệu, bao gồm ống nước, ống thoát nước, các kẹp đinh, và các phụ kiện kết nối.

  2. Sắp Xếp Dụng Cụ: Chuẩn bị các dụng cụ cần thiết như máy khoan, máy cắt ống, bộ đo, cờ lê, và keo chống rò rỉ.

Bước 3: Tiến Hành Lắp Đặt

  1. Bắt Đầu từ Điểm Cao Nhất: Bắt đầu lắp đặt từ điểm cao nhất của hệ thống, thường là các đầu chờ hoặc các thiết bị nước nóng.

  2. Chú Ý Đến Độ Dốc: Khi lắp đặt ống thoát nước ngang, hãy chú ý đến độ dốc. Ống cần có độ nghiêng nhẹ để đảm bảo nước thoát đi mà không tạo cặn.

  3. Sử Dụng Kẹp Đinh Để Gắn Ống: Kẹp đinh giúp giữ ống ổn định và tránh việc chúng bị chệch hướng.

  4. Lắp Đặt Các Thiết Bị Nước: Khi đã có ống, tiến hành lắp đặt các thiết bị nước như sen tắm, bồn cầu, chậu rửa, và bình nước nóng.

  5. Kiểm Tra Rò Rỉ: Sau khi lắp đặt, hãy kiểm tra kỹ lưỡng để đảm bảo không có rò rỉ nước. Sử dụng keo chống rò rỉ nếu cần thiết.

Bước 4: Kiểm Tra và Điều Chỉnh

  1. Kiểm Tra Áp Suất Nước: Mở cả nước nóng và nước lạnh để kiểm tra áp suất nước và đảm bảo mọi thứ hoạt động đúng cách.

  2. Điều Chỉnh Nếu Cần Thiết: Nếu có bất kỳ vấn đề nào xuất hiện, điều chỉnh độ dốc, vị trí của ống, hoặc các thiết bị để khắc phục sự cố.

  3. Kiểm Tra Nước Thải: Đảm bảo rằng nước thoát đi mạnh mẽ và không có vấn đề về tắc nghẽn.

  4. Xóa Dấu Trên Tường: Khi mọi thứ đã hoàn tất và kiểm tra đều được, bạn có thể xóa các dấu đã đánh để hoàn thiện quá trình lắp đặt.

Lưu ý rằng nếu bạn không chắc chắn hoặc không có kinh nghiệm, nên tìm sự giúp đỡ từ chuyên gia để đảm bảo an toàn và hiệu suất của hệ thống thoát nước trong nhà.

Phần 2 (P2), bài viết sẽ chia sẻ các Chú Ý Đặc Biệt Lắp Đặt / Một Số Lỗi Thường Gặp trong quá trình lắp đặt hệ thống cấp thoát nước trong nhà.
