Tìm Hiểu Chi Tiết Về Check Valve: Loại Van "Một Chiều" Bảo Vệ Hệ Thống Hiệu Quả - P3

Admin Song Toàn
Ngày 24/07/2024

Chào mừng các bạn quay trở lại với STG ! Trong phần trước, chúng ta đã cùng tìm hiểu về Gate Valve (Van Cổng) và Globe Valve (Van Cầu). Tiếp nối chủ đề về van, hôm nay STG sẽ giới thiệu thêm về những loại van còn lại, mang đến cho bạn bức tranh toàn cảnh về thế giới van đa dạng và đầy thú vị.

Bạn có còn nhớ về Gate Valve, Globe Valve và Ball Valve van quen thuộc trong các hệ thống đường ống? Nếu trí nhớ của bạn đã hơi "lơ mơ", hãy nhấp ngay vào các liên kết dưới đây để ôn lại kiến thức nhé:

Sự Ra Đời Của Valve, Định Nghĩa, Chức Năng, Phân Loại - P1

Ball Valve: Tìm Hiểu Chi Tiết Về Loại Van Công Nghiệp Phổ Biến Này - P2

Check Valve, hay còn gọi là Van Chặn, là loại van đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả vận hành cho hệ thống đường ống. Van Chặn cho phép lưu chất di chuyển theo một chiều nhất định, ngăn chặn dòng chảy ngược lại, bảo vệ các thiết bị và ngăn ngừa sự cố.

Khái Niệm Và Chức Năng

Check Valve được sử dụng phổ biến trong nhiều ngành công nghiệp, bao gồm:

  • Dầu khí: Ngăn chặn rò rỉ khí đốt, bảo vệ máy bơm và các thiết bị khác.

  • Hóa chất: Ngăn chặn hóa chất độc hại chảy ngược, đảm bảo an toàn cho người vận hành và môi trường.

  • Cấp thoát nước: Ngăn chặn nước thải chảy ngược vào hệ thống, bảo vệ nguồn nước sạch.

  • Hệ thống HVAC: Ngăn chặn khí lạnh chảy ngược lại máy nén, tăng hiệu quả làm lạnh.

  • Động cơ đốt trong: Ngăn chặn khí thải chảy ngược lại buồng đốt, đảm bảo hoạt động động cơ.

Bạn có thể xem các bài viết về Check Vale trong cụm từ khóa trên thanh tìm kiếm: Check valve, van một chiều, van chống chảy ngược, bảo vệ hệ thống

Nguyên Lý Hoạt Động

Cấu tạo cơ bản của Check Valve bao gồm:

  • Thân van: Được làm từ nhiều vật liệu khác nhau như gang, thép, inox, nhựa,...

  • Cửa van: Có thể di chuyển tự do theo một hướng, đóng kín khi không có dòng chảy hoặc khi có sự cố.

  • Lò xo: Giúp đẩy cửa van đóng lại khi dòng chảy ngừng hoặc đảo chiều.



Các Loại Check Valve Phổ Biến

Hiện nay, có rất nhiều loại Check Valve khác nhau trên thị trường, mỗi loại có những ưu điểm và nhược điểm riêng. Một số loại Check Valve phổ biến bao gồm:

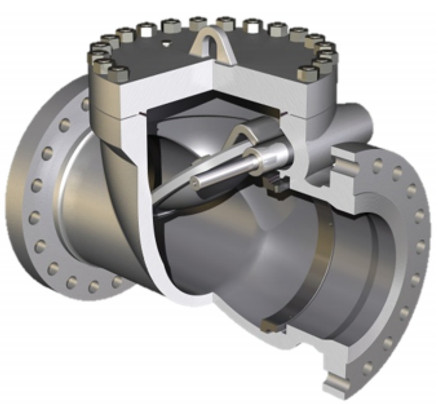

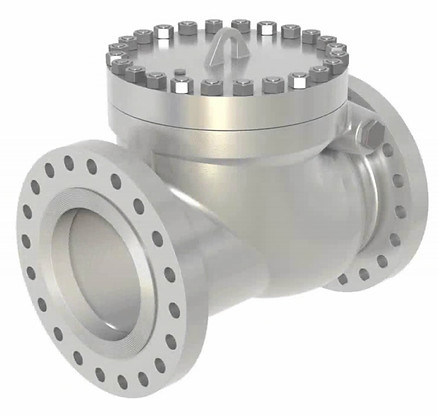

  • Swing check valve (Van Chặn Bập Bênh): Cửa van di chuyển như một cái xích đu, được sử dụng phổ biến cho các hệ thống có lưu lượng lớn và áp suất thấp.

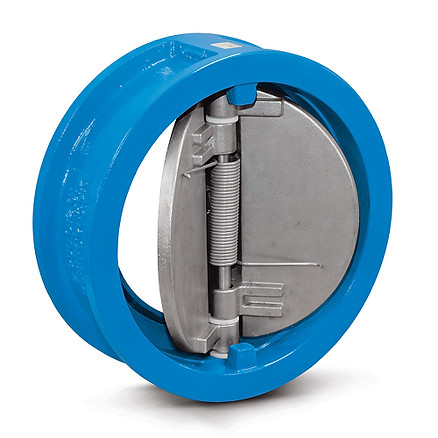

  • Dual Plate Check valve (Van Chặn Hai Đĩa): Gồm hai đĩa hình bán nguyệt được gắn vào một bản lề trung tâm, nhỏ gọn và có nhiều ứng dụng. Tuy nhiên, không sử dụng khi chênh lệch áp suất lớn hoặc thường xuyên đóng mở van.

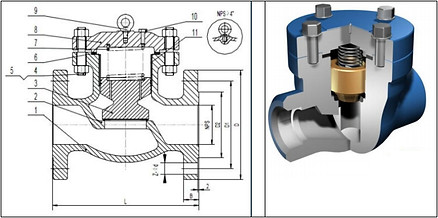

  • Piston Lift Check valve (Van Chặn Nâng Pit-tông): Hoạt động dựa trên sự co dãn của lò xo, đóng nhanh, dễ dàng lắp đặt và bảo trì. Được sử dụng trong các đường ống nằm ngang có kích thước nhỏ.

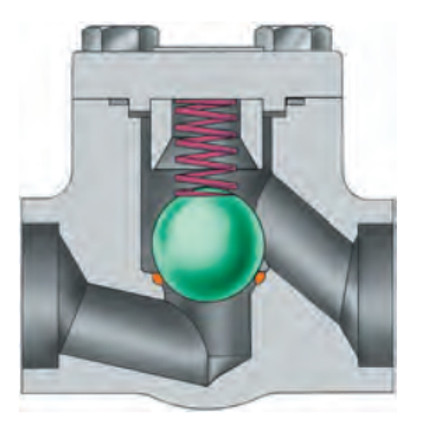

  • Ball Lift Check valve (Van Chặn Nâng Bóng): Tương tự như Piston Lift Check valve, nhưng dùng một quả cầu để điều khiển dòng chảy. Phù hợp với các lưu chất nhiệt độ cao và độ nhớt cao.

​​​​​​​

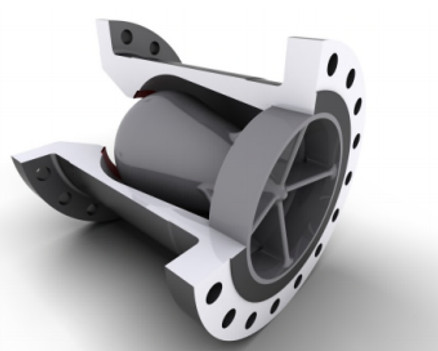

  • Nozzle Check valve (Van Chặn Chùm): Được sử dụng để ngăn dòng chảy ngược tại các máy nén, bơm. Nhạy với sự thay đổi áp suất và vận tốc dòng chảy, không sử dụng khi tốc độ dòng chảy thấp. Ít rò rỉ hơn so với các loại van khác.

​​​​​​​

Lựa chọn loại Check Valve phù hợp phụ thuộc vào nhiều yếu tố như lưu lượng, áp suất, nhiệt độ, độ nhớt của lưu chất, và điều kiện vận hành hệ thống.

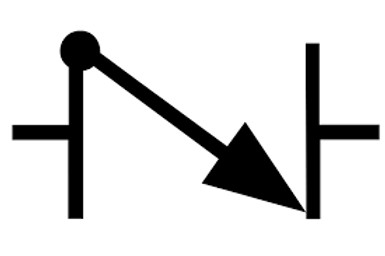

Ký hiệu Check Valve trong bản vẽ P&ID

Ký hiệu Check Valve trong bản vẽ P&ID thường là một hình tròn với một mũi tên chỉ ra hướng dòng chảy cho phép. Ngoài ra, có thể có thêm các ký hiệu bổ sung để phân biệt các loại Check Valve khác nhau.

Video về nguyên lý hoạt động của Check Valve

Bạn có thể tham khảo video sau để hiểu rõ hơn về nguyên lý hoạt động của Check Valve:

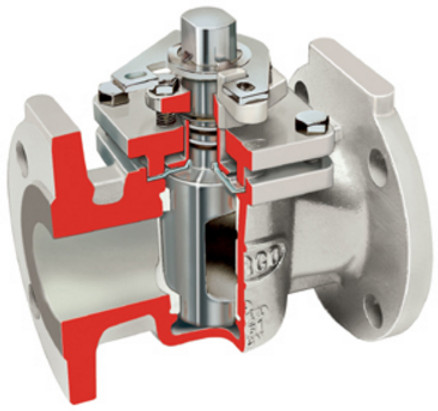

Plug Valve - Van Ổ Cắm

Plug Valve, hay còn gọi là Van Ổ Cắm, là loại van được sử dụng phổ biến trong các hệ thống công nghiệp nhờ khả năng đóng mở nhanh chóng và hiệu quả. Van Ổ Cắm hoạt động dựa trên nguyên lý chèn một nút van hình trụ vào thân van để đóng hoặc mở cửa van, mang đến nhiều ưu điểm vượt trội so với các loại van khác.

Ưu điểm nổi bật của Plug Valve:

  • Tốc độ đóng mở nhanh: Plug Valve có thể được đóng hoặc mở chỉ với một phần tư vòng quay, giúp tiết kiệm thời gian và công sức vận hành.

  • Chịu được áp suất và nhiệt độ cao: Plug Valve được chế tạo từ nhiều vật liệu khác nhau như gang, thép, inox, có khả năng chịu được áp suất và nhiệt độ cao, đáp ứng nhu cầu sử dụng đa dạng trong các môi trường khắc nghiệt.

  • Khả năng chống mài mòn tốt: Nút van hình trụ được thiết kế để tối ưu hóa diện tích tiếp xúc với dòng chảy, hạn chế ma sát và mài mòn, giúp kéo dài tuổi thọ van.

  • Ít bị rò rỉ: Cấu tạo kín khít của Plug Valve giúp ngăn chặn rò rỉ lưu chất hiệu quả, bảo vệ môi trường và đảm bảo an toàn vận hành.

  • Kích thước nhỏ gọn: Plug Valve có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, phù hợp với các hệ thống có diện tích hạn chế.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp:

  • Ngành dầu khí: Plug Valve được sử dụng để đóng mở đường ống dẫn dầu, khí đốt, bùn khoan, v.v.

  • Ngành hóa chất: Van Ổ Cắm được ứng dụng trong hệ thống vận chuyển hóa chất, dung môi, axit, v.v.

  • Ngành công nghiệp nặng: Plug Valve được sử dụng để điều khiển dòng chảy trong các hệ thống sản xuất thép, xi măng, khai thác khoáng sản, v.v.

  • Ngành cấp thoát nước: Van Ổ Cắm được sử dụng để đóng mở đường ống dẫn nước, nước thải, v.v.

  • Ngành công nghiệp thực phẩm và đồ uống: Plug Valve được sử dụng để vận chuyển thực phẩm dạng lỏng, nước trái cây, bia, v.v.

Lưu ý khi sử dụng Plug Valve:

  • Không sử dụng cho điều tiết lưu lượng: Do cấu tạo đặc biệt, Plug Valve không phù hợp để điều tiết lưu lượng vì có thể gây mài mòn không đồng đều của cửa van.

  • Lựa chọn vật liệu phù hợp: Vật liệu chế tạo van cần phù hợp với môi trường làm việc, đảm bảo khả năng chịu được áp suất, nhiệt độ và hóa chất.

  • Bảo trì định kỳ: Cần bảo trì Plug Valve định kỳ để đảm bảo van hoạt động hiệu quả và kéo dài tuổi thọ.

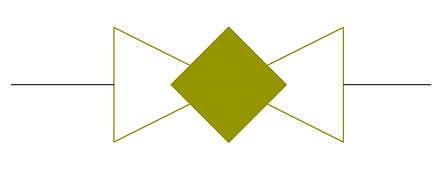

Ký hiệu Plug Valve trong bản vẽ P&ID:

Ký hiệu Plug Valve trong bản vẽ P&ID thường là một hình vuông với một đường chéo bên trong. Ngoài ra, có thể có thêm các ký hiệu bổ sung để phân biệt các loại Plug Valve khác nhau.

Plug Valve là lựa chọn tối ưu cho các hệ thống cần đóng mở nhanh chóng, hiệu quả và tiết kiệm. Với nhiều ưu điểm nổi bật và ứng dụng rộng rãi, Plug Valve đã trở thành loại van không thể thiếu trong nhiều ngành công nghiệp.

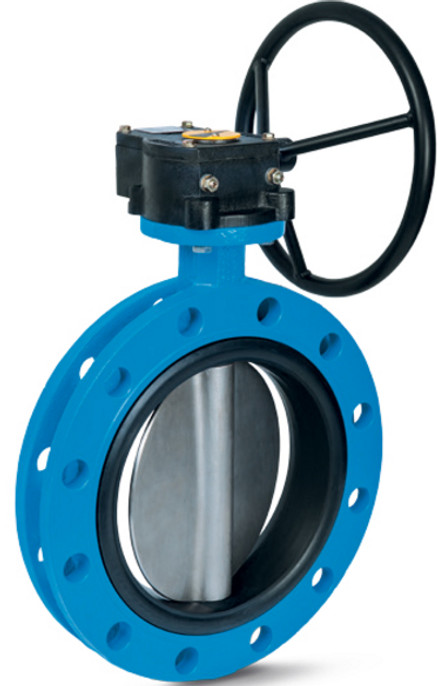

Butterfly Valve - Van Bướm

Butterfly Valve, hay còn gọi là Van Bướm, là loại van được sử dụng phổ biến trong nhiều hệ thống công nghiệp nhờ thiết kế nhỏ gọn, giá thành rẻ và khả năng đóng mở nhanh chóng. Van Bướm hoạt động dựa trên nguyên lý xoay một đĩa van hình dạng cánh bướm để điều khiển lưu lượng dòng chảy.

Ưu điểm nổi bật của Butterfly Valve

  • Thiết kế nhỏ gọn, tiết kiệm không gian: Van Bướm có kích thước nhỏ gọn so với các loại van khác, giúp tiết kiệm diện tích lắp đặt, phù hợp với những khu vực có hạn chế về không gian.

  • Trọng lượng nhẹ: Van Bướm được chế tạo từ nhiều vật liệu như gang, thép, nhựa, có trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt.

  • Giá thành rẻ: So với các loại van khác như Gate Valve, Ball Valve, Butterfly Valve có giá thành rẻ hơn, giúp tiết kiệm chi phí đầu tư cho hệ thống.

  • Hoạt động nhanh chóng: Van Bướm có thể được đóng hoặc mở chỉ với một phần tư vòng quay, giúp tiết kiệm thời gian và công sức vận hành.

  • Chịu được áp suất cao: Một số loại Butterfly Valve được chế tạo để chịu được áp suất cao, đáp ứng nhu cầu sử dụng trong các hệ thống có áp suất lớn.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp

  • Hệ thống cấp thoát nước: Van Bướm được sử dụng để đóng mở đường ống dẫn nước, nước thải, v.v.

  • Hệ thống HVAC: Van Bướm được sử dụng để điều khiển lưu lượng khí lạnh trong hệ thống điều hòa không khí.

  • Ngành công nghiệp: Van Bướm được sử dụng trong các hệ thống vận chuyển dầu khí, hóa chất, khoáng sản, v.v.

  • Ngành sản xuất điện: Van Bướm được sử dụng trong hệ thống làm mát nhà máy điện.

  • Ngành xây dựng: Van Bướm được sử dụng trong hệ thống cấp nước cho các tòa nhà, công trình.

Lưu ý khi sử dụng Butterfly Valve

  • Mài mòn và ăn mòn: Cửa van Bướm luôn nằm trong lòng lưu chất, do vậy dễ bị mài mòn và ăn mòn, dẫn đến giảm tuổi thọ van. Nên lựa chọn vật liệu van phù hợp với môi trường làm việc để hạn chế tình trạng này.

  • Độ chính xác: Butterfly Valve có độ chính xác điều khiển lưu lượng thấp hơn so với các loại van khác như Globe Valve.

  • Kích thước: Butterfly Valve có kích thước giới hạn, không phù hợp cho các hệ thống có đường ống lớn.

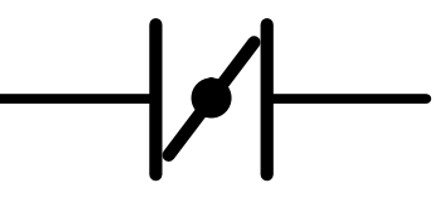

Ký hiệu Butterfly Valve trong P&ID

Ký hiệu Butterfly Valve trong bản vẽ P&ID thường là một hình tròn với một đường thẳng ngang qua. Ngoài ra, có thể có thêm các ký hiệu bổ sung để phân biệt các loại Butterfly Valve khác nhau.

Video về nguyên lý hoạt động của Butterfly Valve

Để hiểu rõ hơn về nguyên lý hoạt động của Butterfly Valve, bạn có thể tham khảo video sau:

Butterfly Valve là lựa chọn tối ưu cho các hệ thống cần tiết kiệm chi phí, không gian và thời gian vận hành. Với nhiều ưu điểm và ứng dụng rộng rãi, Butterfly Valve đã trở thành loại van phổ biến trong nhiều ngành công nghiệp.

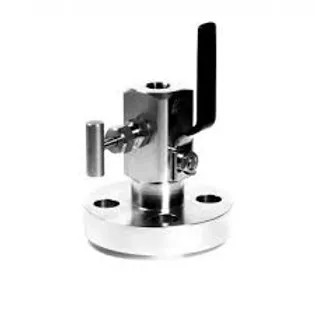

Single Block and Bleed (SBB) và Double Block and Bleed (DBB)

Single Block and Bleed (SBB) và Double Block and Bleed (DBB) là hai loại van được sử dụng phổ biến trong các hệ thống công nghiệp để cô lập và xả áp suất an toàn khi thực hiện bảo trì hoặc sửa chữa. Việc lựa chọn loại van phù hợp phụ thuộc vào các yếu tố như áp suất, độc tính của lưu chất và yêu cầu an toàn của hệ thống.

Single Block and Bleed (SBB)

  • Sử dụng: SBB thường được sử dụng cho các hệ thống có áp suất thấp, lưu chất không độc hại và không phải là dòng process chính.

  • Ưu điểm:

    • Thiết kế đơn giản, giá thành rẻ.

    • Dễ dàng lắp đặt và vận hành.

    • Tiết kiệm không gian.

  • Nhược điểm:

    • Khả năng bảo vệ thấp hơn so với DBB.

    • Nguy cơ rò rỉ cao hơn.

  • Ứng dụng:

    • Hệ thống cấp thoát nước.

    • Hệ thống khí nén.

    • Hệ thống làm mát.

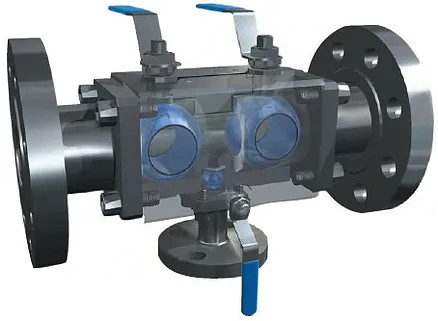

Double Block and Bleed (DBB)

  • Sử dụng: DBB được sử dụng cho các hệ thống có áp suất cao, lưu chất độc hại hoặc nguy hiểm.

  • Ưu điểm:

    • Cấp độ bảo vệ cao, an toàn hơn cho người vận hành.

    • Giảm thiểu nguy cơ rò rỉ.

    • Phù hợp với các hệ thống quan trọng.

  • Nhược điểm:

    • Thiết kế phức tạp hơn, giá thành cao hơn.

    • Kích thước lớn hơn, cần nhiều không gian lắp đặt hơn.

  • Ứng dụng:

    • Ngành dầu khí.

    • Ngành hóa chất.

    • Ngành điện lực.

    • Ngành công nghiệp nặng.

​​​​​​​

Loại van thường sử dụng

  • Cả SBB và DBB thường sử dụng Ball Valve do ưu điểm đóng mở nhanh chóng, kín khít và dễ dàng bảo trì.

  • DBB: Ký hiệu DBB thường là ba hình vuông chồng lên nhau, bên trong mỗi hình vuông là một mũi tên chỉ hướng dòng chảy.

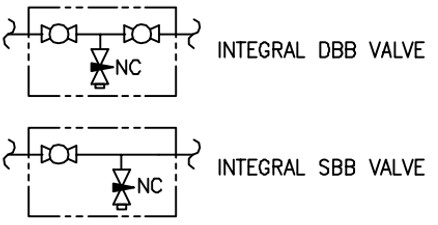

Ký hiệu trong bản vẽ P&ID

  • SBB: Ký hiệu SBB thường là hai hình vuông chồng lên nhau, bên trong mỗi hình vuông là một mũi tên chỉ hướng dòng chảy.

. Video về nguyên lý hoạt động:

​​​​​​​

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Chúc bạn có những trải nghiệm tuyệt vời với sản phẩm của Song Toàn (STG).
