Sự Ra Đời Của Valve, Định Nghĩa, Chức Năng, Phân Loại - P1

Admin Song Toàn
Ngày 26/06/2024

Trên con đường chinh phục thành công, những bước khởi đầu thường là những bước khó khăn nhất. Nếu bạn muốn đạt được thang điểm 10, bạn phải bắt đầu từ thang điểm 0-1 và vượt qua những thử thách ban đầu. Dù sẽ mất rất nhiều thời gian để đạt được những bước đi đầu tiên này, nhưng một khi bạn đã vượt qua, việc chinh phục thang điểm 10 sẽ trở nên dễ dàng hơn. Vì vậy, hãy cùng STG cố gắng mỗi ngày để tiến gần hơn đến mục tiêu của mình.

Hôm nay, STG sẽ chia sẻ về một chủ đề rất quen thuộc với các bạn, đó chính là Valve.

Khái Niệm Và Tầm Quan Trọng Của Valve

Valve, hay van, là một thiết bị cơ khí quan trọng trong các hệ thống đường ống, được sử dụng để kiểm soát dòng chảy của chất lỏng, khí, hoặc các chất rắn lỏng. Chức năng của valve rất đa dạng, từ việc điều chỉnh dòng chảy đến việc ngăn chặn hoặc cho phép dòng chảy qua hệ thống.

Như đã chia sẻ trong bài viết trước, chúng tôi đã giới thiệu về lịch sử ra đời của Valve, định nghĩa, chức năng, phân loại và các bộ phận chính của Valve. Nếu bạn chưa đọc qua, hãy nhấp vào đường link dưới đây để nắm bắt thông tin cơ bản và quan trọng về Valve:

Valves và Ứng Dụng Công Cụ Kaizen Trong Cải Tiến Liên Tục





1. Gate Valve (Van Cổng)

Định nghĩa: Gate valve, hay còn gọi là van cổng, được sử dụng phổ biến trong ngành công nghiệp dầu khí. Loại van này được thiết kế để đóng hoặc mở hoàn toàn dòng chảy trong ống (Isolations). Tuy nhiên, gate valve không được sử dụng để điều chỉnh lưu lượng vì các lý do sau:

  • Lưu chất có thể ăn mòn đĩa van.

  • Lưu lượng điều tiết không chính xác.

  • Không phù hợp với lưu chất là bùn hay có độ nhớt cao.

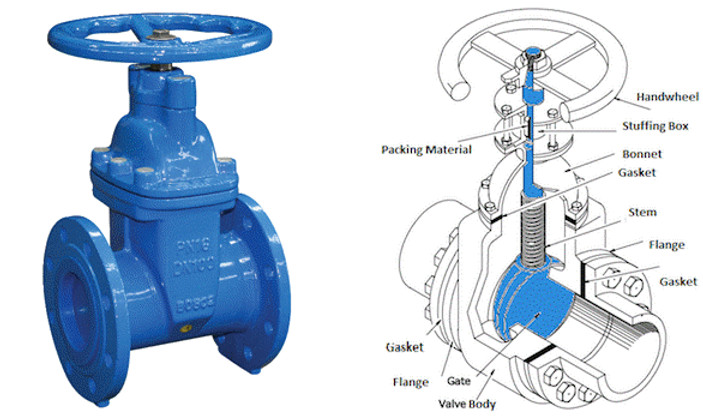

Cấu tạo: Gate valve có đĩa van di chuyển lên xuống giống như một cánh cổng để mở hoặc đóng dòng chảy. Đĩa van là phần màu xanh trong hình dưới đây:

Hiểu Về P&ID và Vai Trò Quan Trọng Trong Quản Lý Thông Tin Kỹ Thuật

Kí hiệu trên bản vẽ P&ID:

Nguyên lý hoạt động:

  • Mở valve:

    • Xoay tay van ngược chiều kim đồng hồ.

    • Tay van sẽ tác động trục van quay theo, nâng đĩa van lên, cho phép lưu chất chảy qua.

  • Đóng valve:

    • Xoay tay van theo chiều kim đồng hồ.

    • Trục van và đĩa van hạ xuống, ngăn chặn lưu chất.



2. Globe Valve (Van Cầu)

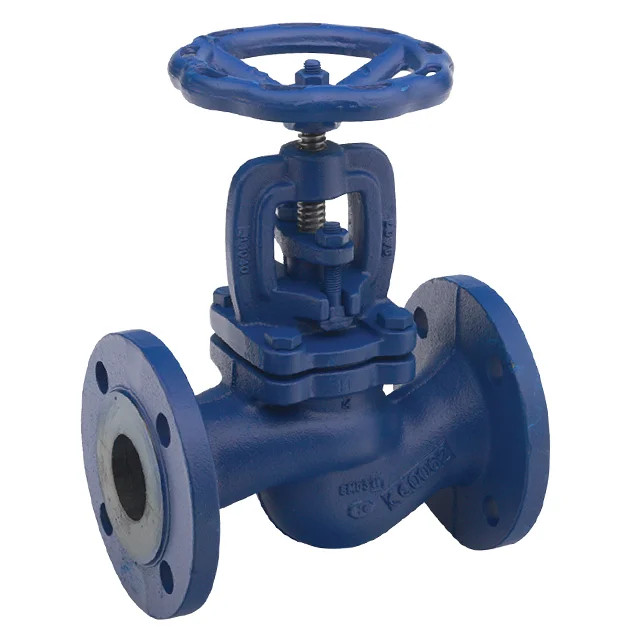

Định nghĩa: Globe valve, hay còn gọi là van cầu, là một loại van được sử dụng rộng rãi trong cả công nghiệp và đời sống. Nếu như vai trò chính của gate valve là Isolations, thì ứng dụng chính của globe valve là điều tiết lưu lượng của lưu chất.

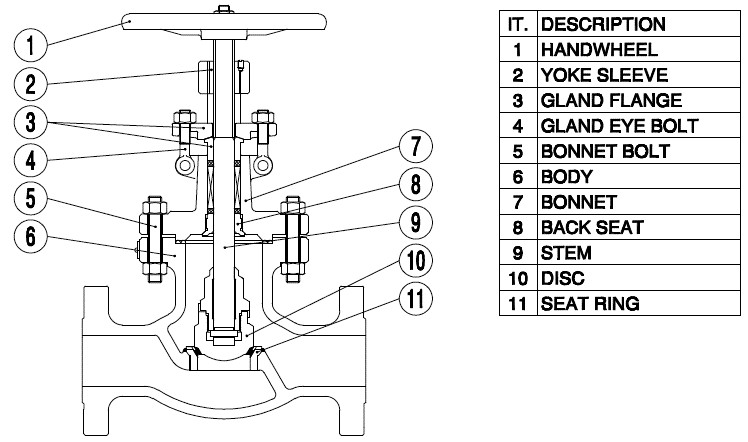

Cấu tạo: Khi tay van quay, đĩa van sẽ được nâng lên và lưu chất sẽ chảy theo hình chữ S. Một ưu điểm của globe valve là đĩa van bị ăn mòn ít và đồng đều hơn so với gate valve.

Kí hiệu trên bản vẽ P&ID:

Nguyên lý hoạt động:

  • Mở valve:

    • Xoay tay van ngược chiều kim đồng hồ.

    • Đĩa van nâng lên, cho phép lưu chất chảy qua theo hình chữ S.

  • Đóng valve:

    • Xoay tay van theo chiều kim đồng hồ.

    • Đĩa van hạ xuống, ngăn chặn lưu chất.

Video tham khảo: Nguyên tắc hoạt động và cấu tạo của Globe Valve (Nguồn: Internet).

Hy vọng với bài chia sẻ hôm nay, các bạn đã có thêm những kiến thức về valve. Sắp tới, STG sẽ đem đến cho các bạn bài viết về Ball Valve – một loại valve được sử dụng đến 80% trong các dự án EPCIC. Chúc các bạn và gia đình có những ngày cuối tuần vui vẻ và hạnh phúc.
