Cách Lắp Đặt Phao Điện Chống Tràn Tự Động Cho Bồn Nước

Admin PKST
Ngày 27/11/2023

Việc lắp đặt Phao CơPhao Điện chống tràn cho bồn nước là một quá trình quan trọng, giúp giải quyết nỗi lo lẫn quên, tránh tình trạng nước tràn ra nhà và tốn công lau dọn. Đối với khách hàng, sự chọn lựa giữa phao cơ và phao điện cũng đặt ra nhiều thắc mắc.

Bài viết dưới đây là một số hướng dẫn chi tiết về cách lắp đặt và ưu điểm của Phao Điện:



Phao Điện Tự Động Chống Tràn Là Gì?

Phao chống tràn bồn nước là một thiết bị thông minh được tích hợp vào hệ thống bồn chứa. Nó giúp tự động điều khiển việc bật và tắt máy bơm nước một cách hiệu quả.

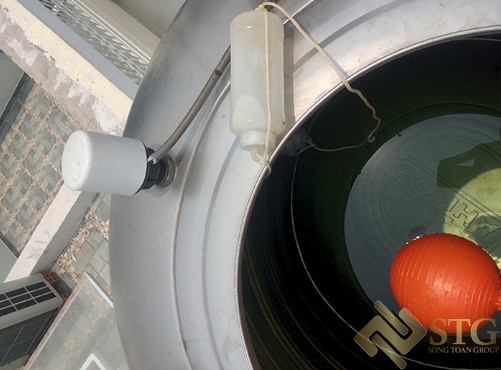

Phao Điện Tự Động

  • Thích hợp cho gia đình sử dụng nước từ giếng bơm.

  • Cấu tạo gồm van thép không gỉ, thân và quả bóng phao làm từ inox, đảm bảo độ bền và chống ăn mòn.



Mục Đích và Cấu Tạo

1. Mục Đích

  • Phao điện, còn được biết đến với nhiều tên gọi khác nhau như van phao điện, phao bồn nước, phao điện máy bơm, phao bơm nước tự động, phao điện chống cạn, phao bể nước, hoặc công tắc điện phao nước tùy thuộc vào địa phương, có chức năng chính là báo tự động khi cần bơm nước lên bể khi mức nước giảm, và tự động ngắt nước khi bể đầy, tránh tình trạng tràn nước và cạn kiệt nguồn nước.

2. Cấu Tạo Cơ Bản

  • Phao điện có cấu tạo đơn giản nhưng hiệu quả. Nó bao gồm một công tắc với các tiếp điểm dẫn điện được điều khiển bởi các cơ cấu cơ khí liên quan đến sự thay đổi của mức nước cần giám sát. Khi mức nước thay đổi, các cơ cấu cơ khí sẽ tác động lên công tắc, làm thay đổi trạng thái tiếp điểm của phao điện từ đóng sang mở hoặc ngược lại.

Nếu téc nước của bạn đặt ở vị trí cao (ví dụ: mái nhà cao tầng), lực đẩy nước lên téc có thể yếu và có thể gây cháy máy bơm. Để giải quyết vấn đề này, lắp đặt máy bơm tăng áp lực sẽ giúp đảm bảo hiệu suất bơm nước mạnh mẽ và ổn định.

3. Ưu Điểm của Phao Điện Tự Ngắt

  • Hoạt động hoàn toàn tự động.

  • Độ tin cậy và chính xác cao.

  • Phổ biến và dễ tìm thấy trên thị trường.

  • Tuổi thọ cao (5-10 năm) và chịu được thời tiết khắc nghiệt.

  • Dễ sử dụng và lắp đặt.

  • Giá cả hợp lý, phù hợp với nhiều người tiêu dùng.

Việc sử dụng phao điện tự động mang lại nhiều lợi ích, đồng thời giải quyết hiệu quả các vấn đề liên quan đến quản lý và sử dụng nguồn nước.



Sự Khác Biệt Phao Cơ và Phao Điện

1. Nguyên Lý Hoạt Động của Phao Cơ Chống Tràn

Phao cơ chống tràn không đòi hỏi nguồn điện để hoạt động và được ưa chuộng vì đơn giản và hiệu quả. Nguyên lý hoạt động của phao cơ là sự tận dụng mức nước trong bồn chứa để điều khiển van đóng-mở.

  • Bơm Nước Vào Bồn:

    • Khi mức nước trong bồn chứa giảm xuống dưới mức cho phép, phao cơ mở van nguồn nước chính.

  • Ngắt Nước Khi Đầy Bồn:

    • Khi mực nước trong bồn chứa đạt đến mức đầy, phao cơ đóng van nguồn nước, ngăn chặn sự cấp nước vào bồn.

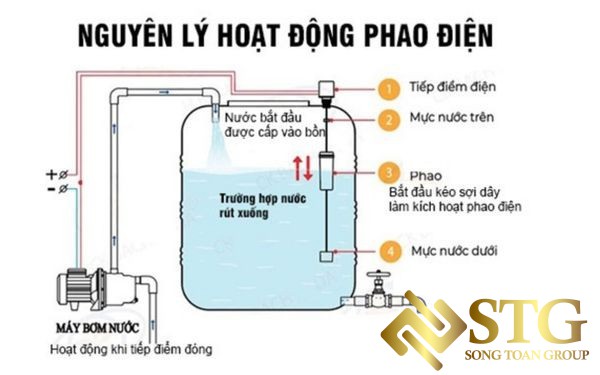

2. Nguyên Lý Hoạt Động của Phao Điện Chống Tràn Tự Động

Phao điện thực hiện chức năng bơm nước từ nguồn dưới lên bồn một cách tự động, được điều khiển bởi van phao điện để duy trì mực nước.

  • Bơm Nước Khi Mức Thấp:

    • Khi mực nước trong bồn giảm xuống dưới mức quy định, phao điện tự động kích hoạt bơm nước để cung cấp nước lên bồn.

  • Ngắt Bơm Khi Đầy Bồn:

    • Khi mức nước đạt đến mức chúng ta thiết lập, phao điện tự động ngắt bơm, ngăn cấp nước và đảm bảo bồn không tràn.

3. Ưu Điểm và Hạn Chế

  • Phao Cơ:

    • Ưu Điểm: Không cần nguồn điện, đơn giản, độ tin cậy cao.

    • Hạn Chế: Có thể bị ảnh hưởng bởi mực nước dao động.

  • Phao Điện:

    • Ưu Điểm: Hoạt động tự động, chính xác, an toàn.

    • Hạn Chế: Đòi hỏi nguồn điện, giá thành có thể cao hơn.

Việc lựa chọn giữa phao cơ và phao điện phụ thuộc vào nhu cầu và điều kiện sử dụng cụ thể của từng người tiêu dùng.

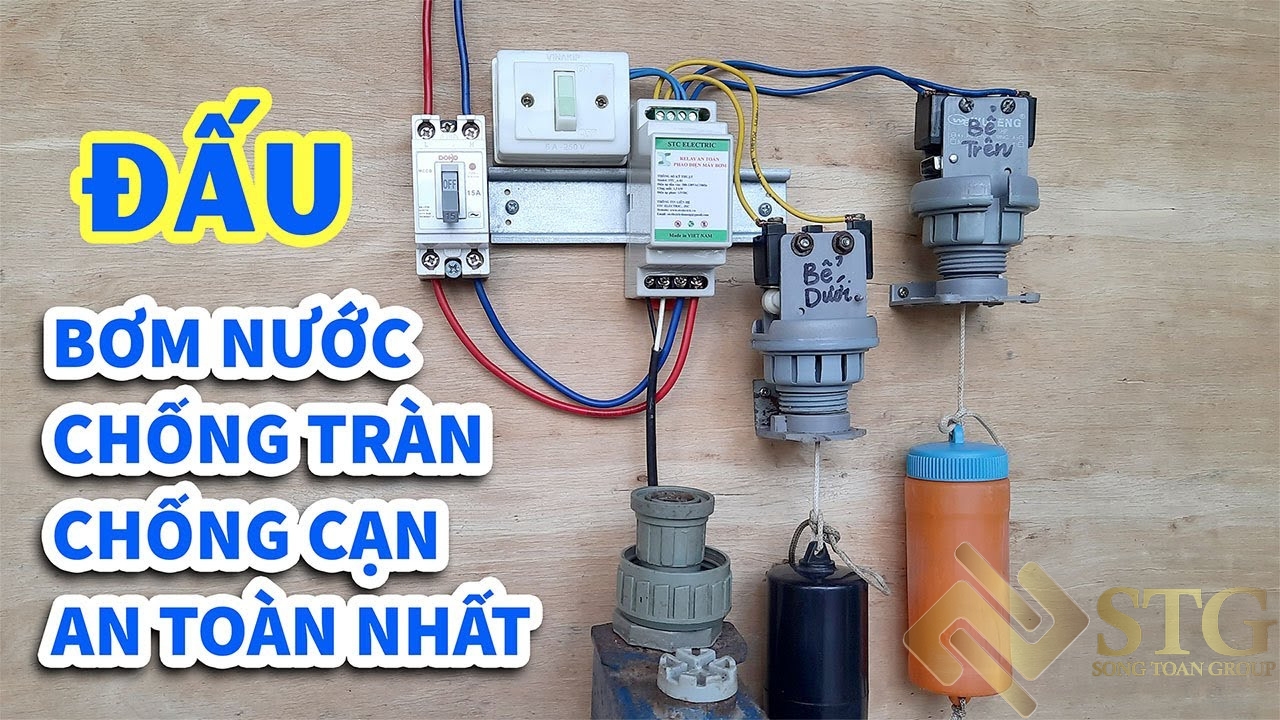

Cách Lắp Đặt Phao Điện Cho Bồn Nước

Khi thực hiện lắp đặt phao điện chống tràn cho bồn nước, việc chọn vị trí cũng như đảm bảo sự cân bằng và an toàn của hệ thống là rất quan trọng. Dưới đây là hướng dẫn chi tiết các bước cần thực hiện:

1. Chọn Vị Trí Cân Bằng:

  • Chọn một vị trí cân bằng để lắp đặt phao điện, đảm bảo phao luôn nằm theo phương thẳng đứng so với mặt đất.

2. Treo Dây Phao:

  • Treo hai quả phao thẳng phía dưới hộp tiếp điểm bằng dây, đảm bảo dây có thể trượt tự do để không làm trở ngại cho sự di chuyển lên xuống của phao.

  • Treo hai quả phao so le, một quả bên cao và một quả bên thấp, chênh nhau khoảng 30-60 cm. Điều này giúp đặt trước mực nước cao nhất và thấp nhất mà phao có thể đạt được.

3. Đi Dây Điện:

  • Dây điện từ hai quả phao sẽ đi qua cầu dao bảo vệ, sau đó đi lên hộp tiếp điểm và từ đó xuống máy bơm nước.

  • Dự kiến trước mực nước cao nhất và thấp nhất để đảm bảo hệ thống hoạt động đúng cách.

4. Đi Dây Điện Cho Máy Bơm:

  • Điện từ cầu dao được truyền tới công tắc tự động trên nóc bể, sau đó đi xuống máy bơm.

  • Nếu công tắc có 2 cực đấu dây, hãy đảm bảo dây nóng đi qua công tắc. Nếu có dây nguội, nó có thể đi thẳng đến máy bơm.

5. An Toàn Khi Dẫn Nguồn Điện:

  • Sử dụng dây nguội khi dẫn nguồn điện lên bồn nước để tránh rủi ro cháy nổ.

  • Đảm bảo rằng dây nguội được kết nối đúng cách để đảm bảo an toàn cho người sử dụng.

6. Kiểm Tra và Bật Cầu Dao:

  • Kiểm tra kỹ lưỡng cả hệ thống để đảm bảo không có sự cố nào xảy ra.

  • Bật cầu dao để kiểm tra hoạt động của hệ thống.

Với những bước này, bạn sẽ có thể lắp đặt phao điện chống tràn cho bồn nước một cách an toàn và hiệu quả.



Khi Nào Nên Sử Dụng Phao Cơ / Phao Điện

1. Phao Cơ

Bạn nên sử dụng phao cơ trong trường hợp sử dụng nguồn nước trực tiếp từ thủy cục (nước máy) đi vào bồn nước. Các trường hợp sử dụng phao cơ bao gồm:

  • Nước Máy Trực Tiếp:

    • Phao cơ là lựa chọn tốt khi bạn kết nối bồn nước trực tiếp với nguồn nước máy.

  • Tự Ngắt và Bơm Nước:

    • Nguyên lý hoạt động của phao cơ là tự động ngắt nước khi bồn đầy và tự động bơm nước vào bồn khi cần.

2. Phao Điện

Phao điện là lựa chọn phù hợp khi sử dụng máy bơm để cung cấp nước lên bồn. Các trường hợp sử dụng phao điện bao gồm:

  • Máy Bơm Nước:

    • Khi sử dụng máy bơm để cung cấp nước lên bồn, phao điện chống tràn là giải pháp hiệu quả.

  • Tự Động Ngắt và Bơm Nước:

    • Phao điện tự động ngắt khi bồn đầy và tự động bơm nước vào bồn khi cần, giúp duy trì mức nước ổn định.

Lựa Chọn Phù Hợp:

  • Đối với nguồn nước máy, phao cơ là lựa chọn tiết kiệm và đơn giản.

  • Đối với nguồn nước từ máy bơm, phao điện cung cấp tính tự động và chính xác cao.

Ghi Chú: Đối với cả phao cơ và phao điện, việc lựa chọn phụ thuộc vào nguồn nước bạn đang sử dụng và nhu cầu cụ thể của hệ thống bơm nước.



Khi Nào Nên Sử Dụng Cả Phao Cơ / Phao Điện

Thường thì mọi người thường chọn sử dụng một trong hai loại phao chống tràn cho bồn nước. Tuy nhiên, có những trường hợp cụ thể khi việc sử dụng cả phao cơ và phao điện là cần thiết.

Khi Nước Thủy Cục Lên Quá Mạnh:

  • Trong trường hợp nước thủy cục tăng mạnh đột ngột, đặc biệt là về đêm, có thể dẫn đến tình trạng tràn bồn.

Sử Dụng Cả Phao Cơ và Phao Điện:

  • Đối với bồn đã sử dụng phao điện máy bơm để tự động bơm nước, sử dụng cả phao cơ có thể giải quyết vấn đề tràn nước vào buổi tối.

Tình Huống Cụ Thể:

  • Khi phao điện đã ngắt máy bơm và nước vẫn tiếp tục tràn qua, phao cơ sẽ đảm nhận vai trò ngắt nguồn nước và giữ cho tình trạng không tràn.

Lợi Ích:

  • Việc sử dụng cả hai loại phao giúp đảm bảo tính an toàn và tự động của hệ thống, ngăn chặn hiện tượng tràn bồn trong mọi tình huống.

Lưu Ý An Toàn:

  • Khi lắp đặt cả phao cơ và phao điện, nên tư vấn với người chuyên nghiệp để đảm bảo an toàn và hiệu quả của hệ thống.

Nhớ rằng, việc sử dụng cả hai loại phao cơ và phao điện phụ thuộc vào tình hình cụ thể của hệ thống và nhu cầu bảo đảm an toàn trong mọi điều kiện.

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Hy vọng bài viết sẽ giúp bạn biết thêm về cách lắp phao chống tràn, hiệu quả tại nhà. Nếu gặp vấn đề hay có thắc mắc gì, bạn có thể phản hồi 0833 844 899 để được hỗ trợ nhé !
