Cách Buộc Dây Vải Nối Ống Nước Mềm Vào Vòi Nước Mẹo Vặt Hiệu Quả
Cách Buộc Dây Vải Nối Ống Nước Mềm Vào Vòi Nước Mẹo Vặt Hiệu Quả
Admin PKST
Ngày
19/11/2023
Đôi khi, khi bạn cần sử dụng nước từ vòi nước và vòi nước lại ở xa, việc nối dài ống nước mềm trở nên cần thiết. Tuy nhiên, áp lực nước trong ống thường lớn và không sử dụng vật liệu cố định có thể dẫn đến rò rỉ nước hoặc ống tuột ra trong quá trình sử dụng.
Để giải quyết vấn đề này, bạn có thể sử dụng một sợi dây vải và áp dụng một số bước đơn giản sau:

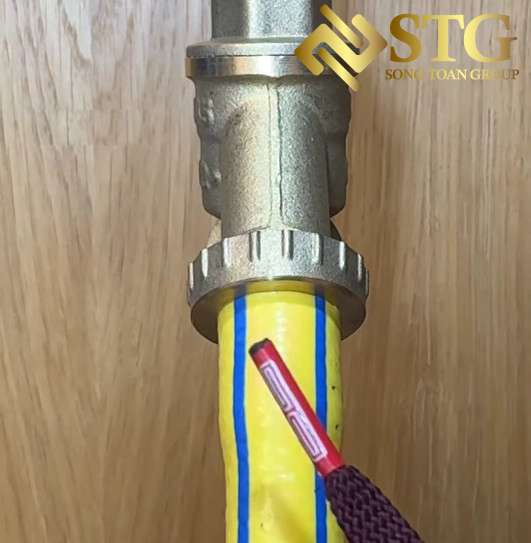

Chuẩn bị Dây Vải
Chọn một sợi dây vải với kích thước và chất liệu chắc chắn.
Nếu không có dây vải, bạn có thể sử dụng bất kỳ loại dây nào có sẵn miễn là đủ chắc chắn.

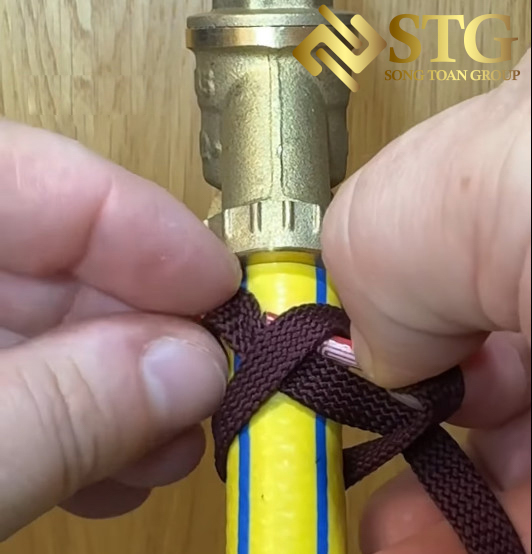

Đan Chéo Dây
Nối ống nước mềm vào vòi nước và tạo ra một đường đan chéo bằng cách vòng sợi dây qua sau phần nối ống và tạo ra một đường chéo giữa hai đầu sợi dây.

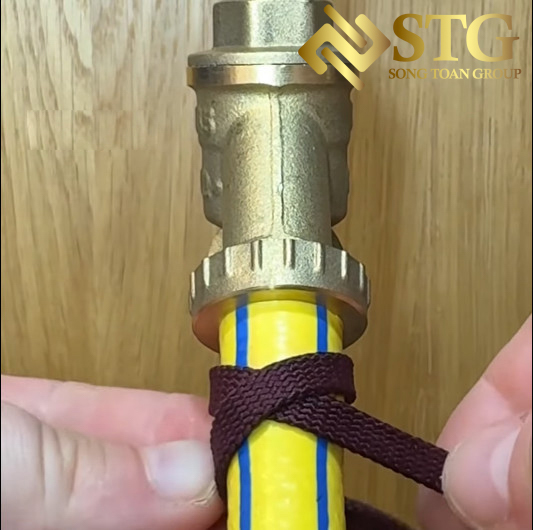

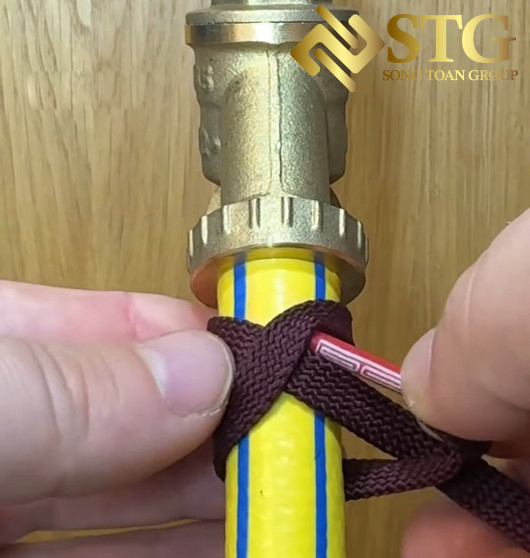

Thắt Nút
Giữ nguyên sợi dây đã được đan chéo, tay phải nắm lấy đầu sợi dây từ phía sau đi qua bên tay trái.
Tay trái cầm lấy đầu sợi dây bên trái và luồn nó qua để tạo thành một đường chéo hình chữ X ngay trên phần nối ống.

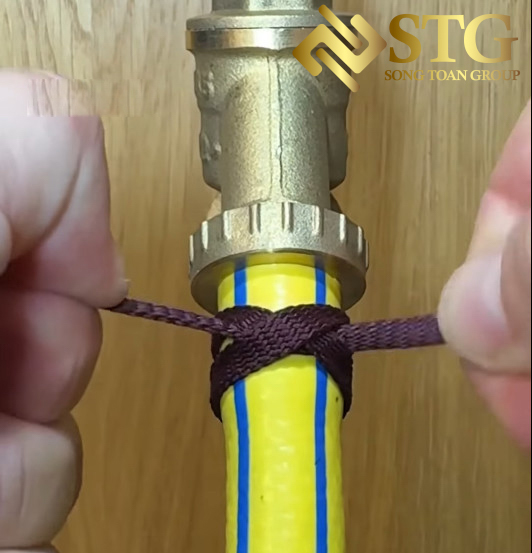

Kết Thúc
Chỉnh lại nút thắt đặt đúng vào phần nối giữa ống nước và vòi nước.
Dùng sức xiết lực để nút thắt chặt, đảm bảo không tuột và không gây rò rỉ nước khi sử dụng.
Với mẹo này, bạn có thể dễ dàng nối ống nước mềm vào vòi nước mà không cần các vật liệu cố định phức tạp, chỉ với một sợi dây vải.
Hy vọng bài viết trên các bạn có thể thực hiện được thành công mẹo vặt này tại nhà. Hãy theo dõi Song Toan (STG)., JSC để cập nhật các mẹo vặt thường xuyên nhé !
1. Định Nghĩa
OD (Outside Diameter - Đường Kính Ngoài): Là đường kính bên ngoài của ống hoặc bất kỳ vật hình trụ nào. Đơn vị đo thường là millimeters (mm) hoặc inches (in).
ID (Inside Diameter - Đường Kính Trong): Là đường kính bên trong của ống. Đơn vị đo tương tự như OD, thường là mm hoặc in.
2. Đơn Vị Đo
OD và ID đều được đo bằng các đơn vị chiều dài như mm hoặc in. Việc lựa chọn đơn vị đo phụ thuộc vào hệ thống đo lường được sử dụng trong ngành hoặc khu vực cụ thể.
Lắp ID Cho Ống
Lắp OD Cho Ống
3. Cách Đo
OD: Đo từ điểm ngoài cùng của một bên của ống đến điểm ngoài cùng bên đối diện.
ID: Đo từ điểm trong cùng của một bên của ống đến điểm trong cùng bên đối diện.
Công Cụ Đo Lường: Sử dụng các công cụ đo lường chính xác như caliper hoặc micrometer để đo OD và ID.
4. Tầm Quan Trọng
OD: Quan trọng trong việc xác định kích thước bên ngoài của ống, giúp xác định không gian cần thiết để lắp đặt ống trong các ứng dụng.
ID: Quan trọng trong việc xác định dung tích bên trong của ống, liên quan trực tiếp đến lưu lượng chất lỏng hoặc khí đi qua ống.
5. Sự Khác Biệt Giữa OD và ID
OD và ID là hai thông số khác nhau nhưng đều quan trọng để xác định kích thước và khả năng của ống.
OD: Liên quan đến kích thước bên ngoài, ảnh hưởng đến không gian lắp đặt và khả năng chịu lực bên ngoài.
ID: Liên quan đến kích thước bên trong, ảnh hưởng đến lưu lượng và áp suất của chất lỏng hoặc khí đi qua ống.
OD: Thường được dùng để xác định loại ống và phương pháp lắp đặt, trong khi ID quan trọng trong việc tính toán lưu lượng và tốc độ dòng chảy.
6. Công Thức Tính Toán Liên Quan
Độ Dày Thành Ống (Thickness, T): T = (OD - ID) / 2
ID khi biết OD và độ dày thành ống: ID = OD - 2T
OD khi biết ID và độ dày thành ống: OD = ID + 2T
7. Ứng Dụng Của OD và ID Trong Thực Tế
Xây Dựng: Sử dụng OD và ID để chọn ống dẫn nước, ống khí hoặc ống chịu lực cho các công trình xây dựng. Ví dụ: Trong hệ thống cấp thoát nước, việc xác định OD và ID giúp chọn ống phù hợp để đảm bảo áp suất và lưu lượng nước.
Cơ Khí: Sử dụng OD và ID để chế tạo các bộ phận máy móc, hệ thống ống xả, và các thiết bị chuyển động. Ví dụ: Trong chế tạo máy móc, OD và ID giúp xác định kích thước trục và ống lót.
Dầu Khí: Sử dụng OD và ID trong thiết kế và lắp đặt các ống dẫn dầu và khí. Ví dụ: Trong ngành dầu khí, OD và ID giúp xác định khả năng chịu áp suất và lưu lượng dầu khí đi qua ống.
8. Các Yếu Tố Ảnh Hưởng Đến OD và ID
Chất Liệu Ống: Chất liệu ảnh hưởng đến độ bền và độ dày của ống, từ đó ảnh hưởng đến OD và ID.
Áp Suất Làm Việc: Áp suất cao có thể yêu cầu ống có độ dày thành lớn hơn, ảnh hưởng đến ID.
Nhiệt Độ Làm Việc: Nhiệt độ cao có thể gây giãn nở ống, ảnh hưởng đến OD và ID.
9. Cách Lựa Chọn Ống Dựa Trên OD và ID
Ứng Dụng Cụ Thể: Xác định nhu cầu cụ thể của ứng dụng, như lưu lượng chất lỏng, áp suất, và nhiệt độ.
Tiêu Chuẩn Ngành: Tuân theo các tiêu chuẩn ngành và quy định kỹ thuật.
Khả Năng Chịu Áp Suất: Lựa chọn ống có độ dày thành phù hợp để chịu được áp suất làm việc.
Kích Thước Cần Thiết: Xác định OD và ID để đảm bảo ống phù hợp với không gian và yêu cầu kỹ thuật.
10. Các Loại Ống Phổ Biến và Thông Số Kỹ Thuật
Ống Thép:
OD: 21.3 mm - 610 mm
Độ Dày Thành: 2 mm - 20 mm
Ứng Dụng: Sử dụng trong xây dựng, cơ khí, và dẫn dầu khí.
Ống Nhựa PVC:
OD: 16 mm - 315 mm
Độ Dày Thành: 1.5 mm - 12 mm
Ứng Dụng: Sử dụng trong hệ thống cấp thoát nước, ống dẫn hóa chất.
Ống Inox (Thép Không Gỉ):
OD: 6 mm - 508 mm
Độ Dày Thành: 0.5 mm - 15 mm
Ứng Dụng: Sử dụng trong ngành thực phẩm, dược phẩm, và hóa chất.
11. Tầm Quan Trọng:
Lựa chọn phụ kiện: Giúp chọn các phụ kiện (co, tê, cút...) có kích thước phù hợp.
Tính toán lưu lượng: Ảnh hưởng trực tiếp đến lưu lượng chất lỏng hoặc khí đi qua ống.
Tính toán độ dày thành: Hiệu số giữa OD và ID cho biết độ dày thành ống, liên quan đến khả năng chịu áp lực.
12. Công Thức Tính Toán Khác
Chu vi ngoài: C = π × OD
Diện tích tiết diện trong: S = π × (ID/2)^2
13. Các Yếu Tố Ảnh Hưởng Đến OD và ID Khác
Áp suất làm việc: Áp suất càng cao, ống cần có độ dày thành lớn hơn để đảm bảo an toàn.
Nhiệt độ làm việc: Nhiệt độ cao có thể làm giãn nở ống, cần tính toán kỹ để tránh biến dạng.
Môi trường làm việc: Môi trường ăn mòn có thể làm giảm độ dày thành ống theo thời gian.
14. Cách Lựa Chọn Ống Dựa Trên OD và ID Khác
Xác định mục đích sử dụng: Dùng để dẫn chất gì, áp suất và nhiệt độ làm việc như thế nào.
Lựa chọn chất liệu: Chọn chất liệu phù hợp với môi trường làm việc và tính chất của chất lỏng/khí.
Xem xét độ dày thành: Đảm bảo độ dày thành đủ để chịu được áp lực làm việc.
Kiểm tra các tiêu chuẩn: Đảm bảo ống đáp ứng các tiêu chuẩn chất lượng và an toàn.
15. Các Loại Ống Phổ Biến và Thông Số Kỹ Thuật Khác
Ống Thép: Độ bền cao, chịu được áp lực lớn, thường dùng trong công nghiệp.
Ống Nhựa: Nhẹ, dễ uốn, chống ăn mòn, dùng trong cấp nước, thoát nước.
Ống Gang: Chịu được áp lực cao, thường dùng trong hệ thống cấp nước.
Ống Đồng: Dẫn nhiệt tốt, thường dùng trong hệ thống điều hòa.
Hiểu rõ về OD và ID là rất quan trọng để lựa chọn và sử dụng ống một cách hiệu quả và an toàn. Khi lựa chọn ống, bạn cần xem xét nhiều yếu tố như mục đích sử dụng, chất liệu, áp suất làm việc, nhiệt độ làm việc và các tiêu chuẩn kỹ thuật.
