Van Cổng / Gate Valve : Cấu Trúc, Công Dụng và Cách Lắp Đặt
Admin PKST
Ngày
22/11/2023

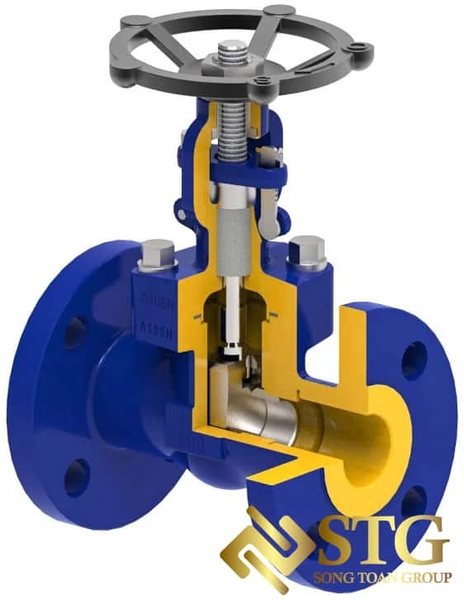

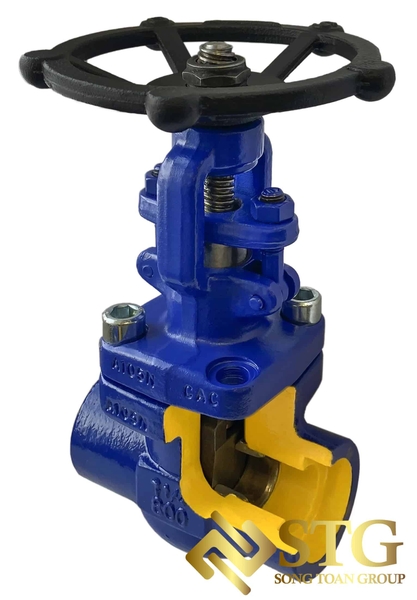

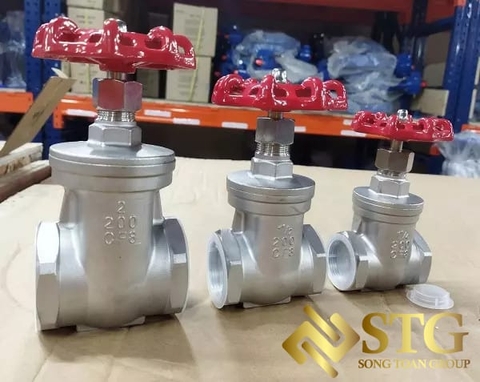

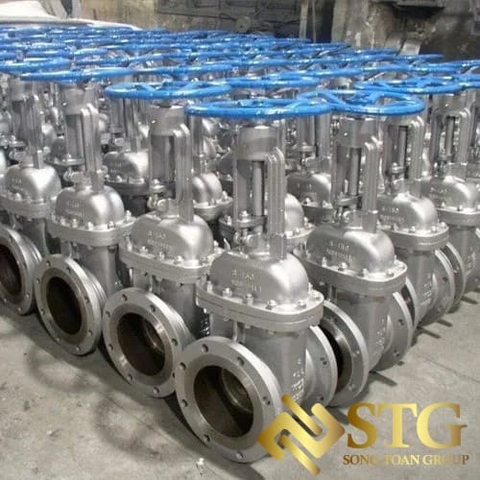

Cấu Trúc Van

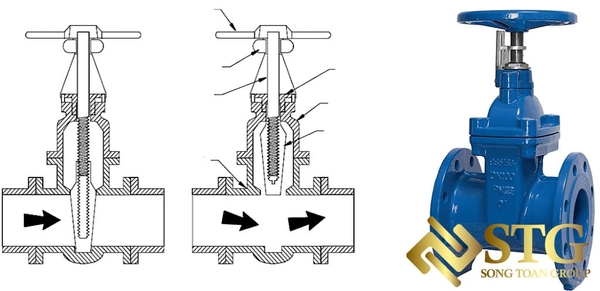

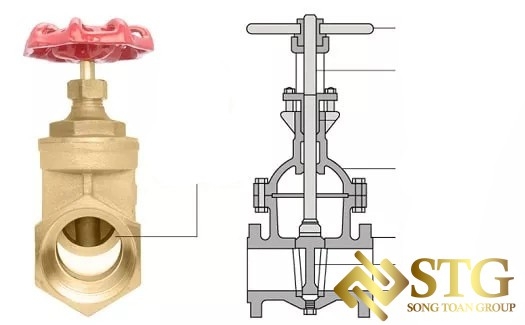

Cấu trúc của Van Cổng (Gate Valve) thường bao gồm các thành phần chính sau:
Thân Van (Body):
Thân van là bộ phận chính giữa hai đầu cổng và nắp. Nó có thiết kế chắc chắn để chịu được áp suất của chất lỏng trong ống.
Cổng (Gate):
Cổng là tấm van di động nằm trong thân van. Khi được đưa lên, cổng mở lối vào, cho phép chất lỏng chảy qua. Ngược lại, khi cổng được hạ xuống, nó đóng lối vào để ngăn chặn dòng chất lỏng.
Trục Van (Stem):
Trục van là thành phần kết nối giữa tay vặn và cổng. Khi tay vặn được xoay, trục van chuyển động theo đó, làm nâng hoặc hạ cổng.
Tay Vặn (Handwheel):
Tay vặn là phần nổi bật và dễ nhìn thấy của van. Người điều khiển sử dụng tay vặn để xoay trục van, điều chỉnh cổng và kiểm soát lưu lượng chất lỏng.
Đệm Bít (Packing Gland):
Đệm bít được đặt xung quanh trục van để ngăn chặn rò rỉ chất lỏng qua khỏi kết nối giữa thân van và trục van. Nó thường có thể được điều chỉnh để bảo dưỡng.
Ổ Trục (Stem Nut):
Ổ trục là thành phần giữ cho trục van trong tư thế đúng và không bị lệch hướng khi tay vặn được xoay.
Bán Đảo (Flange):
Nếu van được thiết kế với bán đảo, nó sẽ có các lỗ để kết nối với đường ống thông qua các bu-lông và đai.
Lỗ Ra (Outlet Port):
Lỗ ra nằm ở đầu thân van và dùng để đưa chất lỏng ra khỏi hệ thống khi van mở.
Cấu trúc của Van Cổng được thiết kế để đảm bảo tính đồng đều và chịu được áp suất cao trong quá trình kiểm soát lưu lượng chất lỏng.
Sự chắc chắn và đơn giản trong cấu trúc là những đặc tính giúp van trở thành một giải pháp hiệu quả và đáng tin cậy trong nhiều ứng dụng công nghiệp và dân dụng
Ưu Điểm Của Van
Van Cổng (Gate Valve) mang lại nhiều ưu điểm, làm cho chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng khác nhau. Dưới đây là một số ưu điểm chính:
Kiểm Soát Chính Xác:
Van Cổng cung cấp khả năng kiểm soát chính xác về lưu lượng chất lỏng trong ống, từ việc mở hoàn toàn để tăng cường lưu lượng đến việc đóng hoàn toàn để chặn dòng.
Đóng Mở Nhanh Chóng:
Thiết kế đơn giản của van cho phép quá trình đóng mở nhanh chóng, điều này có lợi trong các tình huống yêu cầu phản ứng nhanh.
Chịu Áp Suất Cao:
Cấu trúc chắc chắn của giúp chúng chịu được áp suất cao trong hệ thống đường ống.
Khả Năng Đóng Kín Đáo:
Khi đóng, Van Cổng có khả năng đóng kín đáo, ngăn chặn rò rỉ chất lỏng qua lối vào.
Độ Bền Cơ Học:
Van thường được làm từ vật liệu chất lượng cao, đảm bảo độ bền cơ học và khả năng chịu đựng trong môi trường khắc nghiệt.
Đơn Giản Trong Thiết Kế và Sử Dụng:
Thiết kế đơn giản của Van Cổng làm cho chúng dễ sử dụng, dễ hiểu và dễ bảo trì.
Tính Linh Hoạt:
Có khả năng linh hoạt trong việc kiểm soát dòng chất lỏng và có thể được sử dụng trong nhiều ứng dụng khác nhau.
Phổ Biến và Dễ Tiếp Cận:
Van Cổng là một trong những loại van phổ biến nhất, và do đó, chúng thường dễ tiếp cận và có giá trị kinh tế.
Những ưu điểm trên khiến Van Cổng trở thành một giải pháp hiệu quả cho việc kiểm soát dòng chất lỏng trong các hệ thống đường ống công nghiệp và dân dụng.
Ứng Dụng Của Van
Van Cổng (Gate Valve) được sử dụng rộng rãi trong nhiều ứng dụng khác nhau do tính linh hoạt và khả năng kiểm soát chính xác của chúng. Dưới đây là một số ứng dụng phổ biến:

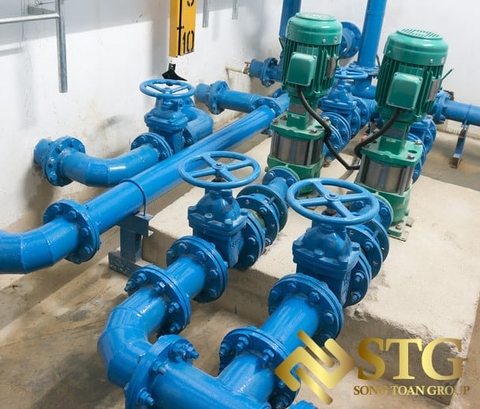

Hệ Thống Cấp Thoát Nước:

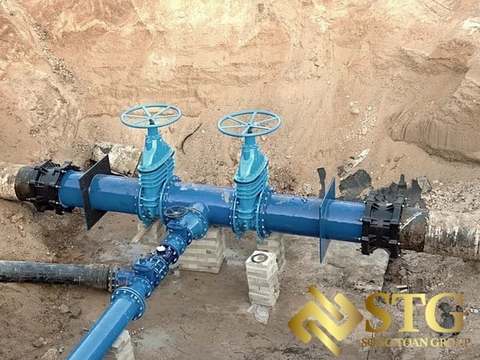

Van Cổng thường được sử dụng trong các hệ thống cấp thoát nước công cộng để kiểm soát lưu lượng và đảm bảo an toàn cho hệ thống.
Ngành Công Nghiệp Hóa Chất:
Trong các nhà máy và cơ sở sản xuất hóa chất, được sử dụng để kiểm soát dòng chất lỏng trong quá trình sản xuất và xử lý hóa chất.
Hệ Thống Xử Lý Nước:
Thường xuất hiện trong các hệ thống xử lý nước, nơi chúng được sử dụng để điều chỉnh dòng nước và kiểm soát quá trình xử lý.
Ngành Công Nghiệp Dầu và Khí:
Trong ngành công nghiệp dầu và khí, được sử dụng trong các hệ thống dẫn dầu và khí để kiểm soát luồng và áp suất.
Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning):
Van Cổng thường được tích hợp trong các hệ thống HVAC để điều chỉnh dòng chất lỏng trong quá trình làm nóng hoặc làm lạnh không gian.
Ngành Công Nghiệp Thực Phẩm và Đồ Uống:
Trong quá trình sản xuất thực phẩm và đồ uống, được sử dụng để kiểm soát chất lỏng trong các đường ống và bồn.
Hệ Thống Cứu Thương và Y Tế:
Trong một số ứng dụng y tế, có thể được sử dụng để kiểm soát chất lỏng trong các thiết bị và hệ thống y tế.
Các Hệ Thống Xử Lý Nước Thải:
Trong các hệ thống xử lý nước thải và môi trường, Van Cổng có thể được tích hợp để kiểm soát quá trình xử lý và dòng chất lỏng.
Những ứng dụng trên chỉ là một số ví dụ, và thường được sử dụng trong nhiều lĩnh vực khác nhau nhờ vào tính linh hoạt và khả năng kiểm soát chính xác của chúng.
Cách Lắp Đặt Của Van
Quy trình lắp đặt Van Cổng (Gate Valve) có thể thay đổi tùy thuộc vào môi trường cụ thể và loại van. Tuy nhiên, dưới đây là một hướng dẫn tổng quát về cách lắp đặt:
Lưu Ý Quan Trọng Trước Khi Bắt Đầu:
- Đảm bảo bạn đang sử dụng Van Cổng đúng cỡ và kiểu cho ứng dụng cụ thể của mình.
- Kiểm tra xem van có bất kỳ tổn thương nào không trước khi bắt đầu quá trình lắp đặt.
- Luôn tham khảo hướng dẫn của nhà sản xuất để đảm bảo bạn đang tuân thủ các quy trình và hướng dẫn cụ thể.
Bước 1: Chuẩn Bị Môi Trường:
Đảm bảo môi trường làm việc sạch sẽ và an toàn để tránh rơi vào van bất kỳ vật liệu nào có thể gây hư hại.
Bước 2: Làm Sạch Đường Ống:
Làm sạch đường ống để đảm bảo không có rỉ sét, cặn, hoặc vật liệu ngoại lai nào có thể làm ảnh hưởng đến hoạt động của van.
Bước 3: Đặt Van vào Vị Trí:
Đặt van vào vị trí mong muốn trong hệ thống đường ống. Đảm bảo rằng van được đặt theo đúng hướng dòng chất lỏng.
Bước 4: Kết Nối Bán Đảo (Flange Connection):
Nếu van được thiết kế với bán đảo, đảm bảo rằng các lỗ trên bán đảo phù hợp với lỗ trên đường ống. Sử dụng bu-lông và đai để kết nối chúng.
Bước 5: Kết Nối Đầu Ống:
Sử dụng đinh hoặc bu-lông để kết nối đầu ống vào hai đầu của van. Đảm bảo chúng được gắn chặt và an toàn.
Bước 6: Kiểm Tra Kín Đáo:
Mở van và kiểm tra kín đáo của nó bằng cách đưa chất lỏng chảy qua và quan sát xem có xuất hiện rò rỉ hay không.
Bước 7: Điều Chỉnh Tay Vặn:
Điều chỉnh tay vặn để đảm bảo rằng van mở và đóng một cách mượt mà và chính xác.
Bước 8: Bảo Trì Đệm Bít:
Kiểm tra và điều chỉnh đệm bít nếu cần thiết để ngăn chặn rò rỉ chất lỏng.
Bước 9: Đưa Van Vào Hoạt Động:
Khi lắp đặt và kiểm tra kín đáo đều hoàn tất, bạn có thể đưa van vào hoạt động trong hệ thống của mình.
Lưu ý rằng những bước trên chỉ mang tính chất tổng quát. Đối với các dự án cụ thể, bạn nên tham khảo hướng dẫn của nhà sản xuất và, nếu cần, sự giúp đỡ của các chuyên gia lắp đặt van chuyên nghiệp.
Bảo Trì Sửa Chữa
Bảo trì và sửa chữa Van Cổng (Gate Valve) là quan trọng để đảm bảo hiệu suất và tuổi thọ của van trong hệ thống đường ống. Dưới đây là một số hướng dẫn chung về bảo trì và sửa chữa:
Bảo Trì Định Kỳ:
- Kiểm Tra Kín Đáo: Định kỳ kiểm tra van khi đóng để đảm bảo kín đáo. Sử dụng chất lỏng hoặc khí áp dụng áp suất và quan sát xem có rò rỉ nào không.
- Kiểm Tra Tay Vặn và Trục Van: Đảm bảo tay vặn di chuyển mượt mà và trục van không bị kẹt. Bôi trơn các điểm tiếp xúc nếu cần thiết.
- Kiểm Tra Đệm Bít và O-Rings: Kiểm tra đệm bít và o-rings để đảm bảo chúng còn đàn hồi và không bị hỏng. Thay thế những phần này nếu cần thiết.
- Kiểm Tra Bán Đảo (Flange): Kiểm tra kết nối bán đảo để đảm bảo không có lỗ hoặc nứt. Nếu phát hiện sự hỏng hóc, thực hiện sửa chữa hoặc thay thế.
Sửa Chữa:
- Thay Thế Linh Kiện Hỏng: Nếu phát hiện bất kỳ linh kiện nào bị hỏng, như o-rings, đệm bít, hoặc tay vặn, thực hiện việc thay thế ngay lập tức.
- Bảo Dưỡng Đế Từ (Bonnet): Kiểm tra và bảo dưỡng đế từ để đảm bảo không có vết nứt hoặc ăn mòn. Thực hiện sửa chữa nếu cần thiết.
- Kiểm Tra Van Cổng: Kiểm tra tình trạng của van cổng. Nếu có bất kỳ vết nứt hoặc hỏng hóc nào, thực hiện thay thế van cổng.
- Kiểm Tra Đinh Vít và Bu-lông: Kiểm tra đinh vít và bu-lông để đảm bảo chúng được gắn chặt. Thay thế những đinh vít hoặc bu-lông lỏng nếu cần.
- Kiểm Tra Bộ Phận Kết Nối: Kiểm tra bộ phận kết nối và đảm bảo rằng chúng không bị ăn mòn hoặc hỏng hóc. Thay thế nếu cần.
- Điều Chỉnh Đệm Bít: Nếu phát hiện rò rỉ, điều chỉnh hoặc thay đổi đệm bít để đảm bảo kín đáo.
- Kiểm Tra Lò Xo (Nếu Có): Nếu Van Cổng có lò xo, kiểm tra và điều chỉnh độ cứng của lò xo nếu cần.
- Làm Sạch và Bảo Dưỡng: Làm sạch bề mặt và bảo dưỡng các bộ phận chính để giữ cho van hoạt động mạnh mẽ.
Lưu ý rằng quy trình bảo trì và sửa chữa có thể thay đổi tùy thuộc vào loại van và môi trường ứng dụng cụ thể. Luôn tham khảo hướng dẫn của nhà sản xuất và thực hiện các biện pháp an toàn khi thực hiện bảo trì và sửa chữa van.
