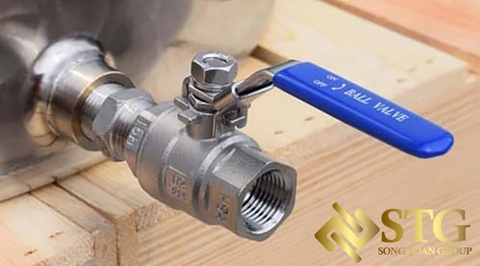

Van Bi / Ball Valve : Cấu Trúc, Công Dụng và Cách Lắp Đặt

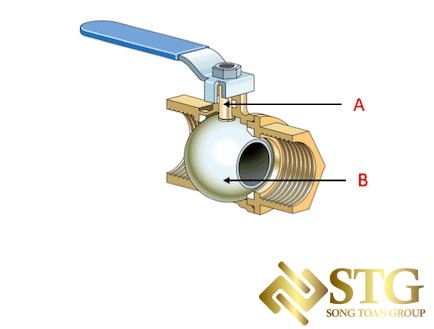

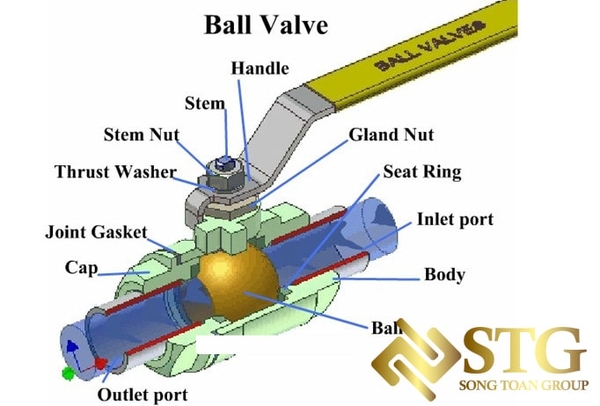

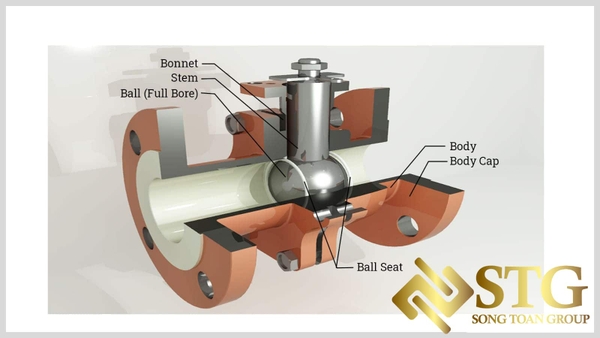

Cấu trúc và chất liệu

Van Bi / Ball Valve có thể thay đổi tùy thuộc vào yêu cầu cụ thể của ứng dụng và môi trường hoạt động. Dưới đây là mô tả tổng quát về cấu trúc và chất liệu thông thường được sử dụng cho Van Bi:



Tấm Van (Ball):

Tấm van, hay còn gọi là "ball," thường được làm từ các vật liệu như thép không gỉ, đồng, nhựa kỹ thuật, hay các hợp kim chịu nhiệt độ và chống ăn mòn. Hình dạng cầu của tấm van giúp kiểm soát dòng chất lỏng khi được quay.

Thân Van (Body):

Thân van là bộ phận chính giữa hai đầu cổng và nắp. Thân van thường được làm từ thép không gỉ, gang, đồng, hoặc các loại kim loại chịu áp suất và ăn mòn.

Cổng (Ports):

Cổng của van có thể được thiết kế với các kích thước khác nhau tùy thuộc vào ứng dụng. Cổng thường được gia công chính xác để đảm bảo lưu lượng chất lỏng tối ưu.

Vòi Ngọc (Stem):

Vòi ngọc, hoặc trục van, là phần kết nối tay vặn với tấm van. Nó thường được làm từ thép không gỉ hoặc các vật liệu chịu mài mòn khác.

Tay Vặn (Handle):

Tay vặn thường được làm từ nhựa cứng, kim loại hoặc thép không gỉ. Nó được sử dụng để xoay tấm van và kiểm soát lưu lượng chất lỏng.

Đệm Bít (Seals):

Các đệm bít, bao gồm o-rings và các loại phớt khác, được sử dụng để đảm bảo kín đáo của van. Chúng thường được làm từ các vật liệu chịu mài mòn, chịu nhiệt, và có khả năng chống hóa chất.

Ổ Trục (Stem Bearing):

Ổ trục giúp trục van di chuyển mượt mà và không bị kẹt. Nó thường được làm từ vật liệu chịu mài mòn và chống ăn mòn.

Bán Đảo (Flange):

Nếu van được thiết kế với bán đảo, nó sẽ có các lỗ để kết nối với đường ống thông qua các bu-lông và đai. Bán đảo thường được làm từ thép không gỉ hoặc gang.

Chất liệu và cấu trúc của Van Bi thường được chọn dựa trên yêu cầu cụ thể của ứng dụng, bao gồm áp suất làm việc, nhiệt độ, chất lỏng chảy qua, và môi trường xung quanh.



Ưu Điểm Sản Phẩm

Van Bi (Ball Valve) mang lại nhiều ưu điểm, làm cho chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng khác nhau. Dưới đây là một số ưu điểm chính:

Kiểm Soát Linh Hoạt:

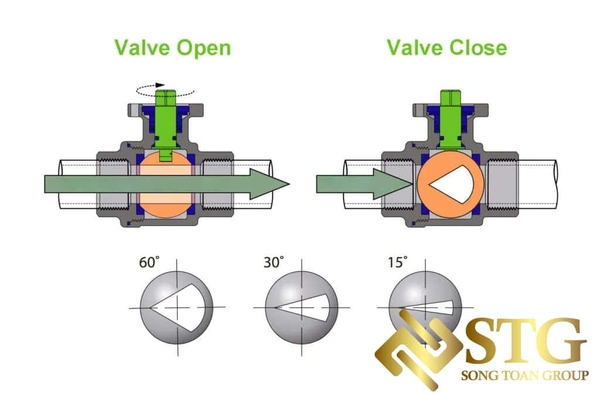

Cung cấp khả năng kiểm soát linh hoạt đối với lưu lượng chất lỏng trong đường ống. Chúng có thể mở, đóng hoặc điều chỉnh lưu lượng một cách nhanh chóng.

Mở Đóng Nhanh Chóng:

Có thể mở và đóng nhanh chóng, làm cho chúng phù hợp trong các tình huống yêu cầu phản ứng linh hoạt.

Kín Đáo Tốt:

Khi đóng, tấm van hình cầu của Van Bi tạo ra một kín đáo hiệu quả, ngăn chặn rò rỉ chất lỏng qua lối vào.

Ứng Dụng Rộng Rãi:

Được sử dụng trong nhiều ngành công nghiệp, bao gồm công nghiệp hóa chất, dầu và khí, xử lý nước, HVAC, và nhiều ứng dụng khác.

Khả Năng Chịu Áp Suất Cao:

Thiết kế chắc chắn cho phép chúng chịu được áp suất cao, làm cho chúng phù hợp cho các ứng dụng yêu cầu áp suất lớn.

Độ Tin Cậy Cao:

Với số lượng ít bộ phận chuyển động, Van Bi thường độ tin cậy cao và ít gặp sự cố hơn so với một số loại van khác.

Dễ Bảo Trì:

Thường có cấu trúc đơn giản, làm cho việc bảo trì và sửa chữa trở nên dễ dàng. Việc thay thế linh kiện cụ thể có thể được thực hiện một cách thuận tiện.

Chịu Nhiệt Độ Cao:

Nhiều loại Van Bi được làm từ vật liệu chịu nhiệt độ cao, làm cho chúng phù hợp cho các ứng dụng đòi hỏi khả năng chịu nhiệt độ.

Khả Năng Chống Ăn Mòn:

Tùy thuộc vào vật liệu chế tạo, có thể có khả năng chống ăn mòn, làm cho chúng lựa chọn tốt trong môi trường có hóa chất ăn mòn.

Những ưu điểm trên khiến Van Bi trở thành một giải pháp hiệu quả cho việc kiểm soát dòng chất lỏng trong các hệ thống đường ống công nghiệp và dân dụng.



Ứng Dụng Thực Tế

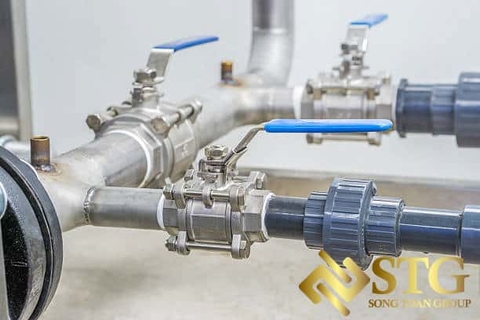

Van Bi (Ball Valve) được sử dụng rộng rãi trong nhiều ứng dụng thực tế do tính linh hoạt và độ tin cậy cao. Dưới đây là một số ứng dụng thực tế:

Hệ Thống Cấp Thoát Nước:

Van Bi thường được sử dụng trong hệ thống cấp thoát nước để kiểm soát dòng nước vào các khu vực dân cư, công nghiệp, và thương mại.

Ngành Công Nghiệp Hóa Chất:

Trong các nhà máy và cơ sở sản xuất hóa chất,  được sử dụng để kiểm soát lưu lượng và dễ dàng điều chỉnh quy trình sản xuất.

Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning):

Thường xuất hiện trong hệ thống HVAC để kiểm soát lưu lượng chất lỏng trong quá trình làm nóng hoặc làm lạnh không gian.

Ngành Công Nghiệp Dầu và Khí:

Trong ngành công nghiệp dầu và khí, được sử dụng trong các hệ thống dẫn dầu và khí để kiểm soát luồng và áp suất.

Hệ Thống Xử Lý Nước và Nước Thải:

Van Bi thường được tích hợp trong các hệ thống xử lý nước và nước thải để kiểm soát quá trình xử lý và lưu lượng nước.

Ngành Công Nghiệp Thực Phẩm và Đồ Uống:

Van Bi được sử dụng trong quá trình sản xuất thực phẩm và đồ uống để kiểm soát chất lỏng trong các đường ống và bồn.

Hệ Thống Xăng Dầu:

Trong các trạm xăng, được sử dụng để kiểm soát dòng nhiên liệu từ bồn lưu trữ vào các bình xăng dầu.

Ứng Dụng Cảnh Báo Cháy Nổ:

Trong môi trường có nguy cơ cháy nổ, có thể được sử dụng để kiểm soát lưu lượng khí và chất lỏng nguy hiểm.

Hệ Thống Gas và Dầu Nhiệt:

Van Bi được ưa chuộng trong hệ thống dẫn gas và dầu nhiệt do khả năng kiểm soát nhanh chóng và hiệu suất cao.



Những ứng dụng trên chỉ là một số ví dụ, và thường được sử dụng trong nhiều lĩnh vực khác nhau nhờ vào tính linh hoạt và độ tin cậy của chúng.



Cách Lắp Đặt

Quy trình lắp đặt Van Bi (Ball Valve) có thể thay đổi tùy thuộc vào loại van và yêu cầu cụ thể của hệ thống. Dưới đây là một hướng dẫn tổng quát về cách lắp đặt:

Lưu Ý Quan Trọng Trước Khi Bắt Đầu:

• Chọn Loại Van Phù Hợp: Đảm bảo bạn chọn đúng loại (kích thước, chất liệu) phù hợp với yêu cầu cụ thể của hệ thống.
• Kiểm Tra Chất Lượng: Trước khi lắp đặt, kiểm tra chất lượng của van để đảm bảo rằng không có bất kỳ hỏng hóc nào.
• Tuân Thủ Quy Tắc An Toàn: Luôn tuân thủ các quy tắc an toàn khi làm việc với hệ thống đường ống và thiết bị.

Bước 1: Chuẩn Bị Môi Trường:

Đảm bảo môi trường làm việc sạch sẽ và an toàn để tránh rơi vào van bất kỳ vật liệu nào có thể gây hư hại.

Bước 2: Làm Sạch Đường Ống:

Làm sạch đường ống để đảm bảo không có rỉ sét, cặn, hoặc vật liệu ngoại lai nào có thể ảnh hưởng đến hoạt động của van.

Bước 3: Đặt Van vào Vị Trí:

Đặt van vào vị trí mong muốn trong hệ thống đường ống. Đảm bảo rằng van được đặt theo đúng hướng dòng chất lỏng.

Bước 4: Kết Nối Bán Đảo (Flange Connection):

Nếu van được thiết kế với bán đảo, đảm bảo rằng các lỗ trên bán đảo phù hợp với lỗ trên đường ống. Sử dụng bu-lông và đai để kết nối chúng.

Bước 5: Kết Nối Đầu Ống:

Sử dụng đinh hoặc bu-lông để kết nối đầu ống vào hai đầu của van. Đảm bảo chúng được gắn chặt và an toàn.

Bước 6: Kiểm Tra Kín Đáo:

Mở van và kiểm tra kín đáo của nó bằng cách đưa chất lỏng chảy qua và quan sát xem có xuất hiện rò rỉ hay không.

Bước 7: Điều Chỉnh Tay Vặn:

Điều chỉnh tay vặn để đảm bảo rằng van mở và đóng một cách mượt mà và chính xác.

Bước 8: Bảo Trì Đệm Bít:

Kiểm tra và điều chỉnh đệm bít nếu cần thiết để ngăn chặn rò rỉ chất lỏng.

Bước 9: Đưa Van Vào Hoạt Động:

Khi lắp đặt và kiểm tra kín đáo đều hoàn tất, bạn có thể đưa van vào hoạt động trong hệ thống của mình.

Lưu ý rằng những bước trên chỉ mang tính chất tổng quát. Đối với các dự án cụ thể, bạn nên tham khảo hướng dẫn của nhà sản xuất và, nếu cần, sự giúp đỡ của các chuyên gia lắp đặt van chuyên nghiệp.



Bảo Trì Sửa Chữa

Bảo trì và sửa chữa Van Bi (Ball Valve) là quan trọng để đảm bảo hiệu suất và tuổi thọ của van trong hệ thống đường ống. Dưới đây là một số hướng dẫn về bảo trì và sửa chữa:

Bảo Trì Định Kỳ:

• Kiểm Tra Kín Đáo: Thực hiện kiểm tra kín đáo định kỳ để đảm bảo rằng van vẫn giữ được khả năng kín đáo của nó.
• Kiểm Tra Tay Vặn và Trục Van: Đảm bảo tay vặn di chuyển mượt mà và trục van không bị kẹt. Bôi trơn các điểm tiếp xúc nếu cần thiết.
• Kiểm Tra Đệm Bít và O-Rings: Kiểm tra đệm bít và o-rings để đảm bảo chúng còn đàn hồi và không bị hỏng. Thay thế những phần này nếu cần thiết.
• Kiểm Tra Bán Đảo (Flange): Kiểm tra kết nối bán đảo để đảm bảo không có lỗ hoặc nứt. Nếu phát hiện sự hỏng hóc, thực hiện sửa chữa hoặc thay thế.

Sửa Chữa:

• Thay Thế Linh Kiện Hỏng: Nếu phát hiện bất kỳ linh kiện nào bị hỏng, như o-rings, đệm bít, hoặc tay vặn, thực hiện việc thay thế ngay lập tức.
• Bảo Dưỡng Đế Từ (Bonnet): Kiểm tra và bảo dưỡng đế từ để đảm bảo không có vết nứt hoặc ăn mòn. Thực hiện sửa chữa nếu cần thiết.
• Kiểm Tra Van Cổng: Kiểm tra tình trạng của van cổng. Nếu có bất kỳ vết nứt hoặc hỏng hóc nào, thực hiện thay thế van cổng.
• Kiểm Tra Đinh Vít và Bu-lông: Kiểm tra đinh vít và bu-lông để đảm bảo chúng được gắn chặt. Thay thế những đinh vít hoặc bu-lông lỏng nếu cần.
• Kiểm Tra Bộ Phận Kết Nối: Kiểm tra bộ phận kết nối và đảm bảo rằng chúng không bị ăn mòn hoặc hỏng hóc. Thay thế nếu cần.
• Điều Chỉnh Đệm Bít: Nếu phát hiện rò rỉ, điều chỉnh hoặc thay đổi đệm bít để đảm bảo kín đáo.
• Kiểm Tra Lò Xo (Nếu Có): Nếu Van Bi có lò xo, kiểm tra và điều chỉnh độ cứng của lò xo nếu cần.
• Làm Sạch và Bảo Dưỡng: Làm sạch bề mặt và bảo dưỡng các bộ phận chính để giữ cho van hoạt động mạnh mẽ.

Lưu ý rằng quy trình bảo trì và sửa chữa có thể thay đổi tùy thuộc vào loại van và môi trường ứng dụng cụ thể. Luôn tham khảo hướng dẫn của nhà sản xuất và thực hiện các biện pháp an toàn khi thực hiện bảo trì và sửa chữa van.

Nguồn: phukiensongtoan.com
