Ký Hiệu Hệ Thống Ống Dẫn, Van, và Thiết Bị trong Sơ Đồ Cấp Thoát Nước và Xử Lý Công Nghiệp

Admin Song Toàn
Ngày 20/11/2024

Van công nghiệp là thiết bị không thể thiếu trong các hệ thống cấp thoát nước, hệ thống thủy lực khí nén và các ứng dụng công nghiệp khác. Hiểu rõ ký hiệu các loại van trên bản vẽ sẽ giúp bạn dễ dàng xác định vị trí, chức năng và cách lắp đặt van một cách tối ưu. Bài viết này cung cấp cho bạn tổng quan về ký hiệu các loại van công nghiệp thông dụng trên bản vẽ kỹ thuật.

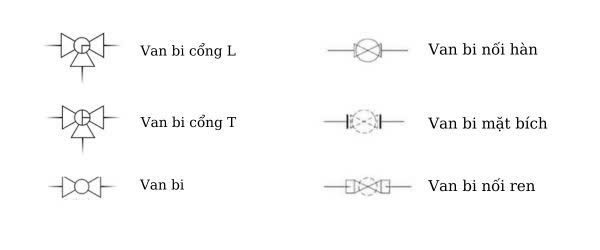

1. Ký hiệu van bi (Ball Valve)

Van bi, hay còn gọi là Ball Valve, thường được ký hiệu bằng hai hình tam giác đối đỉnh nằm ngang với đầu kết nối ở giữa và hình tròn biểu thị cho thân van. Đối với van bi 3 ngã, ký hiệu sẽ có thêm một hình tam giác hướng vào phần hình tròn trên thân van. Ký hiệu này thường xuất hiện trên các bản vẽ thiết kế hệ thống để giúp dễ dàng xác định vị trí lắp đặt của van bi.

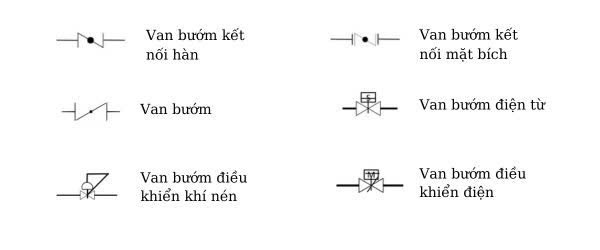

2. Ký hiệu van bướm (Butterfly Valve)

Van bướm, hay Butterfly Valve, có ký hiệu là hai gạch ngang song song tượng trưng cho kiểu kết nối, với một gạch chéo nằm chính giữa đại diện cho cánh bướm và đĩa van. Ở tâm đường chéo có một chấm tròn biểu thị trục van. Ký hiệu này giúp dễ dàng nhận biết và phân biệt van bướm trên các bản vẽ hệ thống công nghiệp.

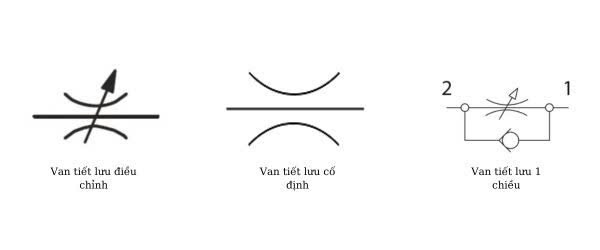

3. Ký hiệu van tiết lưu (Throttling Valve)

Van tiết lưu, hay Throttling Valve, là loại van thủy lực dùng để điều chỉnh lưu lượng chất lỏng trong hệ thống. Ký hiệu của van tiết lưu thường có hình biểu diễn cho dòng chất lỏng bị cản trở, giúp giảm áp suất và điều chỉnh lưu lượng. Van tiết lưu thường được sử dụng trong các hệ thống cần kiểm soát dòng chảy chính xác.

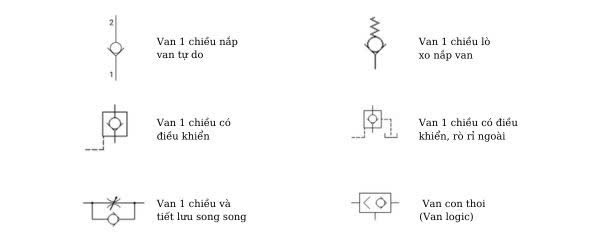

4. Ký hiệu van một chiều (Check Valve)

Van một chiều, hay Check Valve, cho phép dòng chảy chỉ đi theo một hướng nhất định. Ký hiệu của van một chiều là một hình tam giác chỉ hướng dòng chảy, đảm bảo dòng chất lỏng hoặc khí không bị chảy ngược. Van một chiều được lắp đặt để bảo vệ các thiết bị trong hệ thống và đảm bảo an toàn khi xảy ra sự cố.

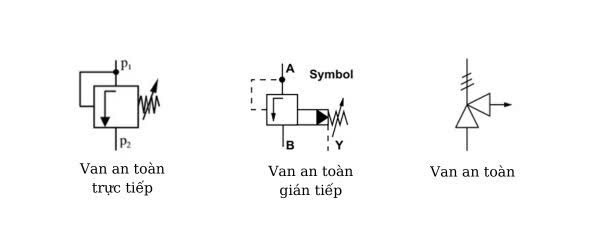

5. Ký hiệu van an toàn (Safety Valve)

Van an toàn, hay Safety Valve, có nhiệm vụ kiểm soát và điều chỉnh áp suất trong hệ thống. Khi áp suất vượt ngưỡng an toàn, van an toàn sẽ tự động xả áp để bảo vệ thiết bị và đảm bảo an toàn cho người sử dụng. Ký hiệu van an toàn thường có hình biểu thị khả năng xả áp, giúp người đọc dễ dàng nhận biết vị trí lắp đặt trong hệ thống.

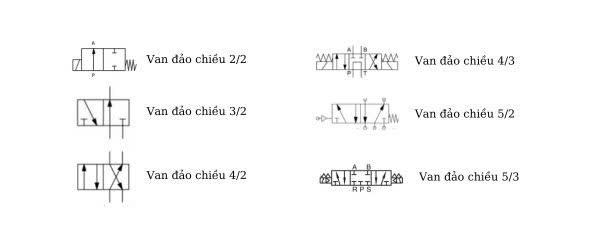

6. Ký hiệu van đảo chiều (Pneumatic Solenoid Valve)

Van đảo chiều, hay Pneumatic Solenoid Valve, có thể có 2, 3, hoặc 5 cửa để dẫn khí vào hoặc ra. Số cửa và vị trí trên ký hiệu cho biết loại van và cách nó hoạt động trong hệ thống khí nén. Các loại phổ biến bao gồm van 5/2, 3/2, và 4/2, thường xuất hiện trên bản vẽ hệ thống khí nén.

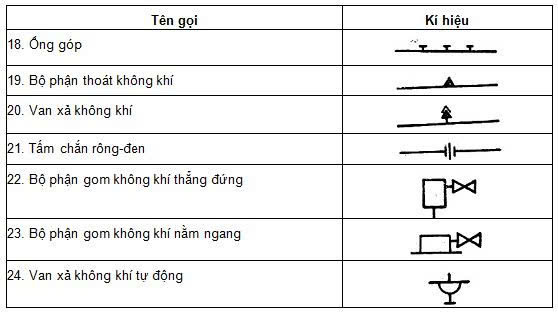

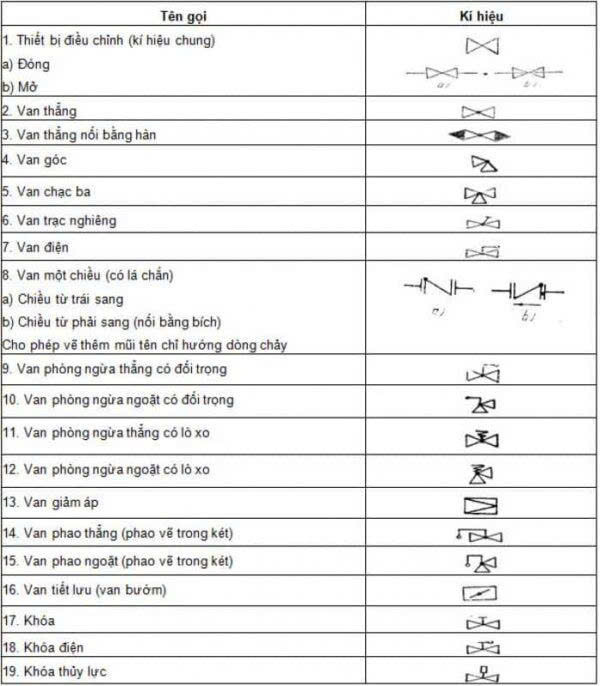

7. Ký hiệu khác trong bản vẽ hệ thống van công nghiệp

Ngoài các loại van kể trên, bản vẽ hệ thống công nghiệp còn có các ký hiệu đặc trưng khác để biểu thị thiết bị và đường ống như:

  • Ký hiệu van xả không khí

  • Ký hiệu ống gom không khí

  • Ký hiệu van tự động

Những ký hiệu này giúp tối ưu hóa việc thiết kế và bảo trì hệ thống, giảm thiểu sai sót trong lắp đặt và vận hành.

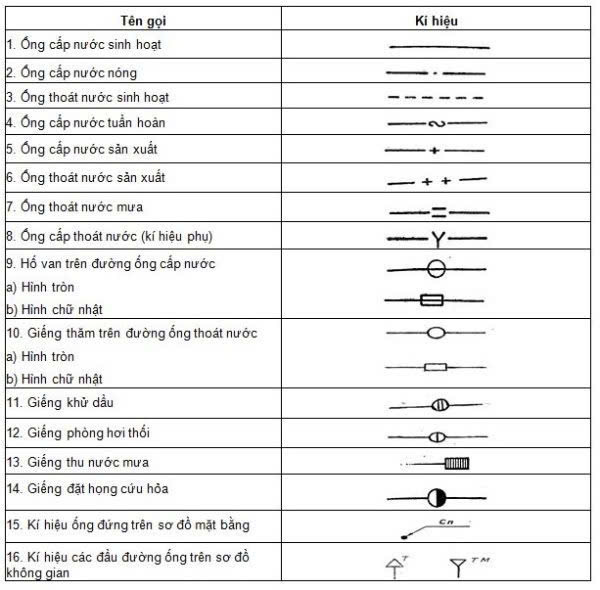

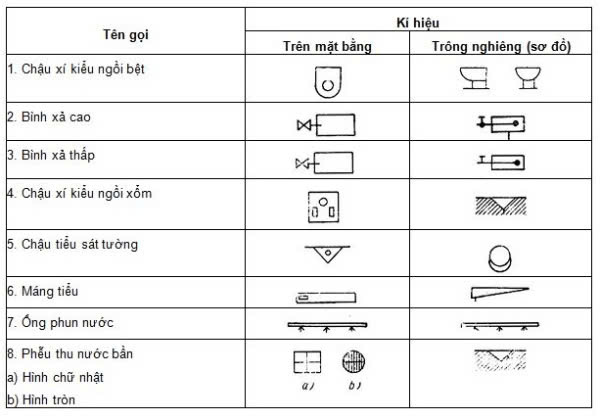

8. Ký hiệu hệ thống cấp thoát nước

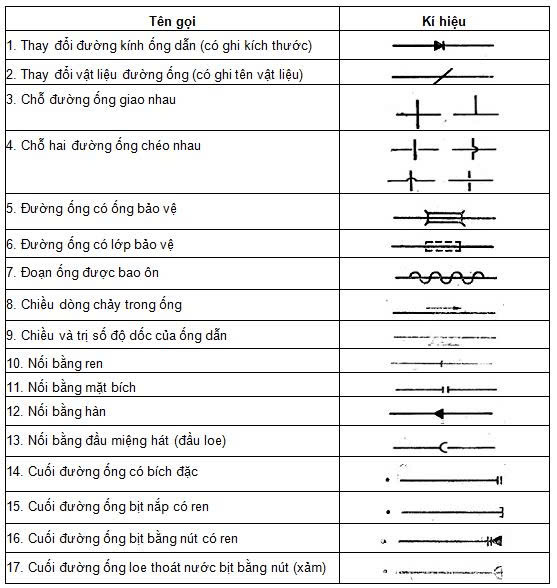

Trong bản vẽ cấp thoát nước, ký hiệu các đường ống cấp và thoát nước như ống nước sinh hoạt, ống nước mưa, ống xả nước thải,… được sử dụng rộng rãi. Các ký hiệu này giúp xác định chính xác vị trí và cách lắp đặt của từng loại ống trong hệ thống.

Hiểu rõ ký hiệu các loại van công nghiệp trên bản vẽ kỹ thuật giúp bạn dễ dàng thiết kế, lắp đặt, và bảo trì hệ thống. Từ các ký hiệu van bi, van bướm đến van an toàn, mỗi ký hiệu đều có ý nghĩa riêng giúp tối ưu hóa quy trình vận hành. Bài viết này hy vọng mang lại kiến thức hữu ích cho những ai đang làm việc trong lĩnh vực thiết kế và lắp đặt hệ thống công nghiệp.
