Tìm Hiểu Reducer Trong Hệ Thống Đường Ống và Các Nguyên Tắc Thiết Kế Quan Trọng

Hôm nay, chúng ta sẽ tìm hiểu REDUCER, một thành phần quan trọng trong hệ thống đường ống.

REDUCER là một loại fitting được sử dụng để kết nối giữa hai đường ống có kích thước khác nhau trên cùng một tuyến ống. Trong thiết kế và thi công đường ống, REDUCER đóng vai trò quan trọng khi cần thay đổi kích thước của đường ống để đáp ứng yêu cầu cụ thể của dự án.

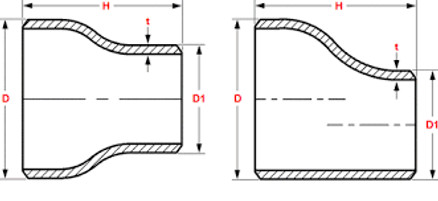

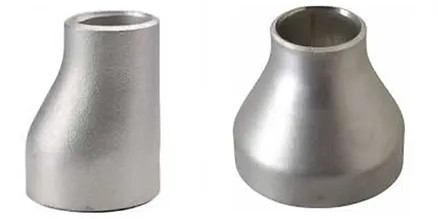

Concentric Reducer (Đồng Tâm)

Concentric reducer là một loại fitting được sử dụng để kết nối hai đường ống có đường kính khác nhau mà vẫn giữ cho trục của chúng cùng một đường thẳng. Đây là một phần quan trọng trong hệ thống đường ống và được thiết kế để giảm đường kính từ phía lớn về phía nhỏ.

Đặc Điểm Chính:

1. Đầu Vào và Đầu Ra Đồng Tâm:

   • Cả đầu vào và đầu ra của reducer nằm trên cùng một trục, điều này có nghĩa là đường kính giảm đều từ phía lớn về phía nhỏ.

2. Giảm Kích Thước:

   • Reducer được sử dụng để giảm kích thước của đường ống, giúp điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống.

3. Giữ Nguyên Trục:

   • Trục của cả hai đường ống đều giữ nguyên một đường thẳng, điều này giữ cho dòng chảy của chất lỏng hoặc khí không bị gián đoạn.

4. Ứng Dụng Phổ Biến:

   • Sử dụng rộng rãi trong các hệ thống dầu khí, hóa chất, và các ứng dụng công nghiệp khác.

5. Vật Liệu Xây Dựng:

   • Có thể được sản xuất từ nhiều loại vật liệu, bao gồm thép không gỉ, thép carbon, và các vật liệu chống ăn mòn phức tạp.

6. Kết Nối Bằng Hàn Hoặc Ren:

   • Có thể được kết nối với đường ống thông qua quá trình hàn hoặc ren, phụ thuộc vào yêu cầu cụ thể của dự án.

Ưu Điểm:

• Giữ cho dòng chảy của chất lỏng hoặc khí không bị gián đoạn.

• Được sử dụng để điều chỉnh áp suất và lưu lượng trong hệ thống đường ống.

• Cung cấp tính linh hoạt trong việc thích ứng với các yêu cầu kích thước khác nhau.

Lưu Ý:

• Trước khi lựa chọn reducer, cần xác định rõ kích thước, vật liệu, và yêu cầu kỹ thuật của hệ thống để đảm bảo sự tương thích và hiệu suất.

Eccentric Reducer (Lệch Tâm)

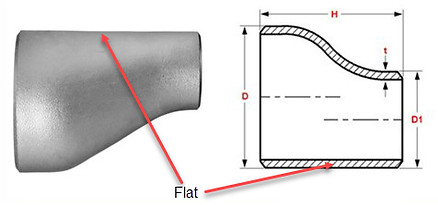

Eccentric reducer là một loại fitting được sử dụng để kết nối hai đường ống có kích thước khác nhau. Điểm đặc biệt của eccentric reducer so với concentric reducer là đầu vào và đầu ra không nằm trên cùng một trục, mà lệch nhau, tạo ra một "flat" ở một bên.

Đặc Điểm Chính:

1. Lệch Tâm (Eccentric):

   • Đầu vào và đầu ra của eccentric reducer không nằm trên cùng một trục, tạo ra một đường "flat" ở một bên của reducer.

2. Giảm Kích Thước:

   • Như concentric reducer, eccentric reducer cũng được sử dụng để giảm kích thước của đường ống.

3. Ứng Dụng Trong Đường Suction Của Centrifugal Pump:

   • Thường được sử dụng trên đường suction của centrifugal pump để tránh hiện tượng tạo mũ khí (pocket) và giảm ảnh hưởng của dòng chất lưu lên bơm.

4. Khả Năng Chống Lắng Đọng:

   • Có thể được sử dụng để giảm tạo lắng đọng lỏng và cặn bẩn trong đường ống.

5. Chú Ý Đến Hướng Lắp Đặt:

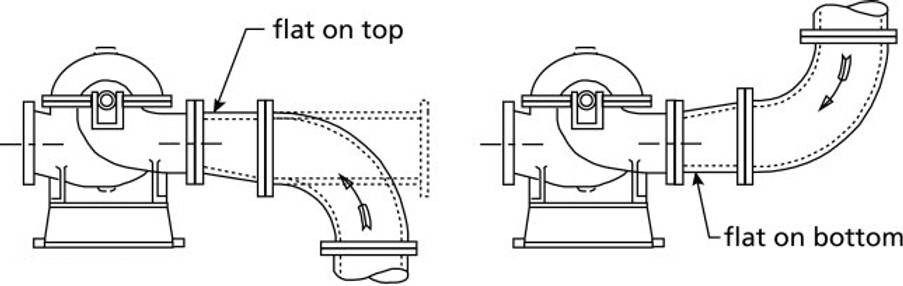

   • Flat on top thường được sử dụng khi đường cấp nước đến từ trên, trong khi flat on bottom thường được sử dụng khi đường cấp nước đến từ dưới.

Ưu Điểm:

• Giữ cho dòng chảy không bị gián đoạn và giảm mũ khí trong đường suction của bơm.

• Giảm tạo lắng đọng và cặn bẩn trong đường ống.

Lưu Ý:

• Sử dụng flat on top hoặc flat on bottom phụ thuộc vào hướng dòng chảy và môi trường cụ thể của ứng dụng.

Các Loại Kết Nối Cho Reducer

1. Butt Weld Reducer (Reducer Hàn Nối):

   • Phương Pháp Kết Nối: Sử dụng phương pháp hàn nối butt weld.

   • Ưu Điểm: Kết nối chặt chẽ và đồng đều, phù hợp với áp lực và nhiệt độ cao.

   •

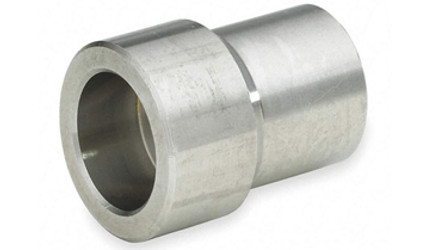

2. Socket Weld Reducer (Insert):

   • Phương Pháp Kết Nối: Sử dụng phương pháp socket weld, trong đó ống được đặt vào lỗ của reducer và sau đó hàn nối bằng cách đưa mũi hàn xuống lỗ.

   • Ưu Điểm: Dễ lắp đặt và tháo lắp, phù hợp với các ứng dụng yêu cầu thường xuyên tháo lắp.

   •

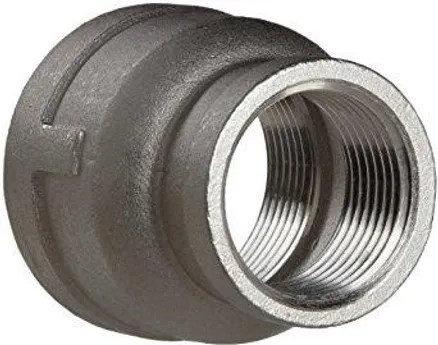

3. Threaded Reducer (Reducer Ren):

   • Phương Pháp Kết Nối: Sử dụng phương pháp ren, nơi ống và reducer có đường ren tương ứng để vặn chặt vào nhau.

   • Ưu Điểm: Dễ lắp đặt và tháo lắp, không yêu cầu quá trình hàn.

   •

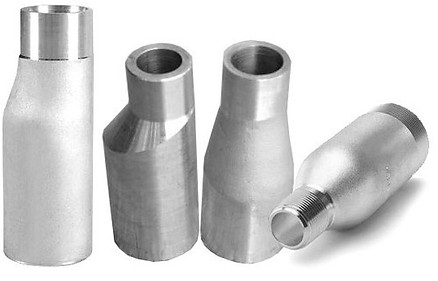

Swage Nipple:

• Là một thành phần giúp kết nối giữa hai loại mối hàn khác nhau hoặc giữa mối hàn và ren.

• Thường được sử dụng để giảm kích thước ống, tạo sự chuyển đổi giữa hai đường ống có kích thước khác nhau.

• Có thể được sử dụng trong các ứng dụng cần chuyển động và tháo lắp thường xuyên.

•

Lưu Ý:

• Lựa chọn loại kết nối phụ thuộc vào yêu cầu cụ thể của ứng dụng, đặc điểm vận hành, và điều kiện làm việc.
