Chào mừng quay trở lại, chúng ta sẽ tiếp tục với chuỗi bài viết về thiết kế đường ống. Pipe - Ống là thành phần không thể thiếu và quan trọng nhất trong thiết kế đường ống. Có nhiều cách phân loại ống trong kỹ thuật, như sau:

Phân Loại Độ Dày Thành Ống

Schedule (Sch):
- Khái Niệm: Schedule là một hệ thống đánh số để chỉ độ dày của thành ống. Mỗi số trong hệ thống này tương ứng với một giá trị cụ thể của độ dày.
- Ví Dụ: Schedule có thể là 5s, 10, 20, 30, 40s, STD, 40, 60, XS, 80s, 80, 100, 120, 140, 160, XXS. Càng cao schedule, ống càng dày.
Wall Thickness (Độ Dày Thành Ống):
- Khái Niệm: Wall thickness là giá trị cụ thể của độ dày của thành ống, thường được đo bằng đơn vị inch hoặc milimét.
- Ví Dụ: Ống có thể được mô tả với độ dày cụ thể như 10.3mm, 15.09mm, và những giá trị tương tự.

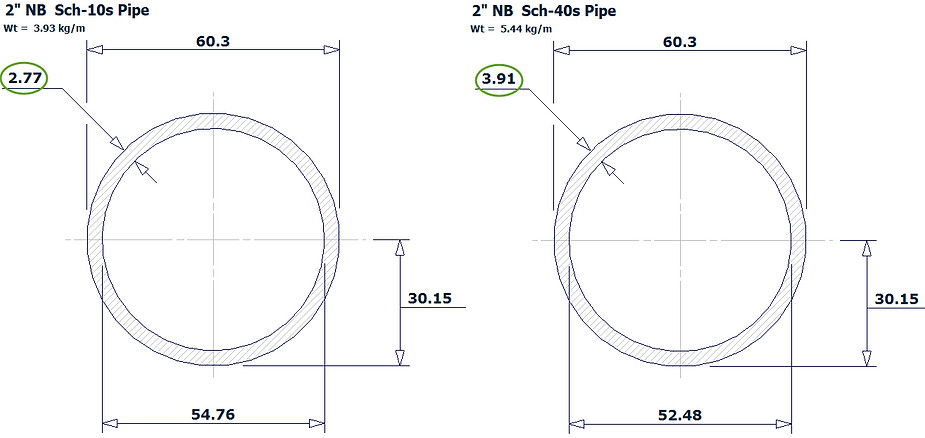

So Sánh Giữa Schedule và Wall Thickness:

Nếu hai ống có cùng đường kính ngoài (Nominal pipe size - DN) nhưng khác nhau về schedule hoặc độ dày, điều này chỉ ra rằng chúng có cùng đường kính ngoài, nhưng khác nhau về đường kính trong (Nominal diameter - DN).

Lưu Ý:

Việc chọn lựa giữa Schedule và Wall thickness phụ thuộc vào yêu cầu cụ thể của dự án và các tiêu chí kỹ thuật cần đạt được.

Phân Loại Theo Kích Thước Ống

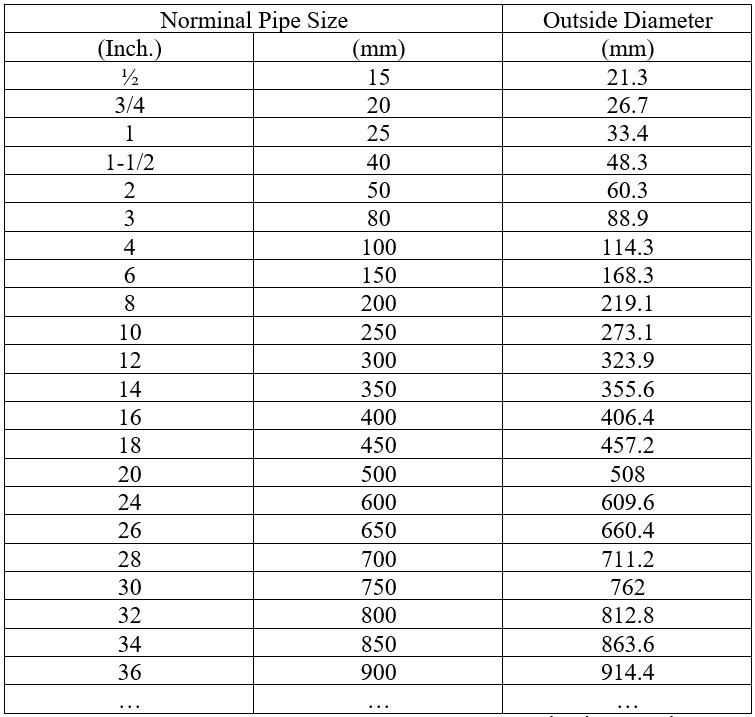

Theo tiêu chuẩn ASME B36.10, đường ống trong thiết kế đường ống công nghệ được phân loại theo các kích thước sau:

Dưới 14" Nominal Pipe Size (NPS):
- Kích thước dưới 14" là các giá trị chuẩn của NPS, và đường kính ngoài (OD) không giống chính xác với NPS.
- Ví Dụ: Đối với ống có NPS là 10", đường kính ngoài có thể là bất kỳ giá trị nào khác 254mm (10x25.4).
14" NPS Trở Lên:
- Đối với ống có NPS lớn hơn hoặc bằng 14", đường kính ngoài của ống bằng chính giá trị của NPS đó.
- Ví Dụ: NPS 14" có đường kính ngoài là 14x25.4 = 355.6mm.

Lưu Ý:

ASME B36.10 chứa thông tin chi tiết về kích thước của các loại ống, và nếu cần tìm hiểu đầy đủ, việc đọc tiêu chuẩn này là quan trọng.
Nominal Pipe Size (NPS) không phản ánh chính xác đường kính ngoài của ống, đặc biệt là đối với các kích thước dưới 14".

Phân Loại Theo Vật Liệu làm Ống

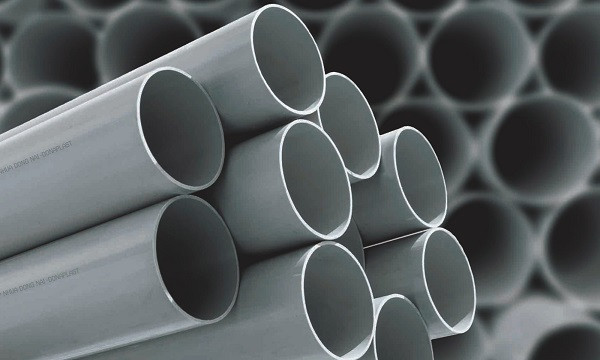

a) Phi Kim: Piping được sản xuất từ nhựa tổng hợp, polymer, sợi thủy tinh… thường được biết đến với các tên gọi như PVC, GRE, Elastopipe, Flexible hose (ống mềm)...

b) Kim Loại: Piping được sản xuất từ kim loại là lựa chọn phổ biến trong thiết kế đường ống công nghiệp và dầu khí, chiếm tỉ lệ cao trong một dự án.

Khi phân loại piping theo vật liệu từ kim loại, chúng ta thường chia nhỏ như sau:

Kim loại có tính ăn mòn cao:

Thường là thép carbon với hàm lượng sắt trong thành phần cấu tạo ống cao. Các ống này thường được sử dụng trong thiết kế ống ít tiếp xúc với hóa chất và các chất có tính ăn mòn cao như axit...

Kim loại có tính ăn mòn thấp:

Thường là thép trắng (stainless steel). Loại thép này vẫn chứa hàm lượng sắt trong thành phần cấu tạo, nhưng rất thấp so với carbon steel. Tính ăn mòn của thép này còn phụ thuộc vào thành phần và hàm lượng của các kim loại khác như crom, niken...

Kim loại có tính ăn mòn rất thấp hoặc không ăn mòn:

Thường là duplex hoặc super duplex stainless steel. Piping loại này có khả năng chống ăn mòn xuất sắc trong môi trường có tồn tại hóa chất hoặc axit. Đồng thời, chúng có cơ tính và độ cứng tốt nhờ hàm lượng niken và crom cao trong thành phần cấu tạo.

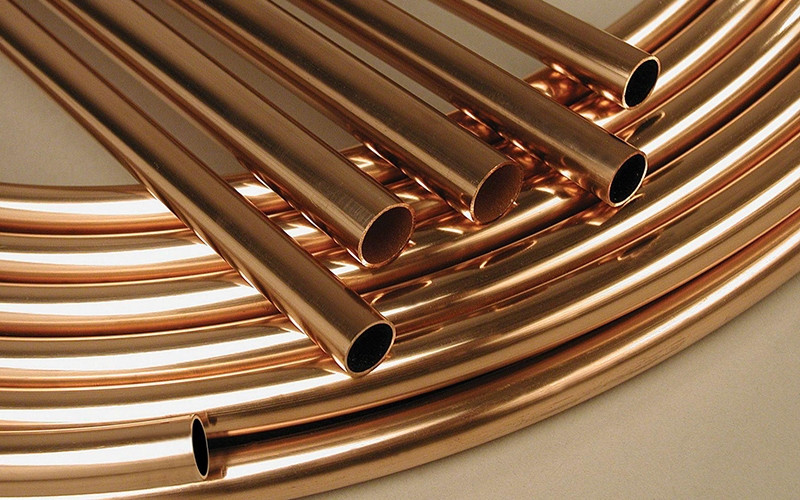

Kim loại màu:

Đồng, nhôm hoặc một số kim loại quý cũng được sử dụng để chế tạo ống trong thiết kế và thi công. Mạ kẽm cũng thường được sử dụng để tăng khả năng chống ăn mòn cho ống thép carbon. Trong thiết kế, cần lưu ý rằng ống mạ kẽm thường không được hàn, và ren thường được sử dụng để kết nối, vì mối hàn có thể làm cháy lớp kẽm và làm mất đi tính chất của nó khi kết hợp với ống carbon steel.

Đây là một bài viết cơ bản về ống trong thiết kế đường ống. Nếu có thắc mắc hoặc muốn thảo luận thêm, hãy để lại lời nhắn và chúng tôi sẽ phản hồi ngay lập tức.
