Tìm Hiểu Các Nét Cơ Bản Trong Thiết Kế Đường Ống - Phần 1

Chào các bạn, hôm nay chúng ta sẽ cùng Song Toàn khám phá kiến thức trong lĩnh vực thiết kế đường ống. Trong nội dung hôm nay, chúng ta sẽ đề cập đến những khía cạnh thiết kế đơn giản nhưng thường bị đánh giá thấp, mặc dù chúng lại có ảnh hưởng lớn đến hiệu suất hoạt động của các đường ống công nghệ cũng như quá trình vận hành và thi công thực tế.

Vị Trí Đặt Thiết Bị Cơ Khí

Vị trí đặt flange trên đường ống, valve, inline instrument, và nozzle của thiết bị cơ khí đóng một vai trò quan trọng trong thiết kế đường ống. Flange, một loại phụ kiện trên đường ống, được sử dụng để kết nối ống với valve, nozzle của thiết bị cơ khí, inline instrument bằng cách sử dụng bolts & nuts. Dưới đây là một số quy tắc cơ bản về vị trí đặt flange:

1. Hướng xoay của Flange:

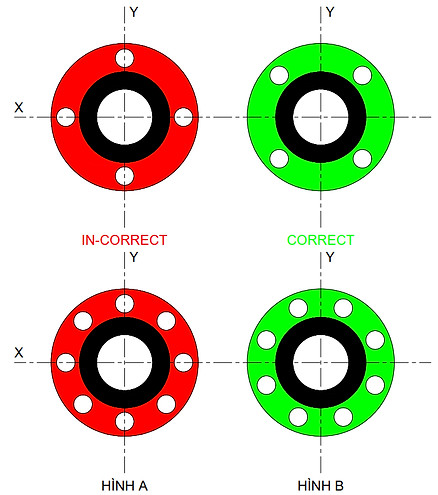

Khi flange được hàn vào đường ống, nó sẽ được xoay sao cho trục (mặt phẳng) chính không đi qua tâm của lỗ bolts. Trong hình A, làm như vậy là sai, và đúng cách là trong hình B, nơi mà trục chính đi qua giữa hai lỗ bolts liền kề và qua tâm của flange. Số lỗ bolts trên flange thường là bội số của 4.

2. Quy tắc về số lỗ bolts:

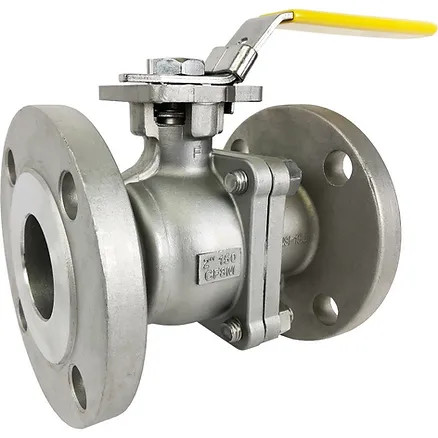

• Đối với flange và valve 2" class 150#, có thể có 4 lỗ bolts. Khi cần xoay thân valve vì xung đột hoặc không đủ không gian vận hành, mỗi lần xoay thân valve là 90 độ (lấy tâm valve làm trục xoay).

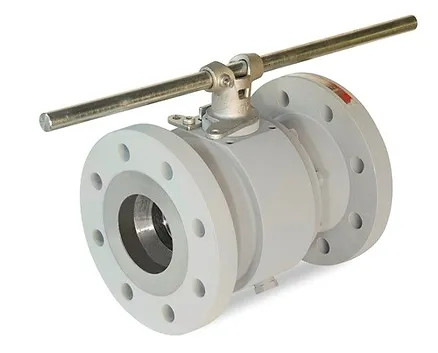

• Đối với valve 2" class 1500#, có thể có 8 lỗ bolts. Trong trường hợp này, mỗi lần xoay thân valve theo trục có thể là 45 độ.

3. Quan trọng đối với thiết kế đường ống:

• Thiết kế đường ống đòi hỏi sự chú ý đặc biệt đối với vị trí xoay của flange, đặc biệt là khi đối mặt với lưu lượng công việc như xoay thân valve.

• Thiết kế viên ống cần phải hiểu rõ nguyên tắc này để tránh những lỗi cơ bản liên quan đến việc xoay thân valve.

Những quy tắc này quan trọng để đảm bảo tính hiệu quả và an toàn của hệ thống đường ống, và chúng đặc biệt quan trọng trong quá trình vận hành và bảo trì.

Hiểu Giá Trị Slope Pipe Như Thế Nào ?

Trong thiết kế đường ống, giá trị slope pipe (độ dốc của ống) là một yếu tố quan trọng để đảm bảo lưu chất có thể chảy tự do theo hướng mong muốn. Được biểu thị thông thường trên P&ID với đơn vị đo là độ (°) hoặc phần trăm (%), giá trị slope pipe có thể được hiểu như sau:

1. Đơn vị đo là Độ (°):

   • Nếu giá trị slope pipe được xác định bằng đơn vị độ, ví dụ như 1°, điều này có nghĩa là ống sẽ có một độ dốc so với mặt phẳng nằm ngang khi đi qua một khoảng cách cụ thể.

   • Độ dốc ở đây thường được hiểu là góc nghiêng của ống đối với mặt phẳng ngang.

2. Đơn vị đo là Phần Trăm (%):

   • Khi giá trị slope pipe được biểu thị dưới dạng phần trăm, ví dụ như 1/50, 1/100, 1/200, điều này diễn đạt tỉ lệ giữa sự giảm chiều cao và quãng đường ngang.

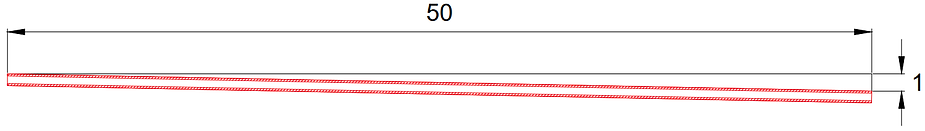

   • Ví dụ, 1/50 có nghĩa là khi ống đi qua một khoảng cách 50 (đơn vị đo), chiều cao của ống sẽ giảm đi 1 (đơn vị đo).

   • Tương tự, với 1/100, khi ống đi qua 100 (đơn vị đo), chiều cao sẽ giảm đi 1 (đơn vị đo).

Để hiểu giá trị slope pipe, bạn có thể xem nó như một tỉ lệ giữa quãng đường ngang và sự giảm chiều cao của đường ống. Việc này giúp quy định độ dốc của đường ống để chảy lưu chất một cách hiệu quả và theo hướng mong muốn trong hệ thống.

Thiết Kế Check Valve Trên Đường Ống Đứng

Thiết kế check valve trên đường ống đứng đặt ra một số yếu tố cần xem xét để đảm bảo hoạt động hiệu quả của van trong điều kiện nằm thẳng đứng. Dưới đây là một số điều cần xem xét trong quá trình thiết kế:

1. Chiều dòng chảy:

   • Check valve nằm thẳng đứng yêu cầu chiều dòng chảy của chất lưu phải từ dưới lên trên. Điều này đảm bảo trọng lực tác động lên đĩa (Disc) làm nó mở khi có áp suất chất lưu từ dưới.

2. Cơ chế hoạt động:

   • Check valve thường sử dụng cơ chế mở đóng dựa trên trọng lực, lò xo, hoặc áp suất chất lưu. Khi van nằm thẳng đứng, trọng lực tự nhiên có thể được sử dụng để mở van, nhưng cần kiểm tra và đảm bảo rằng nó có đủ mạnh để vượt qua áp suất và tác động từ chất lưu.

3. Cấu tạo của Check Valve:

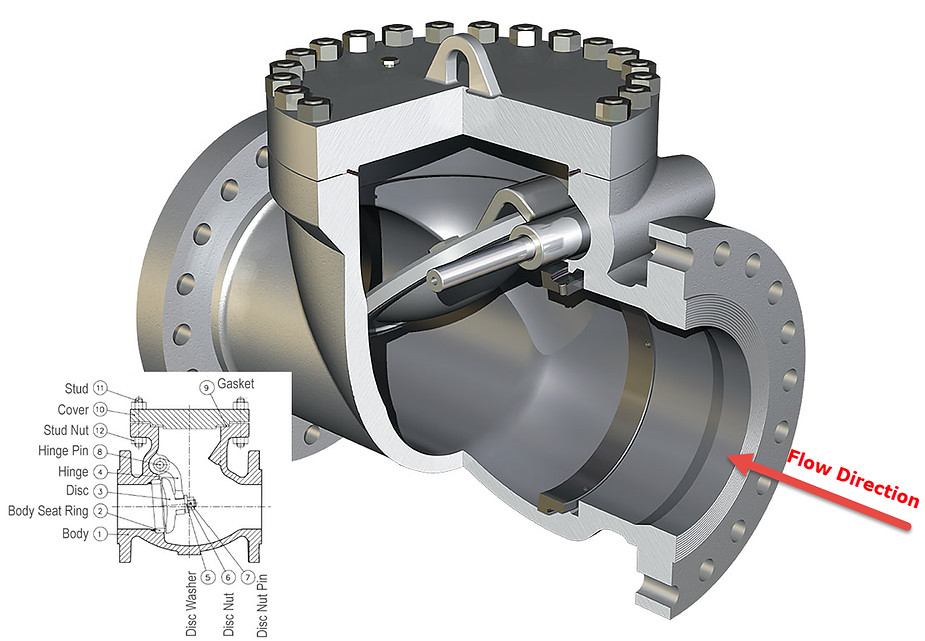

   • Các loại check valve khác nhau (như swing check valve, lift check valve) có cấu tạo khác nhau. Trong trường hợp swing check valve, khi nằm thẳng đứng, đĩa (Disc) phải nằm phía dưới để có thể mở khi có áp suất từ dưới.

4. Xử lý tác động của Trọng Lực:

   • Vì van nằm thẳng đứng, trọng lực tác động lên đĩa (Disc) có thể làm mất khả năng ngăn chặn dòng chảy ngược. Điều này cần được xem xét trong quá trình thiết kế để đảm bảo rằng van vẫn hoạt động hiệu quả.

5. Kiểm tra và Bảo dưỡng:

   • Van cần được kiểm tra định kỳ để đảm bảo cơ chế hoạt động đúng và không có hỏng hóc. Bảo dưỡng cần được thực hiện đúng kỹ thuật để giữ cho van luôn trong tình trạng hoạt động tốt.

Thiết kế check valve trên đường ống đứng đòi hỏi sự chú ý đặc biệt đối với các yếu tố này để đảm bảo tính hiệu quả và độ an toàn của hệ thống.

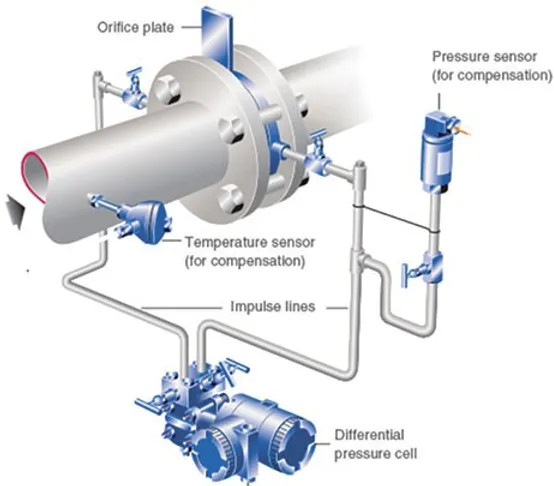

Vị Trí Lắp Đặt Flow Meter

Flow meter, là một thiết bị đo đạc trong hệ thống đo lường, đặt ra yêu cầu rằng dòng chảy khi đi qua thiết bị cần đo phải là dòng chảy ổn định. Để đảm bảo độ chính xác, vị trí đặt flow meter đòi hỏi sự quan tâm đặc biệt đến đoạn ống upsteam và downstream. Điều này đôi khi yêu cầu một đoạn ống thẳng với chiều dài cụ thể, thường là 10 lần đường kính danh nghĩa (D) upsteam và 5 lần D downstream.

Giá trị này có thể thay đổi tùy thuộc vào loại flow meter cũng như chất lưu đang được đo. Sự chuẩn bị kỹ lưỡng về vị trí đặt này giúp đảm bảo rằng flow meter hoạt động hiệu quả, giữ cho dòng chảy ổn định và đo lường đáng tin cậy.

Hy vọng rằng bài viết của STG đã mang lại kiến thức hữu ích cho bạn.
