Speed Controllers / Van Tiết Lưu : Đặc Điểm Kỹ Thuật

Admin PKST
Ngày 23/11/2023

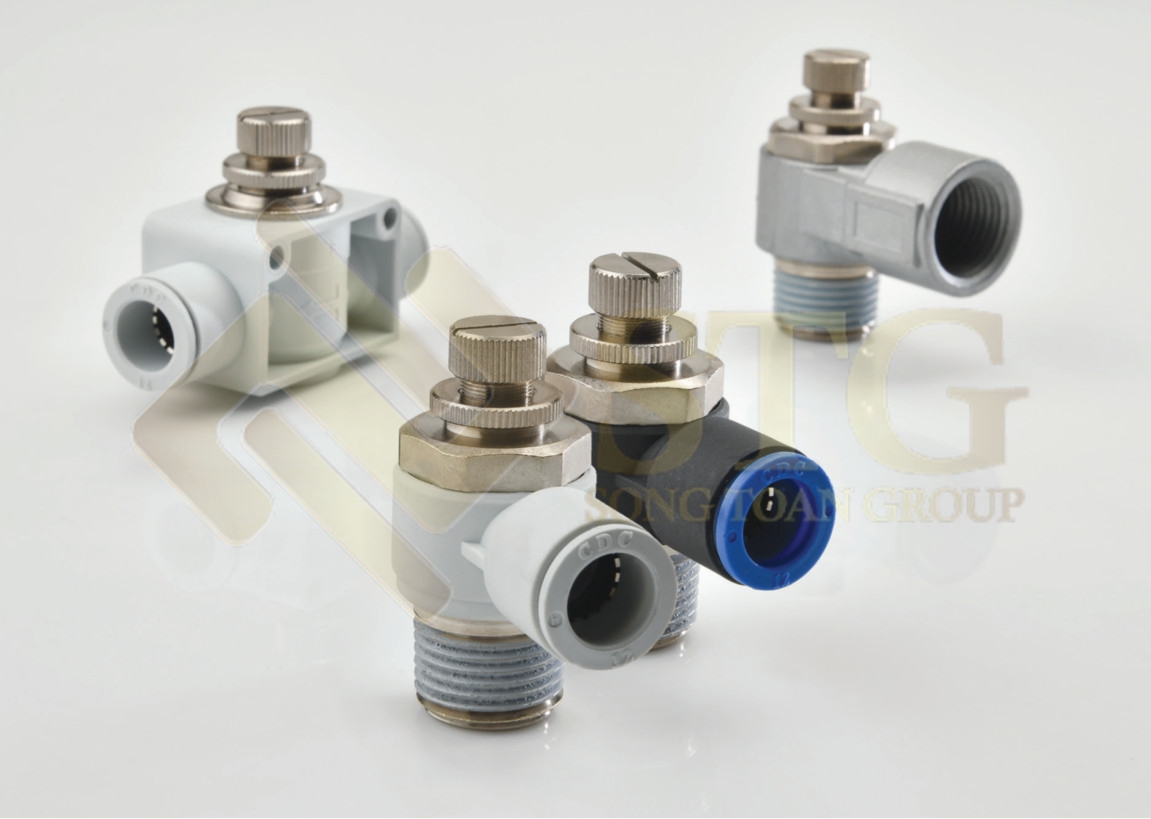

Van tiết lưu, hay còn được gọi là bộ điều khiển tốc độ, đóng vai trò quan trọng trong việc điều chỉnh tốc độ của các thiết bị động khí. Van này thường được ứng dụng chủ yếu trong các hệ thống động khí, mang lại khả năng kiểm soát chính xác về lưu lượng để đạt được hiệu suất tối ưu. Dưới đây là một số thông số kỹ thuật và đặc điểm chính:

Công Dụng

  • Được thiết kế để điều khiển tốc độ của các thiết bị động khí.
  • Thường được lắp đặt chủ yếu trong các hệ thống động khí.

Thông Số Kỹ Thuật

  • Cho phép điều khiển lưu lượng một cách dễ dàng để thực hiện điều chỉnh tốc độ tinh tế.
  • Thân van có thể xoay 360° sau khi lắp đặt.
  • Hướng và góc của ống có thể được điều chỉnh tùy thuộc vào yêu cầu của hệ thống ống.
  • Một số loại, như NSC [D], giúp điều chỉnh tốc độ một cách dễ dàng trong không gian hạn chế bằng cách sử dụng tua vít.
  • Chiếm ít diện tích khi được lắp đặt.

Đặc Điểm Chính

  • Cung cấp kiểm soát tốc độ chính xác cho các thiết bị động khí.
  • Linh hoạt trong các ứng dụng liên quan đến hệ thống động khí.
  • Dễ dàng điều chỉnh lưu lượng để đạt được hiệu suất tối ưu.
  • Cho phép linh hoạt trong hướng và góc của ống để lắp đặt theo yêu cầu cụ thể của hệ thống.
  • Giúp đơn giản hóa điều chỉnh tốc độ trong các không gian hạn chế với các loại cụ thể.
  • Thiết kế nhỏ gọn đảm bảo sử dụng hiệu quả không gian khi lắp đặt.

Những bộ điều khiển tốc độ này đóng vai trò quan trọng trong các hệ thống động khí, đóng góp vào sự hiệu quả toàn diện và chức năng của các thiết bị động khí. Khả năng cung cấp kiểm soát chính xác về tốc độ khiến chúng trở nên quan trọng trong nhiều ứng dụng công nghiệp và cơ khí khác nhau.

Dòng Chảy Áp Dụng

  • Khí Nén (Không áp dụng cho khí hoặc chất lỏng).

Áp Suất Hoạt Động

  • Từ 14.2 đến 150 PSI / Từ 1 đến 9.9 kgf/cm² (Từ 100 đến 990 kPa).
  • Lưu ý: Việc kết hợp với ống áp dụng sẽ được quyết định dựa trên áp suất hoạt động tối đa của ống.

Phạm Vi Nhiệt Độ Hoạt Động

  • Từ 32 đến 140 °F / Từ 0 đến 60 °C.

Chất Liệu Ống Sử Dụng

  • Polyurethane (Polyurethane).
  • Nylon (Nilon).

Lưu Ý An Toàn

  • Đọc kỹ các biện pháp an toàn, cách phân loại biểu tượng cảnh báo (trang 25), và các biện pháp phòng ngừa thông thường cho sản phẩm kết nối (trang 26) trước khi sử dụng.
  • Không sử dụng như một van dừng nơi không nên có rò rỉ. Cho phép một lượng nhất định của rò rỉ, vì vậy tránh sử dụng dưới điều kiện yêu cầu không rò rỉ.

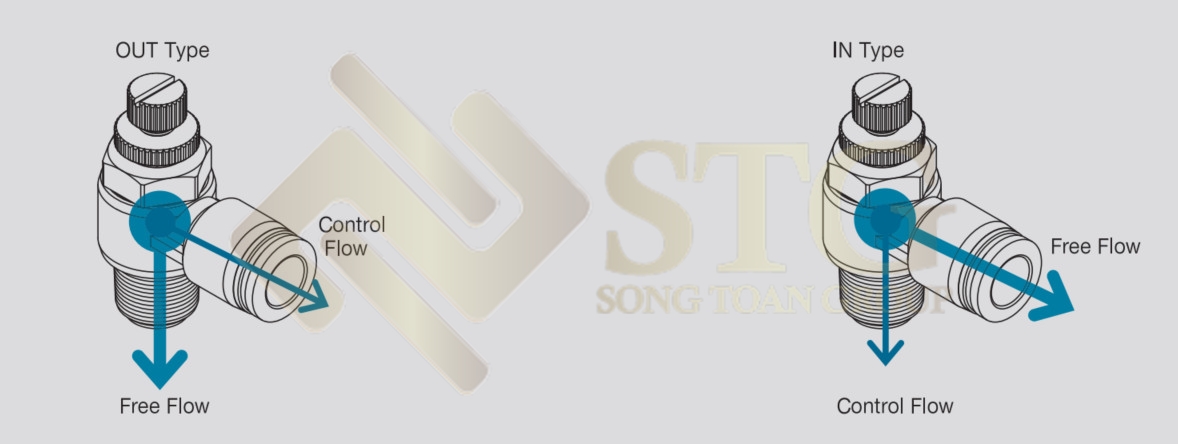

  • Kiểm tra hướng kiểm soát dòng không khí trước khi sử dụng. Nếu sử dụng theo hướng ngược lại, có nguy cơ bị thương tích cá nhân vì kim kiểm soát tốc độ sẽ không hoạt động đúng, thiết bị có thể bị hỏng, và cơ cấu có thể nảy ra khỏi.
  • Điều chỉnh tốc độ bằng cách đóng hoàn toàn kim kiểm soát và sau đó mở chậm lại.
  • Kiểm tra số lần quay của kim kiểm soát đang sử dụng. Quay kim kiểm soát quá nhiều lần có thể gây hỏng hóc.
  • Không va chạm hoặc xoay cơ thể hoặc kết nối bằng lực. Điều này có thể gây hỏng hóc sản phẩm hoặc rò rỉ không khí.

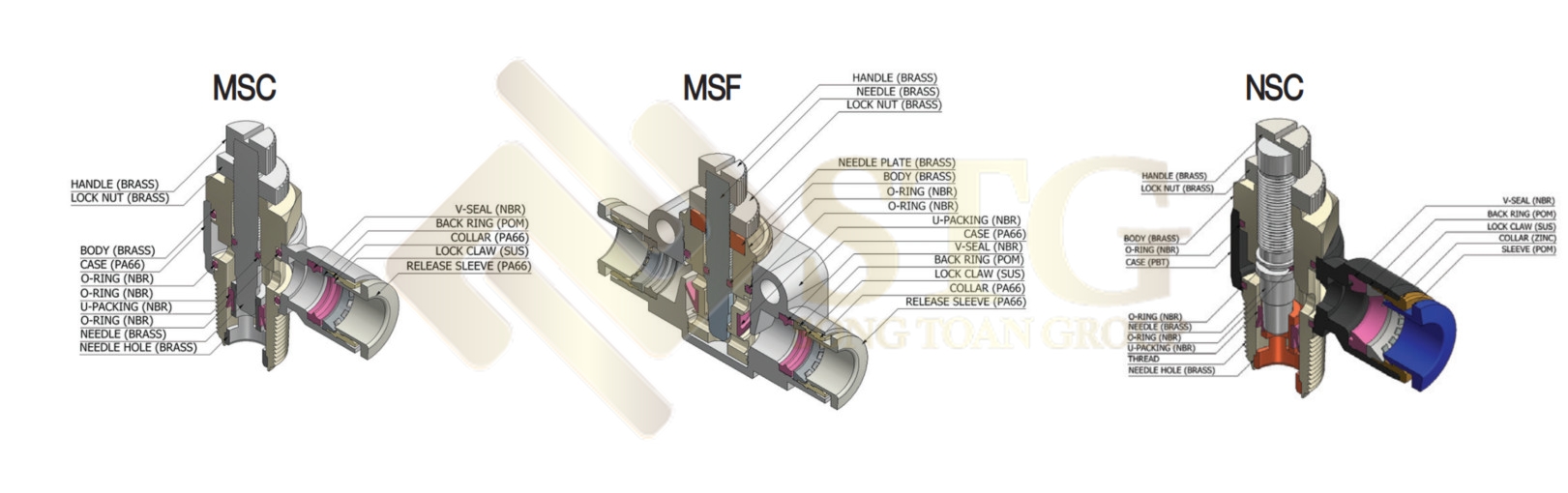

Phân Loại Van Tiết Lưu

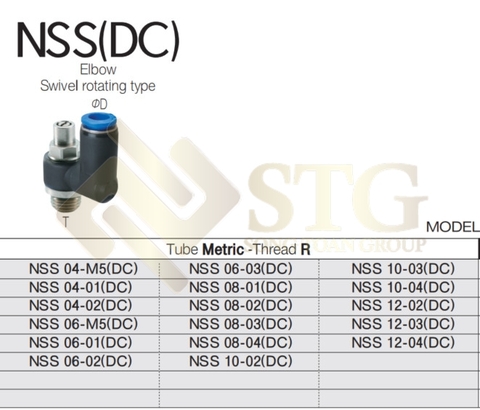

1. NSS DC / Elbow Swivel Rotating Type

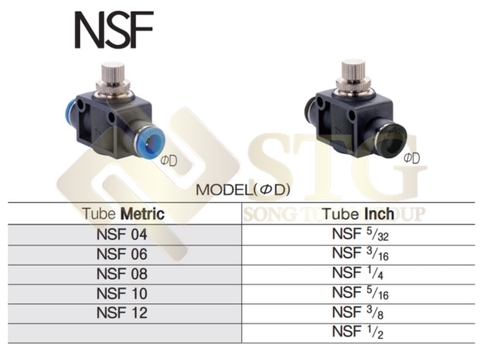

2. NSF / PSA / Van Tiết Lưu 2 Đầu Nối Ống

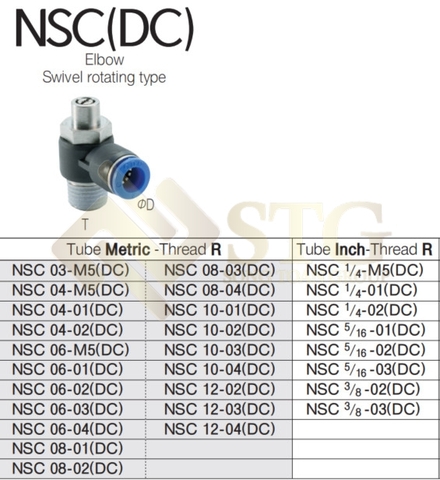

3. NSC DC / Elbow Swivel Rotating Type

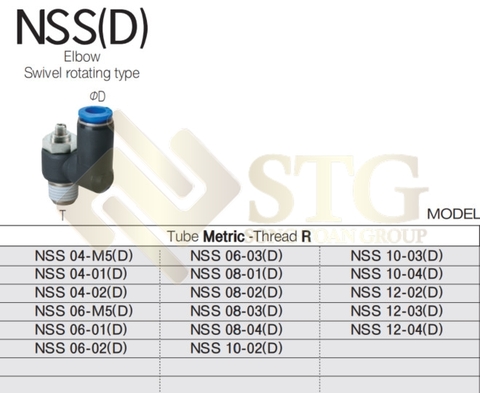

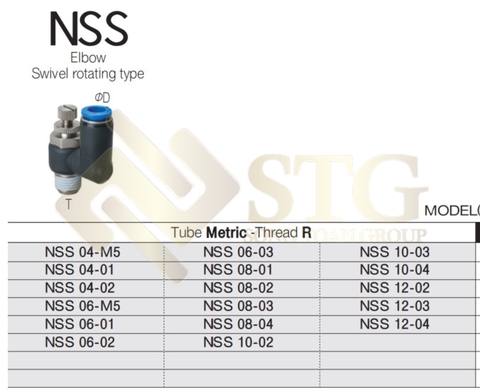

4. NSS D / Elbow Swivel Rotating Type

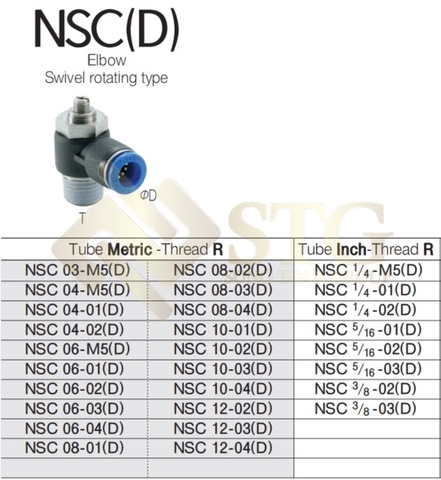

5. NSC D / Elbow Swivel Rotating Type

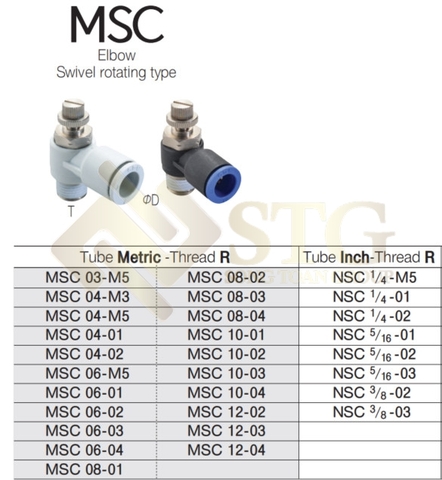

6. MSC / ESL / Elbow Swivel Rotating Type

7. NSS / Elbow Swivel Rotating Type
