Kết Nối Camlock / Groove: Hiệu Quả Truyền Dẫn Chất Lỏng Và Đa Ngành

Admin PKST
Ngày 14/11/2023



Kết nối Cam và Groove, còn được biết đến với tên gọi Camlock hoặc Camlock Coupling, là một hệ thống kết nối nhanh chóng được sử dụng rộng rãi trong các ứng dụng truyền dẫn chất lỏng. Hệ thống này giúp kết nối và ngắt kết nối nhanh chóng giữa các đường ống và thiết bị mà không cần sử dụng công cụ đặc biệt.

Điều này làm cho chúng được sử dụng phổ biến trong nhiều ngành công nghiệp như hóa chất, dầu khí, thực phẩm và đồ uống, cũng như trong các ứng dụng công nghiệp khác.

Sản Phảm Đầu Nối Camlock Tại Song Toàn, xem tại đây !

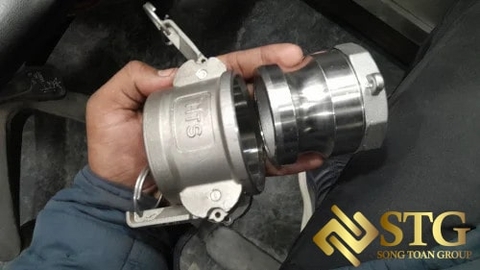

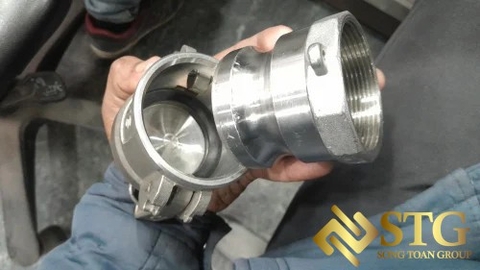

Cấu Trúc Của Camlock

Cấu trúc của Camlock bao gồm các thành phần chính sau:

  1. Cam (Cánh Nâng):

    • Cam là bộ phận chính của kết nối, có hình dạng giống như một cánh hoặc tay nâng có thể xoay quanh trục của nó.
    • Cam được thiết kế để nâng lên và hạ xuống để tạo ra kết nối hoặc ngắt kết nối.
    • Có nhiều loại cam với hình dạng và chức năng khác nhau để phù hợp với các ứng dụng và yêu cầu cụ thể.
  2. Groove (Rãnh):

    • Groove là một rãnh có hình dạng đặc biệt trên mặt của kết nối.
    • Khi Cam được xoay và hợp nhất với Groove, chúng tạo ra kết nối chặt chẽ và an toàn.
  3. Nắp Bảo Vệ (Dust Cap):

    • Nắp bảo vệ, hay còn được gọi là Dust Cap, là một phụ kiện có thể được sử dụng để bảo vệ Cam và Groove khỏi bụi bẩn, mảnh vụn, và các tác động bên ngoài khi kết nối không sử dụng.
  4. Kết Nối Nhanh Chóng:

    • Cấu trúc tổng thể của Camlock được thiết kế để đạt được quá trình kết nối và ngắt kết nối nhanh chóng và dễ dàng.
    • Sử dụng trong các ứng dụng cần sự linh hoạt và tiện lợi trong việc kết nối ống và dụng cụ nhanh chóng.

Hoạt Động Của Camlock

Hoạt động của kết nối Camlock diễn ra như sau:

  1. Kết nối:

    • Đưa cánh Cam vào rãnh trên kết nối, đảm bảo chúng hợp nhất một cách chặt chẽ.
    • Sự hợp nhất giữa Cam và Groove tạo ra một kết nối chặt chẽ và an toàn.
  2. Ngắt kết nối:

    • Nâng cánh Cam lên để mở kết nối. Điều này tạo ra một khe giữa Cam và Groove, cho phép người sử dụng ngắt kết nối một cách nhanh chóng.
    • Việc nâng cánh Cam tạo ra khoảng trống giữa Cam và Groove, giảm áp suất và cho phép người dùng dễ dàng ngắt kết nối.
  3. An toàn và chắc chắn:

    • Khi Cam và Groove hợp nhất, chúng tạo ra một kết nối an toàn và chắc chắn.
    • Việc xoay cánh Cam giúp đảm bảo tính kín đáo và ngăn chặn rò rỉ.
  4. Sự linh hoạt trong sử dụng:

    • Kết nối Cam and Groove thường được sử dụng trong nhiều ứng dụng khác nhau, từ chuyển dẫn chất lỏng trong ngành công nghiệp hóa chất đến việc sử dụng trong ngành thực phẩm và đồ uống.
  5. Khả năng đối phó với áp suất:

    • Thiết kế của kết nối cho phép chúng đối phó với áp suất và tạo ra một kết nối chặt chẽ ngay cả trong các điều kiện áp suất cao.
  6. Ngăn chặn rò rỉ và mất mát chất lỏng:

    • Khi kết nối, Cam and Groove giúp ngăn chặn rò rỉ và mất mát chất lỏng, giữ cho hệ thống hoạt động hiệu quả.

Kết nối Cam and Groove là một giải pháp hiệu quả cho nhu cầu kết nối nhanh chóng và độ linh hoạt trong hệ thống truyền dẫn chất lỏng.



Tính Linh Hoạt Của Camlock

  1. Tính nhanh chóng và linh hoạt:

    • Quá trình kết nối và ngắt kết nối nhanh chóng và linh hoạt, giảm thời gian và công sức cần thiết.
  2. Dễ sử dụng:

    • Không đòi hỏi sự chuyên nghiệp cao hoặc sử dụng công cụ đặc biệt, làm cho chúng dễ sử dụng và lắp đặt.
  3. Sự an toàn:

    • Kết nối chặt chẽ giữa Cam và Groove giúp đảm bảo sự an toàn và ngăn chặn rò rỉ.
  4. Tính linh hoạt trong ứng dụng:

    • Phù hợp cho việc chuyển dẫn nhiều loại chất lỏng và khí khác nhau.
  5. Khả năng chống rò rỉ:

    • Khi được sử dụng đúng cách, chúng cung cấp khả năng chống rò rỉ đáng kể.
  6. Sự linh hoạt đối với kích thước ống khác nhau:

    • Có sẵn trong nhiều kích thước khác nhau, từ nhỏ đến lớn, phục vụ nhu cầu của nhiều ứng dụng khác nhau.

Những đặc tính này giúp kết nối Camlock trở thành một lựa chọn phổ biến trong nhiều ngành công nghiệp, từ hóa chất đến thực phẩm và đồ uống, đảm bảo hiệu suất và độ tin cậy trong quá trình truyền dẫn chất lỏng và khí.



Ưu Điểm Của Camlock

Những đặc điểm bạn đã nêu ra là những lợi ích quan trọng của kết nối Cam and Groove, làm cho chúng trở thành lựa chọn ưa chuộng trong nhiều ngành công nghiệp. Dưới đây là một số điểm chi tiết:

  1. Tiết kiệm chi phí và thời gian:

    • Giảm thiểu thời gian lắp đặt và giảm chi phí nhân công, đồng thời tăng hiệu suất làm việc.
  2. Khả năng đối phó với áp suất cao:

    • Thiết kế của kết nối cho phép chúng đối phó với áp suất cao mà vẫn duy trì tính kín đáo, đảm bảo an toàn trong quá trình sử dụng.
  3. Ứng dụng rộng rãi:

    • Sử dụng trong nhiều ngành công nghiệp như hóa chất, dầu khí, thực phẩm và đồ uống, làm cho chúng trở thành giải pháp đa dạng và linh hoạt.
  4. Bảo trì dễ dàng:

    • Cấu trúc đơn giản và thiết kế không yêu cầu bảo trì phức tạp, giảm chi phí và thời gian bảo trì.
  5. Thời gian hoạt động hiệu quả:

    • Giảm thời gian chờ đợi trong quá trình lắp đặt và tháo dỡ, tăng năng suất công việc.
  6. Chịu được môi trường khắc nghiệt:

    • Chịu được các điều kiện môi trường khắc nghiệt như nhiệt độ cao, hóa chất, và các yếu tố khác, làm tăng tuổi thọ và độ bền của kết nối.

Kết nối Cam and Groove được đánh giá cao vì sự đơn giản, hiệu quả và tính linh hoạt của chúng, làm cho chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp.



Ứng Dụng Phổ Biến

Kết nối Cam and Groove thực sự đa dạng và linh hoạt, phù hợp cho nhiều ngành công nghiệp khác nhau. Việc chúng có thể sử dụng trong các ứng dụng từ hóa chất, dầu khí, thực phẩm và đồ uống đến công nghiệp hàng hải và năng lượng tái tạo chỉ là một minh chứng cho tính linh hoạt của chúng. Dưới đây là một số điểm cụ thể về ứng dụng của kết nối Cam and Groove:

  1. Ngành Hóa Chất:

    • Chuyển dẫn và kết nối các loại hóa chất và dung môi khác nhau.
  2. Ngành Dầu Khí:

    • Hệ thống truyền dẫn dầu, khí đốt, và các chất lỏng khác trong quá trình khai thác và vận chuyển dầu khí.
  3. Ngành Thực Phẩm và Đồ Uống:

    • Chuyển dẫn nước, sữa, nước giải khát, và các chất lỏng thực phẩm khác.
  4. Ngành Nước và Xử Lý Nước:

    • Hệ thống xử lý nước, bơi lọc, và các ứng dụng liên quan đến nguồn nước.
  5. Ngành Năng Lượng Tái Tạo:

    • Vận chuyển và truyền dẫn chất lỏng trong ngành công nghiệp năng lượng tái tạo như năng lượng mặt trời và gió.
  6. Ngành Công Nghiệp Chế Biến:

    • Kết nối và truyền dẫn chất lỏng trong các quy trình sản xuất và chế biến.
  7. Ngành Công Nghiệp Hàng Hải:

    • Hệ thống truyền dẫn dầu nhờn, nước làm mát, và các chất lỏng trong ngành công nghiệp hàng hải.
  8. Ngành Công Nghiệp Dược Phẩm:

    • Sản xuất và vận chuyển các chất lỏng trong ngành công nghiệp dược phẩm.
  9. Ngành Công Nghiệp Giải Trí và Sự Kiện:

    • Cung cấp nước, làm mát, và các chất lỏng khác trong các sự kiện và giải trí.
  10. Ngành Công Nghiệp Chế Tạo:

    • Chuyển dẫn và kết nối chất lỏng trong sản xuất và gia công.
  11. Hệ Thống HVAC (Heating, Ventilation, and Air Conditioning):

    • Cung cấp nước làm mát và các chất lỏng trong các hệ thống điều hòa không khí.
  12. Ngành Công Nghiệp Nước Sạch và Môi Trường:

    • Truyền dẫn nước và chất lỏng liên quan đến bảo vệ môi trường.

Kết nối Cam and Groove có ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính nhanh chóng, linh hoạt và hiệu suất trong quá trình kết nối và ngắt kết nối chất lỏng.



Cách Lắp Đặt Camlock

Bước 1: Kiểm Tra và Chuẩn Bị

  • Kiểm Tra Linh Kiện: Đảm bảo rằng tất cả các linh kiện như Cam, Groove, và nắp bảo vệ đều trong tình trạng tốt và không có lỗi.
  • Kiểm Tra Ống và Thiết Bị: Kiểm tra kỹ ống và thiết bị mà bạn sẽ kết nối để đảm bảo chúng đủ sạch sẽ và không có vết nứt hoặc hỏng hóc.

Bước 2: Xác Định Hướng Cam and Groove

  • Xác Định Hướng Cam: Đảm bảo rằng cánh của Cam hướng vào phía đúng mà bạn muốn thực hiện kết nối.

Bước 3: Kết Nối Cam and Groove

  • Đưa Cam Vào Groove: Đưa cánh của Cam vào rãnh của Groove và đảm bảo chúng kết hợp một cách chặt chẽ.
  • Nâng Cam Nếu Cần: Nếu cần, nâng cánh của Cam để mở kết nối.

Bước 4: Kiểm Tra Kín Đáo và Áp Suất

  • Kiểm Tra Kín Đáo: Kiểm tra kín đáo của kết nối bằng cách sử dụng nước hoặc chất lỏng để đảm bảo không có rò rỉ.
  • Kiểm Tra Áp Suất: Kiểm tra áp suất trong hệ thống để đảm bảo rằng kết nối có khả năng chịu áp suất đúng.

Bước 5: Bảo Trì và Bảo Dưỡng Định Kỳ

  • Bảo Dưỡng Định Kỳ: Thực hiện bảo dưỡng định kỳ cho cánh Cam và rãnh Groove để đảm bảo tính linh hoạt và hiệu suất.
  • Kiểm Tra Đinh Vít và Lỗ Vít: Kiểm tra đinh vít và lỗ vít để đảm bảo chúng không bị lỏng và có thể giữ kết nối chặt chẽ.

Lưu ý Quan Trọng:

  • Luôn tuân thủ các hướng dẫn và quy tắc an toàn của nhà sản xuất.
  • Tránh sử dụng lực mạnh hoặc công cụ đặc biệt để kết nối Cam and Groove, vì điều này có thể gây hỏng hóc linh kiện.
  • Thực hiện bảo dưỡng và kiểm tra định kỳ để đảm bảo tính kín đáo và an toàn của kết nối.

Lưu ý rằng quy trình cụ thể có thể thay đổi tùy thuộc vào mô hình và nhà sản xuất của kết nối Cam and Groove bạn đang sử dụng. Luôn tham khảo vào hướng dẫn của nhà sản xuất để có hướng dẫn chi tiết và chính xác nhất.



Bảo Dưỡng Và Sửa Chữa

Bảo Dưỡng Định Kỳ:

  • Thực hiện việc bảo dưỡng định kỳ cho cánh Cam và rãnh Groove để đảm bảo tính linh hoạt và hiệu suất của chúng.

Kiểm Tra Đinh Vít và Lỗ Vít:

  • Kiểm tra đinh vít và lỗ vít để đảm bảo chúng không bị lỏng. Thực hiện việc chặn lại nếu cần thiết.

Kiểm Tra Nắp Bảo Vệ (Dust Cap):

  • Nếu có sử dụng nắp bảo vệ, kiểm tra nó để đảm bảo rằng nó vẫn còn đủ chắc chắn và không có tổn thương.

Kiểm Tra Chất Lỏng Trong Ống:

  • Kiểm tra chất lỏng trong ống để đảm bảo rằng nó không chứa các chất tạo rỉ hoặc tạo cặn có thể ảnh hưởng đến kết nối.

Thay Thế Linh Kiện Hỏng:

  • Thay thế ngay lập tức bất kỳ linh kiện nào như cánh Cam hoặc Groove bị hỏng hoặc mòn.

Sơn Chống Rỉ (Nếu Cần):

  • Nếu có dấu hiệu của rỉ sét hoặc ảnh hưởng từ môi trường, xem xét việc sử dụng sơn chống rỉ hoặc chất phủ bảo vệ.

Kiểm Tra Đệm Chống Rò Rỉ (Nếu Có):

  • Nếu có đệm chống rò rỉ, kiểm tra chúng để đảm bảo tính trung thực và hiệu suất.

Kiểm Tra Áp Suất Hệ Thống:

  • Kiểm tra áp suất trong hệ thống để đảm bảo rằng kết nối Cam and Groove có khả năng chịu áp suất đúng.

Thực Hiện Sửa Chữa Khi Cần Thiết:

  • Nếu có vấn đề, thực hiện các biện pháp sửa chữa ngay lập tức để ngăn chặn sự cố và duy trì hiệu suất.

Lưu Ý:

  • Luôn thực hiện bảo dưỡng và sửa chữa theo hướng dẫn của nhà sản xuất.

  • Không sử dụng kết nối Cam and Groove nếu có dấu hiệu của hỏng hóc hoặc mòn mọt.

  • Luôn luôn đảm bảo rằng kết nối được lắp đặt đúng cách và tuân thủ các hướng dẫn an toàn.



Kết Luận Về Cam / Groove

Kết nối Cam and Groove là một giải pháp linh hoạt và hiệu quả cho việc truyền dẫn chất lỏng trong nhiều ngành công nghiệp khác nhau. Tính nhanh chóng, dễ sử dụng, và khả năng chịu áp suất cao là những điểm mạnh giúp chúng trở thành lựa chọn phổ biến.

Việc lựa chọn và sử dụng kết nối Cam and Groove đúng cách không chỉ mang lại lợi ích về hiệu suất mà còn giúp tiết kiệm chi phí và thời gian trong quá trình vận hành và bảo dưỡng hệ thống.
