Hướng Dẫn Vệ Sinh Đường Ống Xả Lavabo/Xi Phông Tại Bồn Rửa

Admin PKST
Ngày 07/12/2023

Việc vệ sinh đường ống xả lavabo hoặc xi phông tại bồn rửa là quan trọng để đảm bảo hệ thống thoát nước hoạt động hiệu quả. Dưới đây là hướng dẫn chi tiết từ Ana về cách làm sạch đoạn uống cong hình chữ S:

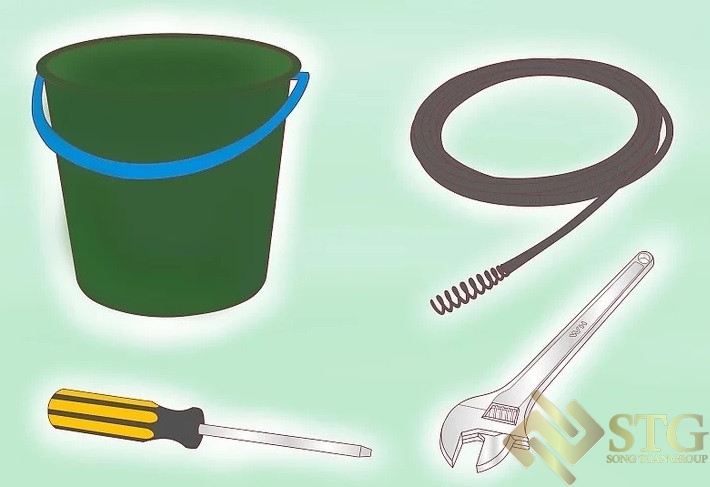

Các Vật Dụng Cần Chuẩn Bị để Làm Sạch Đoạn Uống Cong Bồn Rửa

Khi bạn chuẩn bị làm sạch đoạn uống cong của bồn rửa, hãy đảm bảo bạn có những vật dụng sau đây:

  1. Xô:

    • Sử dụng xô để chứa nước và ngăn chất thải lan ra phòng tắm hoặc nhà bếp. Điều này giúp giữ cho quá trình làm sạch được sạch sẽ và gọn gàng.
  2. Tuốc Nơ Vít hoặc Cờ Lê:

    • Được sử dụng để mở nắp đoạn uống cong hoặc tháo rời các bộ phận cố định, giúp bạn tiếp cận và làm sạch một cách dễ dàng.
  3. Dây Cáp Thông Tắc hoặc Móc Áo:

    • Dây cáp thông tắc là công cụ hiệu quả để đẩy những chất tắc nghẽn hoặc cặn ra khỏi đoạn uống cong. Nếu không có dây cáp, bạn có thể tạo một móc áo từ chiếc móc bẻ thẳng.
  4. Găng Tay Bảo Hộ:

    • Đeo găng tay bảo hộ để bảo vệ tay khỏi chất thải và đảm bảo an toàn khi thực hiện công việc làm sạch.
  5. Bình Xịt hoặc Chậu Đựng Nước:

    • Sử dụng bình xịt hoặc chậu đựng nước để rót nước nóng hoặc nước lạnh vào đoạn uống cong, giúp làm tan chất dầu mỡ và cặn bám.
  6. Đèn Pin hoặc Đèn Đeo Đầu (nếu cần):

    • Nếu khu vực làm việc tối, sử dụng đèn pin hoặc đèn đeo đầu để tăng cường ánh sáng và thuận tiện trong quá trình làm sạch.

Lưu Ý:

  • Luôn luôn tuân thủ các biện pháp an toàn khi làm sạch đường ống và sử dụng các vật dụng bảo hộ khi cần thiết. Nếu bạn không thoải mái hoặc không chắc chắn, hãy tìm sự giúp đỡ từ chuyên gia hoặc người có kinh nghiệm



Hướng Dẫn Chi Tiết Làm Sạch Đoạn Uống Cong Đường Ống Thoát Nước

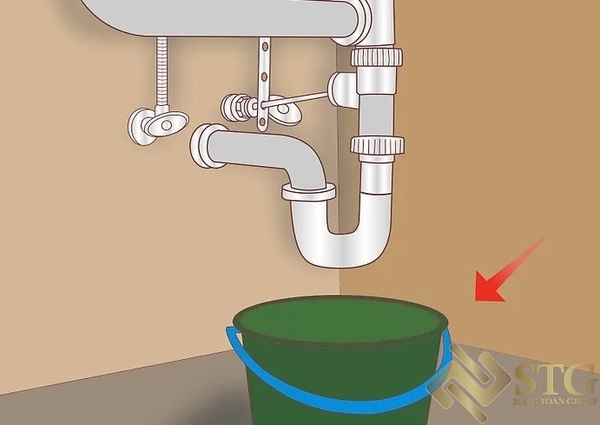

Bước 1: Đặt Một Cái Xô Bên Dưới Bồn Rửa

  • Đặt một cái xô bên dưới đoạn uống cong của đường ống thoát nước để chứa nước bẩn và chất thải khi bạn tháo khớp nối.

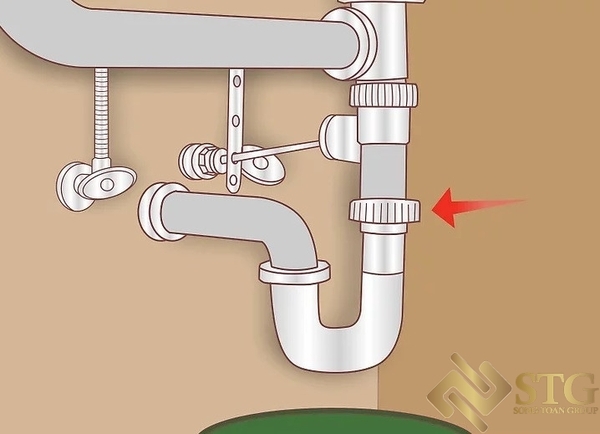

Bước 2: Kiểm Tra Khớp Nối và Loại Bỏ:

  • Kiểm tra xem đoạn uống cong có được giữ bằng ốc vít hay hạt dẽ. Sử dụng tuốc nơ vít hoặc cờ lê để nới lỏng các khớp nối. Tháo rời khớp nối ra khỏi đường ống thoát nước.

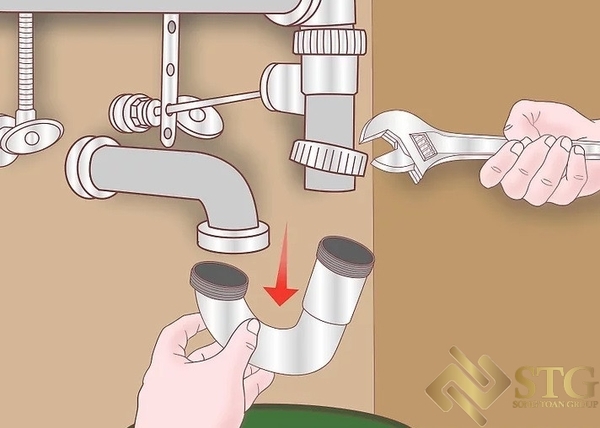

Bước 3: Tháo Rời Khớp Nối và Kiểm Tra:

  • Tháo rời khớp nối và kiểm tra xem có vật thể nào kẹt bên trong không. Sử dụng ngón tay, móc áo, hoặc sợi dây cáp thông tắc để ép vật thể ra khỏi đoạn uống cong.

​​​​​​​

Bước 4: Sử Dụng Dây Cáp Thông Tắc (Nếu Cần):

  • Nếu không tìm thấy vật thể, sử dụng dây cáp thông tắc. Đưa đoạn dây cáp vào đường ống thoát nước và xoay để đẩy chất tắc nghẽn hoặc cặn ra khỏi đoạn uống cong.

​​​​​​​

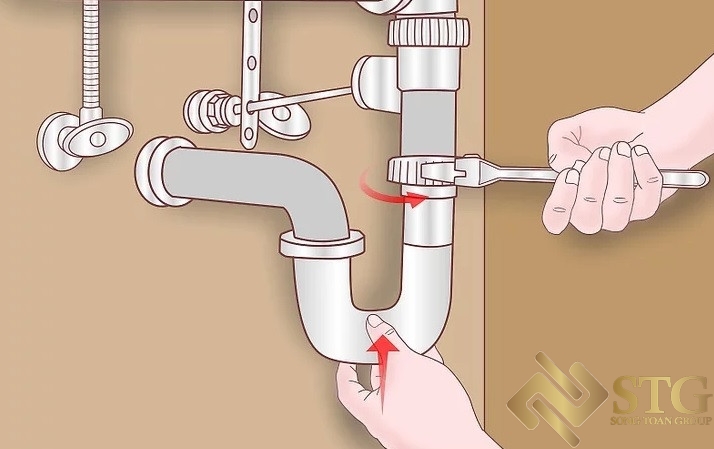

Bước 5: Lắp Lại Khớp Nối:

  • Lắp lại khớp nối vào đường ống thoát nước. Sử dụng tuốc nơ vít hoặc cờ lê và xoay ốc vít hoặc đai ốc theo chiều kim đồng hồ để siết chặt chúng. Đảm bảo rằng các khớp nối được siết chặt để tránh rò rỉ nước.

​​​​​​​

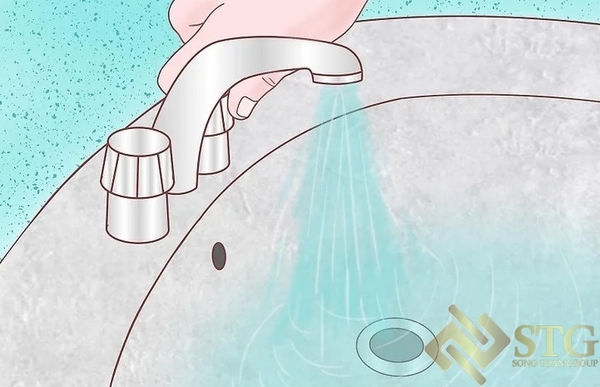

Bước 6: Kiểm Tra và Xả Nước:

  • Kiểm tra lại đường ống thoát nước và xả nước để đảm bảo nước thoát mạnh mẽ và không còn tắc nghẽn.

​​​​​​​

Bạn có thể xem thêm bài viết:

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Với những bước đơn giản này, bạn có thể tự làm sạch đoạn uống cong của đường ống thoát nước một cách hiệu quả. Hãy nhớ thực hiện các bước một cách cẩn thận và đảm bảo an toàn khi làm việc với các công cụ và thiết bị. Nếu tình trạng tắc nghẽn vẫn tiếp tục, hãy liên hệ với chuyên gia để được sự hỗ trợ. Chúc bạn thành công!
