Hướng Dẫn Cách Sử Dụng Và Đọc Kết Quả Đo Của Thước Kẹp

Admin PKST
Ngày 29/11/2023



Tìm Hiểu Về Thước Kẹp ?

Thước Kẹp / Cặp (Calipers) là một dụng cụ đo đa năng được sử dụng để đo kích thước bên trong, bên ngoài, hoặc độ sâu của các vật thể. Dụng cụ này thường bao gồm hai mỏ đo có thể mở và đóng, và thông số đo được xác định bằng cách đọc giá trị trên thước đo.

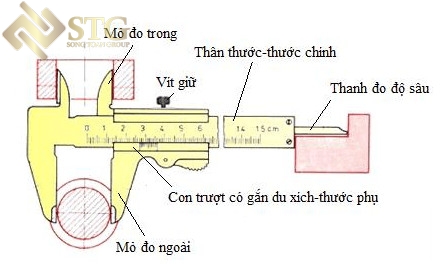

Cấu Trúc Thước Kẹp:

  1. Mỏ Đo:

    • Thường có hai mỏ đo, một mỏ đo tĩnh và một mỏ đo di động. Mỏ đo di động có thể được di chuyển để điều chỉnh khoảng cách giữa chúng.

  2. Thước Đo:

    • Thường được chia thành các đơn vị đo khác nhau, chẳng hạn như milimét hoặc inch, để hiển thị kết quả đo.

  3. Nút Kẹp:

    • Được sử dụng để mở và đóng mỏ đo, giữ chặt vật thể cần đo.

Ứng Dụng:

  • Đo Kích Thước Bên Ngoài:

    • Khi mỏ đo tĩnh được đặt lên bề mặt bên ngoài của một vật thể và mỏ đo di động được di chuyển để kẹp chặt.

  • Đo Kích Thước Bên Trong:

    • Khi mỏ đo di động được đặt vào bên trong một lỗ hoặc khe và mỏ đo tĩnh được đặt ở ngoài.

  • Đo Độ Sâu:

    • Thước kẹp cũng có thể được sử dụng để đo độ sâu của một lỗ hoặc rãnh.

Ưu Điểm:

  • Tính Đa Năng:

    • Sử dụng được cho nhiều loại hình dáng và kích thước vật thể.

  • Độ Chính Xác:

    • Cho kết quả đo chính xác khi được sử dụng đúng cách.

  • Ứng Dụng Rộng Rãi:

    • Có thể sử dụng trong nhiều ngành công nghiệp và ngành nghề khác nhau.

Thước kẹp là một công cụ quan trọng trong quá trình đo lường và kiểm tra chất lượng trong nhiều lĩnh vực công việc khác nhau.

Phân loại thước cặp

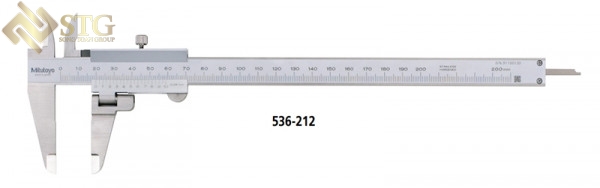

1. Thước Kẹp Cơ Khí:

  • Đặc Điểm:

    • Sử dụng cơ cấu cơ học để đo và hiển thị kết quả.

    • Các vạch chia trên thước chính và thước phụ được sử dụng để đọc giá trị đo.

  • Ưu Điểm:

    • Đơn giản, dễ sử dụng.

    • Không yêu cầu nguồn điện.

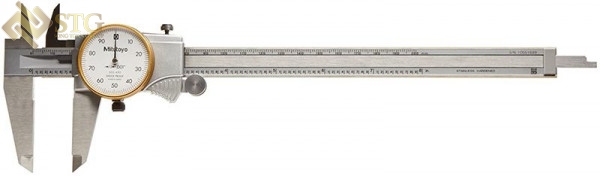

2. Thước Kẹp Đồng Hồ:

  • Đặc Điểm:

    • Sử dụng một mặt đồng hồ chỉ kim để hiển thị kết quả đo.

    • Thường được sử dụng trong các ứng dụng cần độ chính xác cao hơn.

  • Ưu Điểm:

    • Độ chính xác cao.

    • Phù hợp cho các công việc yêu cầu đo chính xác.

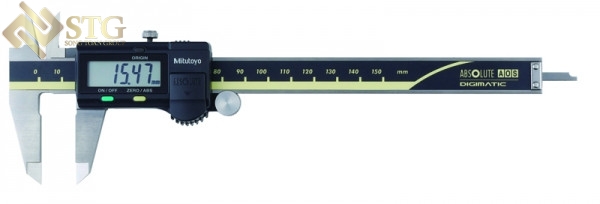

3. Thước Kẹp Điện Tử:

  • Đặc Điểm:

    • Sử dụng hệ thống cảm biến điện tử để đo và hiển thị kết quả.

    • Kết quả đo được hiển thị trên màn hình số.

  • Ưu Điểm:

    • Độ chính xác cao.

    • Thuận tiện và dễ đọc kết quả.

    • Có thể có nhiều tính năng bổ sung.

Phân loại thước kẹp theo phương thức xác định và hiển thị giúp người sử dụng lựa chọn công cụ phù hợp với nhu cầu và yêu cầu công việc cụ thể.



Cách Dùng Thước Kẹp

Dưới đây là hướng dẫn chi tiết về cách sử dụng thước kẹp:

  1. Kiểm Tra Thước Kẹp:

    • Đảm bảo thước kẹp sạch sẽ, không vênh, không lệch, và mỏ đo không bị hỏng.

    • Kiểm tra và thiết lập điểm 0 cho thước kẹp, đặc biệt là nếu sử dụng thước kẹp cơ khí hoặc đồng hồ.

  2. Kiểm Tra Độ Chính Xác:

    • Sử dụng các khối căn mẫu hoặc dưỡng chuẩn để kiểm tra độ chính xác của thước kẹp.

  3. Thiết Lập Điểm 0:

    • Đối với thước kẹp cơ khí và mặt đồng hồ số, thiết lập điểm 0 bằng cách đưa hai mỏ đo gần nhau và đảm bảo chúng chạm vào nhau. Đối với thước kẹp điện tử, sử dụng chức năng set 0.

  4. Kiểm Tra Bề Mặt Cần Đo:

    • Đảm bảo bề mặt của vật thể cần đo là sạch sẽ và không có bất kỳ chất nào làm ảnh hưởng đến độ chính xác của đo lường.

  5. Đặt Thước Kẹp Đúng Vị Trí:

    • Giữ cho hai mặt phẳng của thước kẹp song song với bề mặt cần đo.

    • Đặt thước kẹp sao cho mỏ đo nằm vuông góc với bề mặt cần đo.

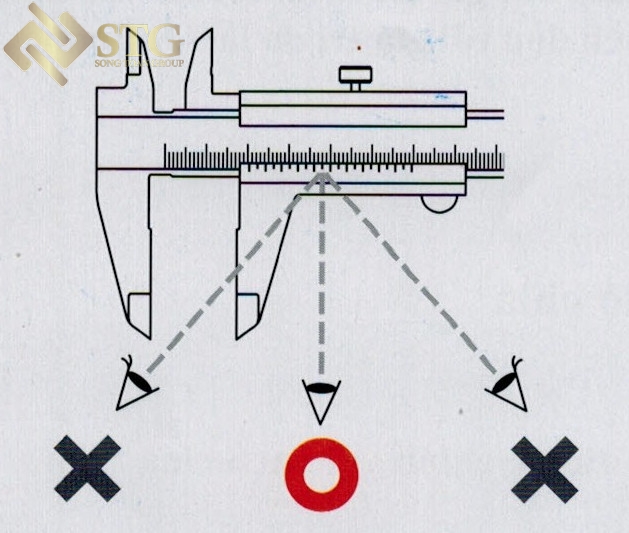

  6. Đọc Kết Quả:

    • Đọc giá trị đo từ thước kẹp. Đối với thước kẹp cơ khí và đồng hồ số, đọc giá trị từ vạch chia. Đối với thước kẹp điện tử, giá trị sẽ hiển thị trên màn hình số.

  7. Kết Thúc Quá Trình Đo:

    • Khi đã hoàn thành việc đo, nhớ đưa thước kẹp ra khỏi vị trí đo. Sử dụng đai ốc hãm để cố định hàm động với thân thước chính.

Bằng cách thực hiện đúng các bước trên, bạn có thể sử dụng thước kẹp một cách chính xác và hiệu quả trong công việc đo lường của mình.

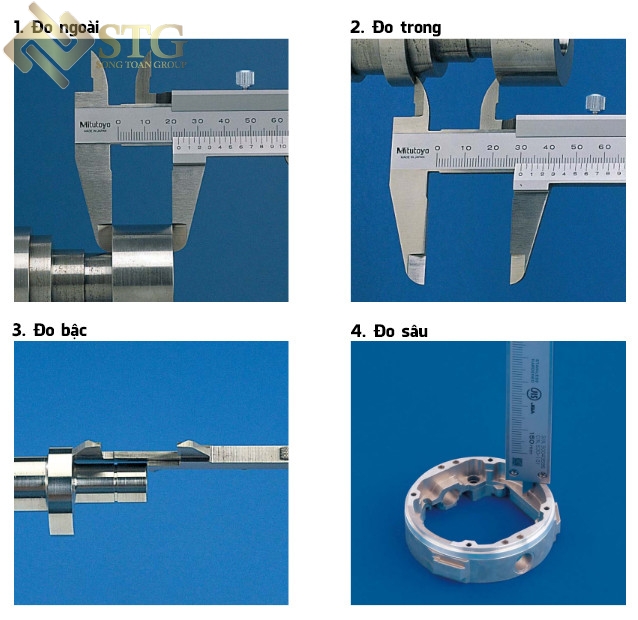

Cách Đo Thước Kẹp Trong Cơ Khí

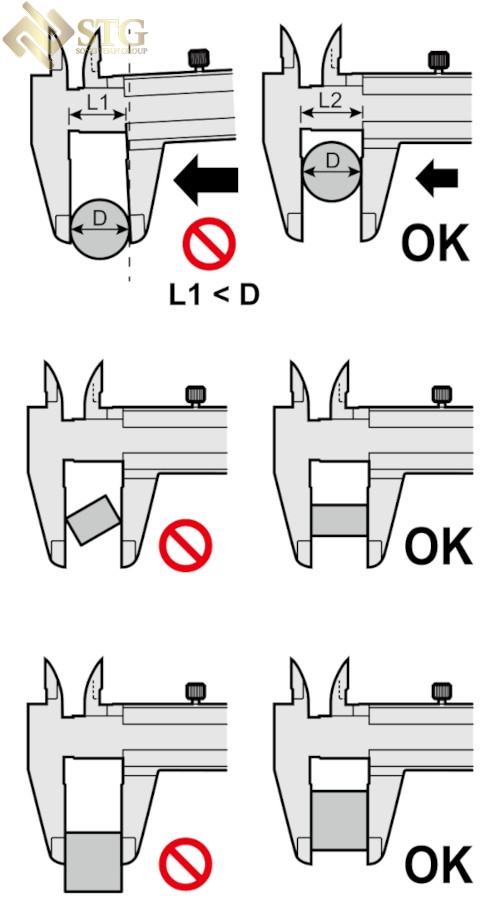

Cách đo kích thước ngoài:

  1. Nới lỏng vít kẹp và di chuyển mỏ cặp di động để làm cho khoảng cách giữa hai mỏ đo lớn hơn kích thước trên chi tiết cần đo.

  2. Áp mỏ đo cố định vào bề mặt của vật thể cần đo và đảm bảo cố định chặt vị trí này. Sau đó, di chuyển mỏ đo di động dần đến khi chạm vào vị trí cần đo khoảng cách (so với vị trí mà mỏ đo cố định đang chạm vào).

  3. Đọc kết quả hoặc siết chặt vít kẹp để lấy thước ra khỏi vị trí cần đo và đọc kích thước sau.

Cách đo kích thước trong:

  1. Tương tự như cách đo kích thước ngoài, nhưng bạn sẽ sử dụng mỏ đo kích thước bên trong thay vì mỏ đo kích thước ngoài như trên.

  2. Trước khi đưa thước cặp chạm vào vật thể cần đo, thu hẹp khoảng cách giữa hai mỏ đo cố định và mỏ đo di động sao cho nó ngắn hơn kích thước của lỗ, khe, rãnh… cần đo.

  3. Áp mỏ đo cố định vào bề mặt của chi tiết cần đo và di chuyển mỏ đo di động dần đến khi chạm vào bề mặt của chi tiết.

  4. Đọc kết quả hoặc siết chặt vít kẹp để lấy thước ra khỏi vị trí cần đo và đọc kích thước sau.

Cách đo độ sâu:

  1. Đặt vật thể cần đo trên một mặt phẳng, ưu tiên sử dụng bàn làm phẳng.

  2. Để phần thân thước kẹp vuông góc với mặt đáy của phần chi tiết cần đo. Xoay vít để mở rộng thanh đo độ sâu.

  3. Đưa thanh đo độ sâu vào lỗ cần đo và di chuyển cho đến khi chạm tới đáy của phần chi tiết cần đo.

  4. Đọc kết quả hoặc khóa vít lại để cố định thanh đo độ sâu, lấy thước ra và đọc kích thước sau.

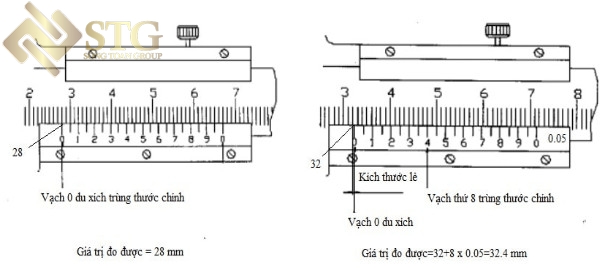

Cách Đọc Thước Kẹp Cơ Khí

Để đọc thước kẹp cơ khí, bạn có thể thực hiện các bước sau:

  1. Xác định Phần Nguyên:

    • Quan sát vị trí của vạch 0 trên du xích (phần thanh trượt trên thước kẹp) so với thước chính. Nếu vạch 0 trùng với một vạch nào đó trên thước chính, đó sẽ là phần nguyên của kết quả đo.

    • Đọc giá trị của phần nguyên trên thước chính, thường là đến 1mm. Nếu vạch 0 không trùng với bất kỳ vạch nào, lấy giá trị ở vị trí vạch bên trái gần nhất với điểm 0 của du xích.

  2. Xác định Phần Thập Phân:

    • Xác định vạch nào trên du xích trùng với vạch của thước chính. Lấy số thứ tự của vạch đó (tính từ 0) trên thước phụ.

    • Nhân số thứ tự của vạch trên thước phụ với độ chính xác của thước (thường là 0,1mm hoặc 0,02mm) để xác định giá trị phần thập phân.

Kết quả đọc được sẽ là tổng của phần nguyên và phần thập phân, cung cấp kích thước đo chính xác của vật thể bạn đang đo bằng thước kẹp cơ khí.




Lưu Ý Khi Đo Thước Kẹp

Bảo quản thước kẹp là một phần quan trọng để đảm bảo chúng giữ được độ chính xác và độ bền. Dưới đây là những lưu ý quan trọng khi bảo quản thước kẹp:

  1. Tránh Đo Vật Quay:

    • Không nên sử dụng thước kẹp để đo vật thể đang quay, vì điều này có thể ảnh hưởng đến độ chính xác của đo lường.

  2. Không Đo Trên Bề Mặt Thô, Bẩn:

    • Tránh đo trên các bề mặt thô, bẩn có thể làm hỏng mỏ đo và ảnh hưởng đến độ chính xác của thước.

  3. Không Ép Mạnh Mỏ Đo:

    • Không nên ép mạnh hai mỏ đo của thước vào nhau hoặc vào vật thể cần đo để tránh làm hỏng cảm biến và làm giảm độ chính xác.

  4. Sử Dụng Cẩn Thận:

    • Trong quá trình đo, hãy sử dụng thước kẹp cẩn thận và nhẹ nhàng. Tránh ném hoặc vứt thước kẹp để tránh làm hỏng.

  5. Lấy Thước Ra Sau Khi Đo:

    • Hạn chế việc lấy thước ra khỏi vật đo rồi mới đọc trị số. Luôn đảm bảo thước ổn định trước khi đọc kết quả.

  6. Tránh Đè Lên Bởi Dụng Cụ Khác:

    • Không để các dụng cụ khác hoặc vật thể khác đè lên thước kẹp để tránh làm biến dạng hoặc hỏng thước.

  7. Vệ Sinh Thường Xuyên:

    • Luôn giữ thước kẹp sạch sẽ bằng cách lau chùi với khăn lau chuyên dụng để tránh bụi bẩn và dầu mỡ.

  8. Bảo Quản Ở Nơi Khô Thoáng:

    • Khi không sử dụng, đặt thước vào vị trí đúng trong hộp và bảo quản ở nơi khô thoáng để tránh ẩm ướt làm giảm độ chính xác của thước kẹp.

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

Hy vọng bài viết sẽ giúp bạn hiểu và biết các do thước kẹp trong đời sống. Nếu có thắc mắc gì, bạn có thể phản hồi 0833 844 899 để được hỗ trợ nhé !
