Các Loại Khớp Nối Cơ Khí Dùng Trong Vật Tư Đường Ống



Khớp nối (tiếng Anh: Couplings) là thiết bị dùng để kết nối hai trục hoặc hai bộ phận cơ khí với nhau. Có nhiều loại khớp nối khác nhau được sử dụng trong các lĩnh vực cơ khí, vật tư đường ống. Mỗi loại khớp nối có tính năng và ứng dụng riêng biệt. Bài viết này Chúng tôi sẽ cung cấp cho bạn thông tin toàn diện về các loại khớp nối trong hệ thống đường ống – cơ khí.



Khớp Nối (Couplings) Là Gì ?

Khớp nối, hay còn gọi là couplings trong tiếng Anh, là một loại thiết bị cơ khí được sử dụng để gắn kết các thiết bị hoặc các phần của máy móc với nhau. Chức năng chính của khớp nối là kết nối các chi tiết cơ học với nhau, bao gồm kết nối đường ống với đường ống, đường ống với thiết bị, hoặc thậm chí là kết nối các trục quay với nhau.

Các loại khớp nối phổ biến bao gồm các thiết bị như ống ren, măng xông, ống co, ống nối, khớp mềm, và các loại khớp đồng bộ dùng để truyền động. Các loại khớp nối này được thiết kế để đảm bảo sự chắc chắn và ổn định trong quá trình vận hành của máy móc và hệ thống.

Khớp nối đóng vai trò quan trọng trong nhiều ngành công nghiệp như cơ khí, ô tô, hàng không, hàng hải, và năng lượng. Chúng giúp tạo ra sự linh hoạt và hiệu quả trong việc kết nối và vận hành các thiết bị cơ khí và hệ thống công nghiệp.



Khớp Nối Được Phân Loại Dựa Vào Những Tiêu Chí Nào ?

Phân loại khớp nối dựa vào các tiêu chí như tính chất vật lý, đặc tính chất liệu, và đặc thù môi trường sử dụng là một phương pháp hữu ích để hiểu rõ hơn về các loại khớp nối và lựa chọn sản phẩm phù hợp với nhu cầu cụ thể. Dưới đây là cách phân loại khớp nối theo tiêu chí này:

1. Khớp nối mềm và khớp nối cứng:

   • Khớp nối mềm: Là các loại khớp nối có khả năng co giãn, uốn cong, hoặc chịu được biến dạng nhất định. Chúng thường được sử dụng để giảm rung động, đảm bảo tính linh hoạt trong việc kết nối các phần của hệ thống.

   • Khớp nối cứng: Là các loại khớp nối không có khả năng co giãn hoặc uốn cong. Chúng thường được sử dụng trong các ứng dụng yêu cầu tính ổn định và cứng cáp trong quá trình vận hành.

2. Phân loại dựa trên vật liệu và môi trường sử dụng:

   • Khớp nối kim loại: Bao gồm các loại khớp nối được làm từ kim loại như thép, gang, nhôm, đồng, và thép không gỉ. Chúng thường được sử dụng trong các ứng dụng yêu cầu tính chịu lực và độ bền cao.

   • Khớp nối nhựa: Bao gồm các loại khớp nối được làm từ nhựa PVC, PP, PE, PVDF, ABS, v.v. Chúng thường được sử dụng trong các ứng dụng yêu cầu tính linh hoạt, độ cách điện, và khả năng chống ăn mòn.

   • Khớp nối cao su: Bao gồm các loại khớp nối được làm từ cao su, như cao su nitrile, cao su EPDM, cao su fluorocarbon, v.v. Chúng thường được sử dụng trong các ứng dụng yêu cầu tính linh hoạt và khả năng chịu dung môi, dầu, và hóa chất.

   • Khớp nối kết hợp: Bao gồm các loại khớp nối kết hợp từ hai hoặc nhiều vật liệu khác nhau, như khớp nối kim loại kết hợp với cao su hoặc nhựa. Chúng thường được sử dụng để kết nối các loại ống và thiết bị có đặc tính khác nhau trong cùng một hệ thống.



Khớp Nối Linh Hoạt - Flexible Joint

Khớp nối mềm là một phần không thể thiếu trong các hệ thống đường ống, đặc biệt là trong các ứng dụng yêu cầu tính linh hoạt và khả năng chịu áp suất lớn. Dưới đây là hai loại khớp nối mềm phổ biến và ứng dụng rộng rãi:

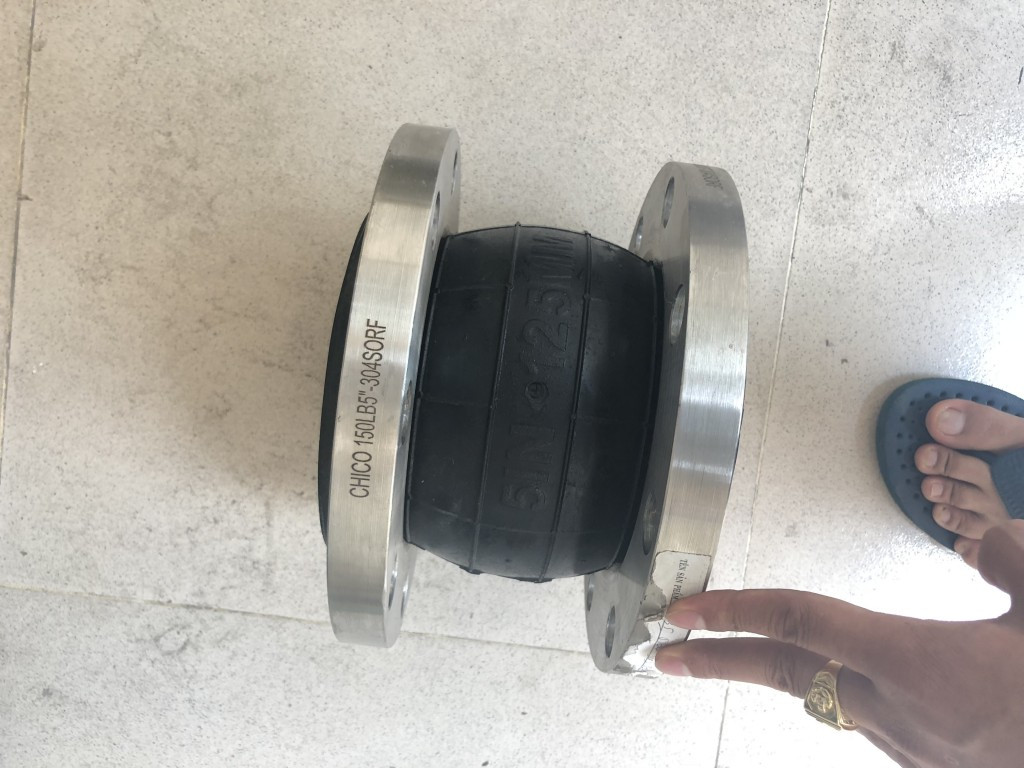

1. Khớp nối mềm cao su:

• Tính chất: Có tính đàn hồi cao, thân chính được làm từ cao su, và hai đầu kết nối bằng inox hoặc thép mạ kẽm.

• Ứng dụng: Thường được sử dụng trong các hệ thống nước, nước thải đã qua xử lý như hệ thống cấp – thoát nước và hệ thống bơm nước.

•

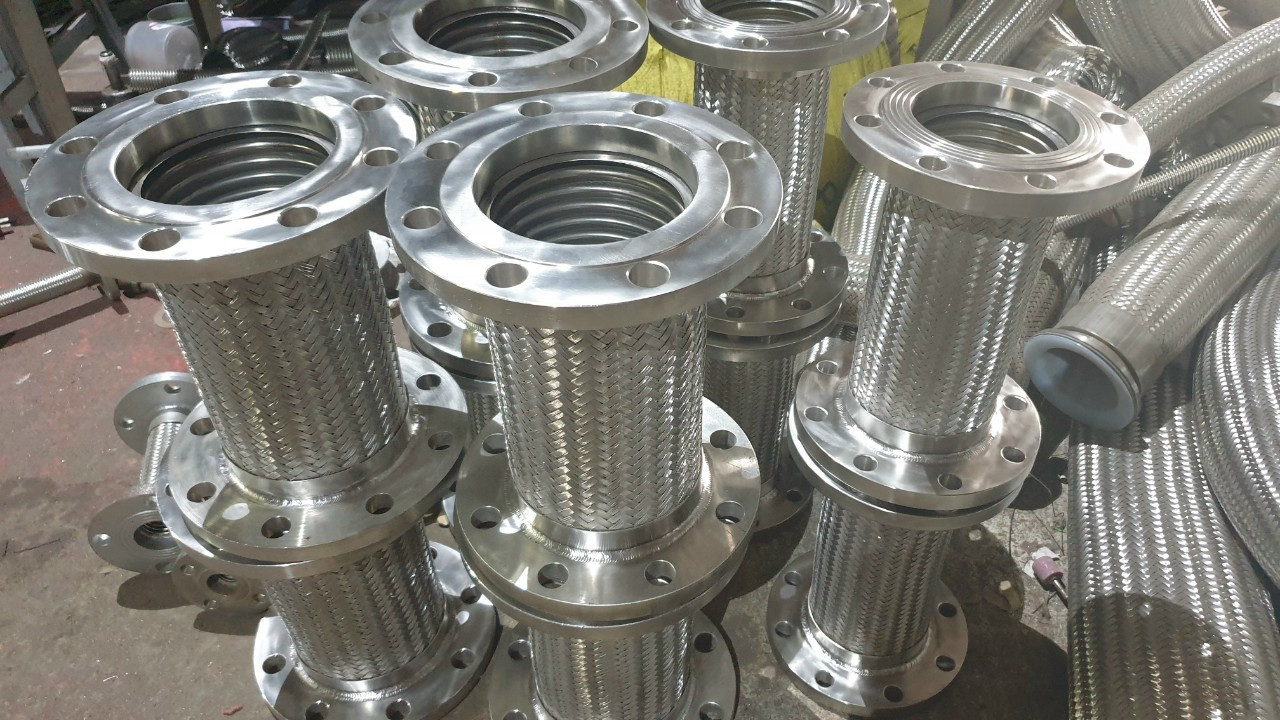

2. Khớp nối mềm inox:

• Tính chất: Bao gồm ống lưới inox bện ngoài và lõi inox 304. Bộ phận kết nối cũng được làm từ inox 304, có hai dạng kết nối: lắp ren – rắc co và lắp bích.

• Ứng dụng: Vì tính chất chịu nhiệt và chống ăn mòn của inox, loại khớp nối này thích hợp cho các môi trường lưu chất như nước, nước nóng, nước thải chưa xử lý.

•

Ứng dụng:

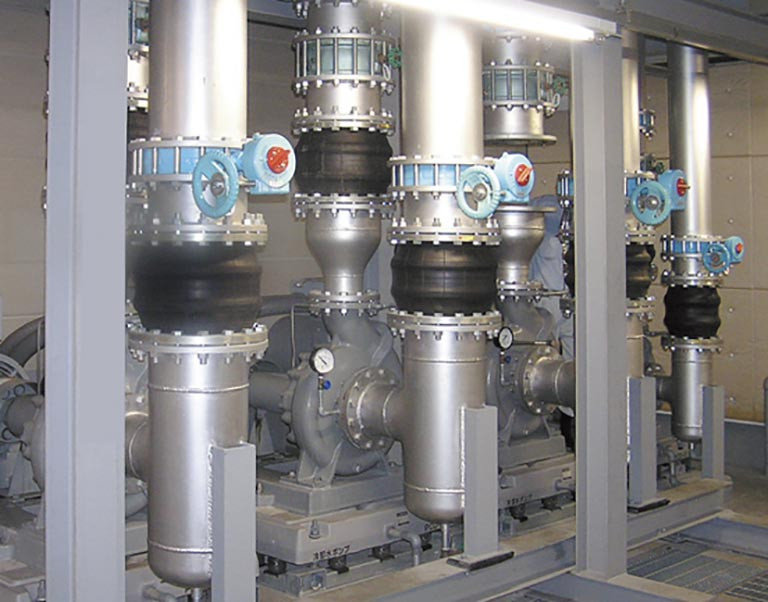

• Hệ thống cung cấp nước sạch và thoát nước thải: Giảm rung lắc và tác động tiếng ồn, đặc biệt là ở vị trí gần máy bơm và trước vị trí xả.

• Hệ thống đường ống hơi nước và hơi nóng: Giảm rung lắc và tác động nhiệt độ, áp suất.

• Ngành thực phẩm và hóa chất: Sử dụng để kết nối các đường ống có chất liệu khác nhau và trong các vị trí có sự thay đổi đột biến về nhiệt độ và áp suất.

Khớp nối mềm đóng vai trò quan trọng trong việc đảm bảo tính linh hoạt và ổn định của hệ thống đường ống trong các điều kiện khắc nghiệt và yêu cầu cao về áp suất và nhiệt độ.

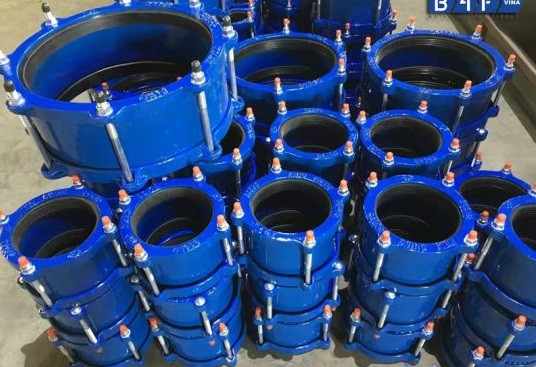

Khớp Nối Cứng

Khớp nối cứng là loại sản phẩm cơ khí được sử dụng để kết nối các bộ phận cơ khí một cách cố định, không cho phép sự sai lệch về vị trí tương quan giữa chúng. Trong ngành vật liệu đường ống, khớp nối cứng được áp dụng để kết nối đường ống với nhau và giữa đường ống với các thiết bị khác.

Các loại khớp nối cứng này đa dạng về kiểu dáng và chức năng, nhưng chúng có tính chất chung là cứng và có khả năng truyền moment xoắn – uốn và lực dọc trục. Dưới đây là phân loại các khớp nối cứng dựa trên môi trường lưu chất:

1. Khớp nối EE – BE: Sử dụng cho môi trường nước

• Khớp nối EE: Hai đầu kết nối với đường ống dạng côn ren bằng cao su; chủ yếu dùng để kết nối 2 đầu đường ống.

• Khớp nối BE: Một đầu kết nối mặt bích và một đầu dạng con ren. Loại này có thể sử dụng để kết nối 2 đầu ống hoặc ống với các thiết bị đường ống như van công nghiệp, bơm, và các thiết bị khác.

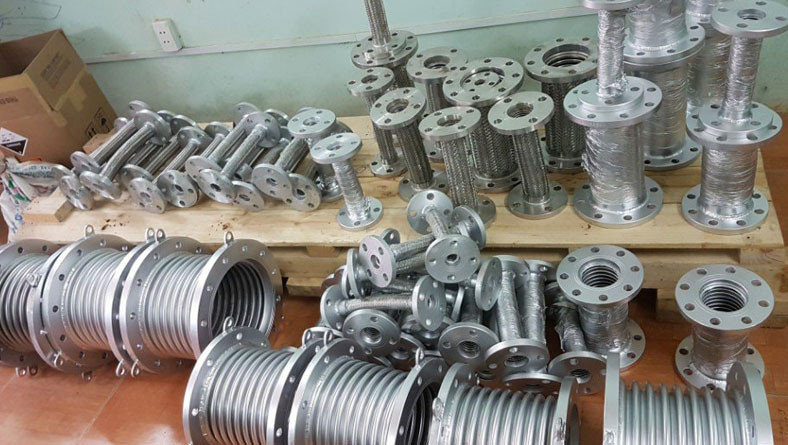

2. Khớp nối giãn nở (Expansion Joint): Sử dụng cho môi trường hơi nóng

• Tính chất: Khớp nối này có tính chất vật lý cứng và thường được làm từ các chất liệu chịu nhiệt như inox, thép.

• Ứng dụng: Thường được lắp đặt tại những vị trí có sự giãn nở do nhiệt độ cao, đảm bảo an toàn cho hệ thống đường ống. Còn được gọi là khớp nối giãn nở nhiệt hoặc khớp co giãn.

Những loại khớp nối cứng này thường được sử dụng trong các ứng dụng yêu cầu chịu nhiệt độ cao và áp lực lớn như trong hệ thống đường ống dẫn nước nóng, dầu nóng với nhiệt độ có thể lên đến 400 độ C.

Khớp Nối Xoay Cơ Học

Khớp nối xoay cơ học, hay còn được gọi là khớp nối xoay hoặc khớp nối trục quay, là một loại khớp nối được sử dụng rộng rãi trong nhiều ngành công nghiệp như sản xuất giấy, chế biến gỗ, nhuộm và trong các hệ thống sấy.

Trong nhà máy sản xuất giấy:

• Khớp nối xoay được sử dụng để kết nối các bộ phận máy móc, trục quay trong quá trình sản xuất giấy, từ quá trình xử lý nguyên liệu đến quá trình in ấn và cắt giấy.

Trong ngành chế biến gỗ:

• Trong các nhà máy sản xuất đồ gỗ, khớp nối xoay được dùng để kết nối các trục quay, máy móc trong quá trình chế biến gỗ từ việc cưa, mài, đánh bóng cho đến quá trình hoàn thiện sản phẩm.

Trong ngành nhuộm:

• Trong quá trình nhuộm vải, các máy móc và trục quay cần phải được kết nối một cách linh hoạt và ổn định, và khớp nối xoay giúp thực hiện điều này.

Trong các hệ thống sấy:

• Trong các nhà máy sản xuất thực phẩm, hóa chất và các ngành công nghiệp khác, hệ thống sấy đóng vai trò quan trọng. Khớp nối xoay được sử dụng để kết nối các trục quay trong quá trình sấy sản phẩm.

Trong hệ thống thủy lực và hệ thống làm mát:

• Khớp nối xoay cũng được ứng dụng trong các hệ thống thủy lực và hệ thống làm mát để kết nối các trục quay và các thiết bị khác một cách linh hoạt và hiệu quả.

Khớp nối xoay cơ học là một thành phần không thể thiếu trong các hệ thống công nghiệp, giúp kết nối các trục quay một cách linh hoạt và ổn định, tạo điều kiện cho quá trình sản xuất diễn ra một cách hiệu quả và an toàn.
