Phân Loại và Ứng Dụng Của Các Loại Phụ Kiện Đường Ống

Ha Tram
Ngày 05/06/2024

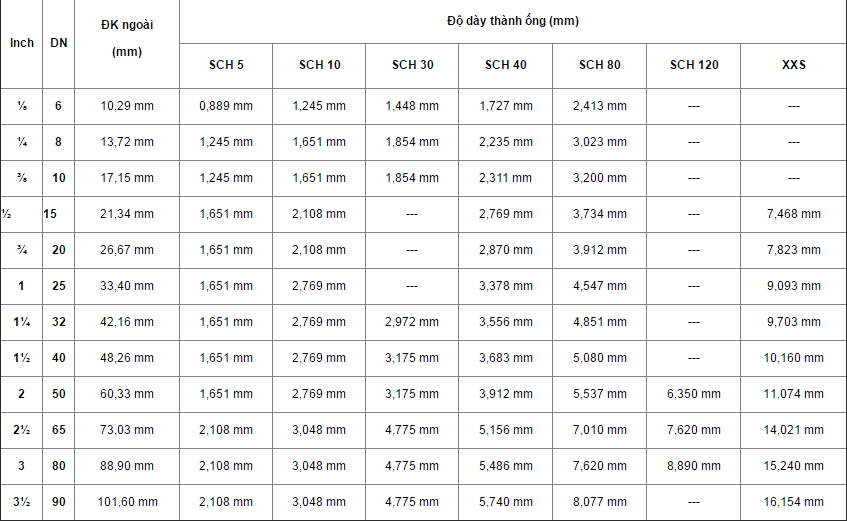

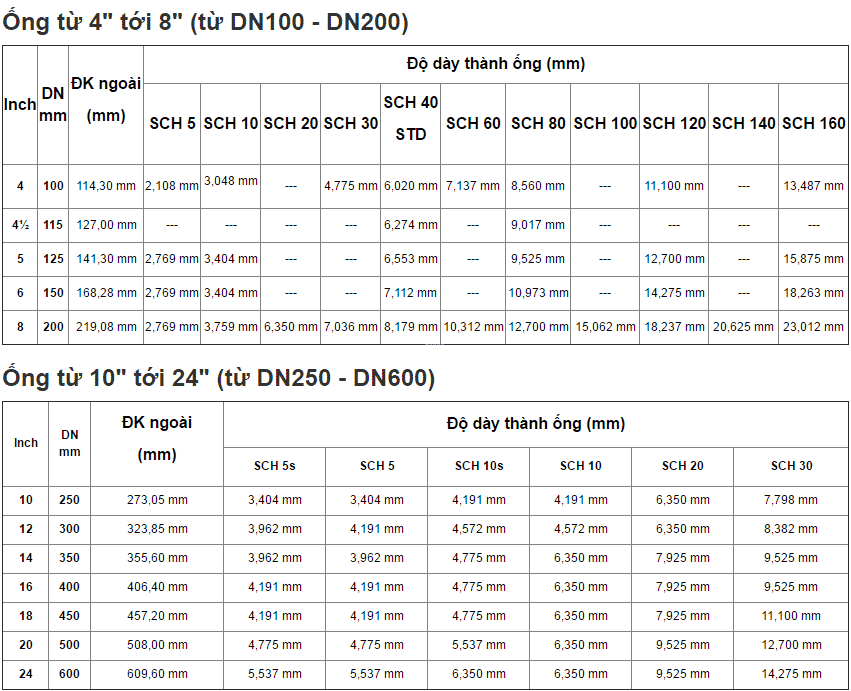

Giới Thiệu Về Tiêu Chuẩn SCH

Tiêu chuẩn SCH (Schedule) là một hệ thống phân loại độ dày của ống, được sử dụng rộng rãi trong ngành công nghiệp để chỉ rõ độ dày của ống thép, ống inox và các loại ống khác. SCH xác định độ dày của ống và khả năng chịu áp lực của nó, giúp người dùng dễ dàng chọn lựa ống phù hợp với nhu cầu sử dụng.

  • SCH20: Độ dày thấp, chịu áp lực thấp.

  • SCH40: Độ dày trung bình, phổ biến trong các ứng dụng công nghiệp và dân dụng.

  • SCH80: Độ dày cao, chịu áp lực lớn, thường được sử dụng trong các hệ thống cần độ bền cao.

  • SCH100: Độ dày rất cao, dùng trong các ứng dụng đặc biệt, yêu cầu khả năng chịu áp suất lớn.

Các tiêu chuẩn này giúp đảm bảo tính đồng nhất và an toàn trong việc lắp đặt và sử dụng các hệ thống đường ống.

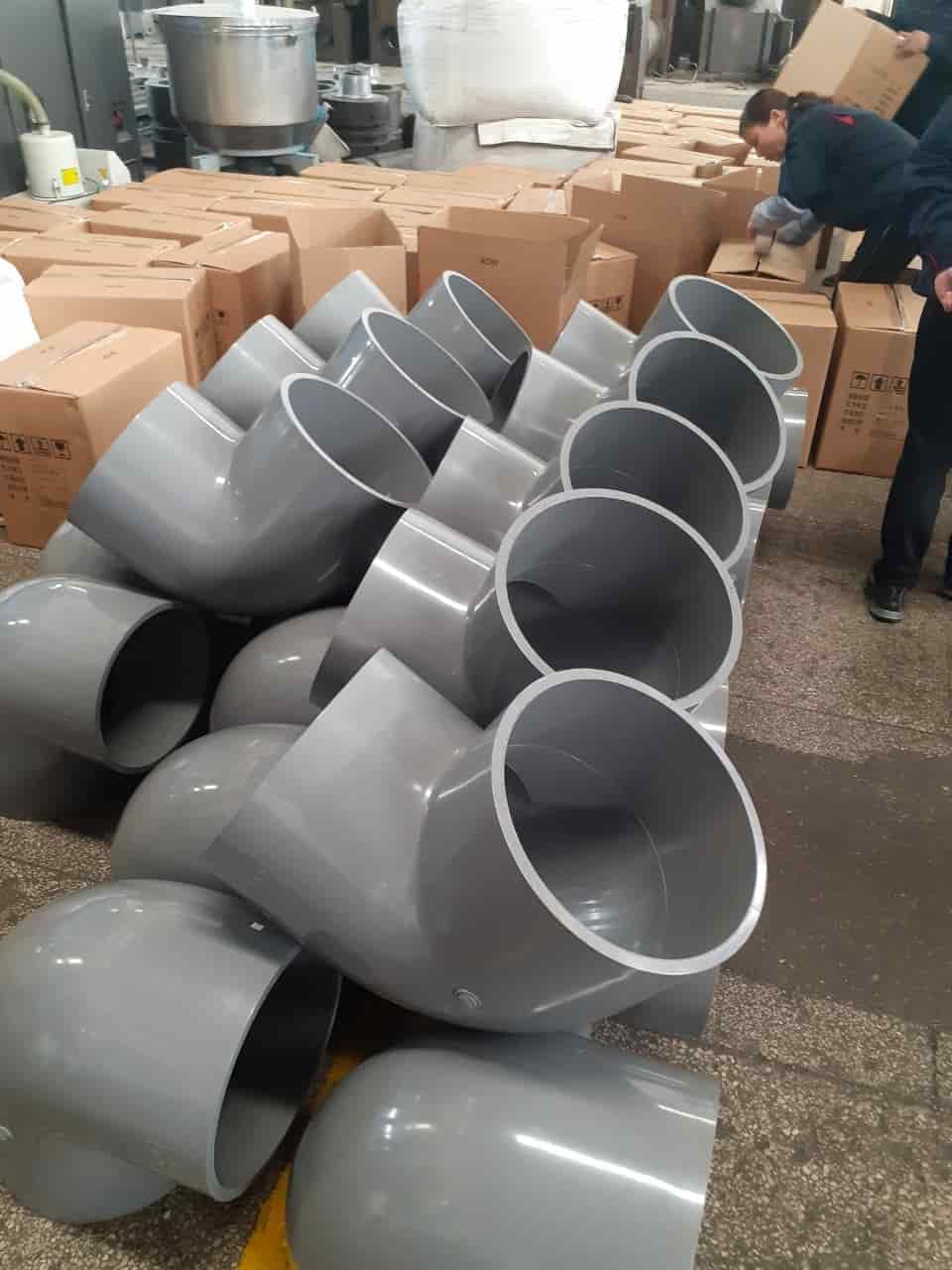

Cút (Co) Nhựa PVC Là Gì ?

Cút nhựa PVC, còn được gọi là co nhựa hoặc nối góc, là một loại phụ kiện đường ống được làm từ vật liệu nhựa như PVC (Polyvinyl Chloride) hoặc UPVC (Unplasticized Polyvinyl Chloride). Trong tiếng Anh, cút được gọi là Elbow. Cút nhựa PVC được sử dụng rộng rãi trong hệ thống ống nước do nhiều ưu điểm nổi bật so với các loại vật liệu khác như gang, thép, xi măng.

Ưu Điểm của Cút Nhựa PVC

  1. Trọng Lượng Nhẹ:

    • Nhẹ hơn so với các vật liệu truyền thống như gang, thép, xi măng, giúp dễ dàng vận chuyển và lắp đặt.

  2. Hệ Số Ma Sát Nhỏ:

    • Mặt trong và ngoài của cút nhựa PVC bóng, làm giảm hệ số ma sát và cải thiện dòng chảy.

  3. Chịu Được Áp Lực Cao:

    • Cút nhựa PVC có khả năng chịu áp lực cao, phù hợp cho nhiều ứng dụng khác nhau.

  4. Lắp Đặt Dễ Dàng và Chính Xác:

    • Quá trình lắp đặt cút nhựa PVC nhẹ nhàng, chính xác và không đòi hỏi nhiều công cụ phức tạp.

  5. Độ Bền Cơ Học và Chịu Va Đập Cao:

    • Độ bền cơ học tốt và khả năng chịu va đập cao giúp cút nhựa PVC có tuổi thọ lâu dài, nếu được sử dụng đúng cách có thể kéo dài đến 50 năm.

  6. Giá Thành Rẻ và Chi Phí Lắp Đặt Thấp:

    • So với các vật liệu khác, cút nhựa PVC có giá thành rẻ hơn, giúp tiết kiệm chi phí cho dự án.

  7. Chịu Hóa Chất Cao:

    • Có khả năng chịu đựng các hóa chất axit, kiềm, muối ở nhiệt độ từ 0 độ C đến 45 độ C, làm cho nó phù hợp cho nhiều ứng dụng công nghiệp và gia dụng.

Ứng Dụng của Cút Nhựa PVC

Cút nhựa PVC, UPVC là phụ kiện ống nước quan trọng trong nhiều hệ thống nước của gia đình, cơ quan, xí nghiệp,... Chức năng chính của cút nhựa là nối hoặc ghép các ống nước lại với nhau, từ đó tạo nên một hệ thống nước hoàn chỉnh và hiệu quả.

  • Hệ thống cấp nước gia đình: Sử dụng để dẫn nước từ nguồn chính vào các thiết bị sử dụng trong nhà như vòi nước, bồn rửa, máy giặt.

  • Hệ thống tưới tiêu nông nghiệp: Giúp phân phối nước đều đến các khu vực cây trồng.

  • Hệ thống cấp nước công nghiệp: Đảm bảo cung cấp nước cho các quy trình sản xuất trong nhà máy.

  • Hệ thống thoát nước: Giúp thoát nước thải từ các khu vực sinh hoạt và sản xuất ra ngoài môi trường.

Với nhiều ưu điểm vượt trội, cút nhựa PVC là lựa chọn lý tưởng cho các hệ thống ống nước hiện đại, thay thế dần các loại ống truyền thống.



Nhựa PPR Là Gì ?

PPR là từ viết tắt của High Molecular Weight Polypropylene Random Copolymers, một loại nhựa có tên tiếng Anh đầy đủ là High Molecular Weight Polypropylene Random Copolymers. Đây là loại nhựa có khả năng chịu nhiệt độ cao từ 70 đến 110 độ C và áp suất từ 10 đến 25 atm, được ứng dụng rộng rãi trong sản xuất ống dẫn nước và các phụ kiện liên quan.

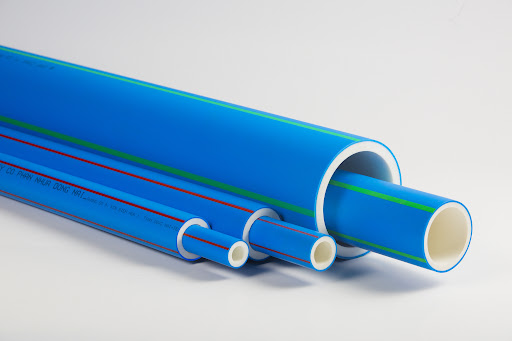

Ống Nhựa PPR là gì ?

Ống nhựa PPR được làm từ chất liệu nhựa PPR, đáp ứng tiêu chuẩn ISO 15874. Nhờ vào tính năng chịu nhiệt và áp lực cao, ống nhựa PPR được ưa chuộng sử dụng trong cả hệ thống đường ống dân dụng và công nghiệp, bao gồm cả các hệ thống dẫn nước trong lĩnh vực y tế và hệ thống dẫn sưởi.

Tính Năng Vượt Trội của Ống Nhựa PPR

1. Chịu Nhiệt và Áp Lực Cao

  • Ống và phụ kiện PPR có thể chịu được áp suất ngay cả khi nhiệt độ lên đến 110°C.

2. Tính Bền Cơ Học và Dễ Uốn

  • Ống PPR có độ bền cơ học cao, dẻo, dễ uốn và chịu được tải trọng lớn.

3. Không Gây Độc Hại và Không Bị Mài Mòn

  • Ống PPR không bị mài mòn và không đóng cặn bởi các ion cứng trong nước, an toàn cho sức khỏe.

4. Chịu Được Hóa Chất

  • Ống PPR chịu được các loại hóa chất Axit, Bazơ và chất có độ pH cao (tới 14).

5. Độ Bền Cao

  • Nếu lắp đặt và sử dụng đúng kỹ thuật, tuổi thọ của đường ống có thể lên tới trên 50 năm.

6. Dễ Lắp Đặt và Tiết Kiệm Chi Phí

  • Ống PPR nhẹ hơn ống kim loại (chỉ bằng 1/9 khối lượng của ống thép), dễ lắp đặt và thi công, tiết kiệm nhân công và chi phí.

7. Khả Năng Giữ Nhiệt và Cách Âm Tốt

  • Ống PPR giúp tiết kiệm năng lượng nhờ khả năng giữ nhiệt tốt và không tạo ra tiếng ồn.

8. An Toàn và Bảo Vệ Môi Trường

  • Ống PPR thuộc loại vật liệu xây dựng xanh, an toàn cho hệ thống cấp nước sạch và tinh khiết.

9. Thiết Kế Hiện Đại

  • Ống PPR có thành ống trong ngoài nhẵn mịn, màu sắc hài hòa và kiểu dáng hiện đại phù hợp với thị hiếu người dùng.

Với những ưu điểm vượt trội này, ống nhựa PPR đã trở thành lựa chọn phổ biến cho nhiều công trình xây dựng và hệ thống dẫn nước, góp phần nâng cao chất lượng và hiệu quả của hệ thống đường ống công nghiệp và dân dụng.



Phân Loại Cút Nhựa, Các Loại Cút, Co Ống Nước

Cút nhựa, hay còn gọi là co ống nước, là một phụ kiện quan trọng trong hệ thống đường ống nước. Chúng được sử dụng để thay đổi hướng dòng chảy của ống. Dưới đây là phân loại và chi tiết các loại cút nhựa phổ biến:

1. Cút Vuông (Cút 90 Độ)

  • Đặc điểm: Cút vuông hay cút 90 độ được thiết kế để tạo ra một góc 90 độ, giúp thay đổi hướng dòng chảy một cách đột ngột.

  • Ứng dụng: Thường được sử dụng trong các hệ thống đường ống nơi cần thay đổi hướng một cách đột ngột, phù hợp với các khúc quanh vuông góc.

2. Cút 45 Độ

  • Đặc điểm: Cút 45 độ được thiết kế để tạo ra một góc 45 độ, giúp thay đổi hướng dòng chảy một cách nhẹ nhàng hơn so với cút 90 độ.

  • Ứng dụng: Thường được sử dụng trong các hệ thống đường ống nơi cần thay đổi hướng một cách nhẹ nhàng, giảm thiểu tổn thất áp suất và ma sát.

3. Cút 60 Độ

  • Đặc điểm: Cút 60 độ được thiết kế để tạo ra một góc 60 độ, nằm giữa cút 45 độ và cút 90 độ về mặt góc độ.

  • Ứng dụng: Thường được sử dụng khi cần thay đổi hướng dòng chảy với góc độ trung gian giữa 45 và 90 độ.

4. Các Loại Cút Nhựa PVC, UPVC

Cút Nhựa PVC, UPVC 90 Độ

  • Đặc điểm: Tương tự như chếch 45 độ, cút 90 độ là dạng ống nối giúp các đoạn ống gấp khúc và chuyển hướng trong hệ thống dẫn nước.

  • Ứng dụng: Sử dụng rộng rãi trong các công trình dẫn nước, thay đổi hướng dòng chảy ở góc 90 độ.

Cút Ren Trong

  • Đặc điểm: Có ren bên trong, giúp dễ dàng kết nối với các đoạn ống có ren bên ngoài.

  • Ứng dụng: Thường được sử dụng trong hệ thống đường ống có yêu cầu kết nối chắc chắn và tháo lắp dễ dàng.

Cút Ren Ngoài

  • Đặc điểm: Có ren bên ngoài, giúp dễ dàng kết nối với các đoạn ống có ren bên trong.

  • Ứng dụng: Thường được sử dụng trong các hệ thống đường ống tương tự như cút ren trong, tùy thuộc vào yêu cầu cụ thể của hệ thống.

Cút Không Ren

  • Đặc điểm: Không có ren, sử dụng các phương pháp kết nối khác như hàn, keo dán.

  • Ứng dụng: Thích hợp cho các hệ thống không yêu cầu tháo lắp thường xuyên hoặc nơi mà kết nối ren không phù hợp.

Kích Thước và Ứng Dụng

  • Kích thước: Cút nhựa có nhiều kích thước khác nhau, từ đường kính nhỏ đến lớn, đáp ứng nhu cầu đa dạng của các hệ thống đường ống.

  • Lựa chọn: Kỹ thuật viên thi công và lắp đặt hệ thống nước sẽ chọn loại cút phù hợp dựa trên yêu cầu cụ thể của công trình.

Các loại cút nhựa PVC và UPVC này đều có những đặc tính vượt trội như độ bền cao, khả năng chống ăn mòn, dễ lắp đặt và chi phí thấp, phù hợp cho nhiều ứng dụng trong các hệ thống cấp thoát nước gia đình, cơ quan, và công nghiệp.

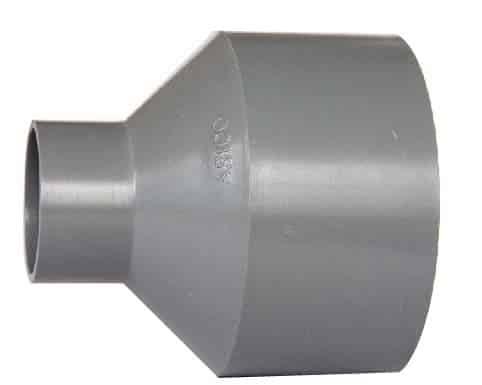

Côn Nhựa Là Gì?

Côn nhựa là một phụ kiện quan trọng trong hệ thống đường ống, được sử dụng để kết nối các đoạn ống có đường kính khác nhau. Chúng có một đoạn ống ngắn với một đầu to và một đầu nhỏ để thực hiện việc thay đổi kích thước đường ống một cách hiệu quả. Các ký hiệu phổ biến liên quan đến côn nhựa bao gồm:

  • EE: Côn có hai đầu bát (socket).

  • EU: Côn có một đầu bát và một đầu trơn (plain end).

  • BB: Côn có hai đầu bích (flanged).

  • EB: Côn có một đầu bích và một đầu bát.

Các Loại Côn Nhựa và Ký Hiệu

  1. Côn EE (Hai Đầu Bát)

    • Đặc điểm: Cả hai đầu đều có đầu bát (socket).

    • Ứng dụng: Thích hợp để nối hai đoạn ống có cùng loại đầu bát.

  2. Côn EU (Một Đầu Bát, Một Đầu Trơn)

    • Đặc điểm: Một đầu có đầu bát và một đầu trơn.

    • Ứng dụng: Thường dùng để nối một đoạn ống có đầu bát với một đoạn ống có đầu trơn.

  3. Côn BB (Hai Đầu Bích)

    • Đặc điểm: Cả hai đầu đều có bích (flange).

    • Ứng dụng: Thích hợp cho hệ thống yêu cầu kết nối chắc chắn và tháo lắp dễ dàng, thường dùng trong các hệ thống công nghiệp lớn.

  4. Côn EB (Một Đầu Bích, Một Đầu Bát)

    • Đặc điểm: Một đầu có bích và một đầu bát.

    • Ứng dụng: Thích hợp để nối đoạn ống có đầu bát với đoạn ống có đầu bích.

Các Phụ Kiện Côn Nhựa

Đoạn Ống Ngắn

  • Đặc điểm: Côn nhựa thường là một đoạn ống ngắn có đường kính thay đổi từ đầu này đến đầu kia.

  • Ứng dụng: Sử dụng để chuyển đổi kích thước đường ống, ví dụ từ ống lớn sang ống nhỏ hoặc ngược lại.

Ưu Điểm của Côn Nhựa

  • Đa Dạng Kích Thước: Có nhiều kích thước khác nhau để phù hợp với các nhu cầu lắp đặt khác nhau.

  • Chất Liệu Nhựa: Nhẹ, bền, chống ăn mòn và dễ dàng lắp đặt.

  • Chi Phí Thấp: So với các loại phụ kiện bằng kim loại, côn nhựa có giá thành rẻ và chi phí lắp đặt thấp.

  • Thích Hợp với Nhiều Ứng Dụng: Sử dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống công nghiệp, và các công trình xây dựng.

Côn nhựa đóng vai trò quan trọng trong việc duy trì sự liên tục và hiệu quả của hệ thống đường ống, giúp thay đổi đường kính ống mà không làm gián đoạn dòng chảy.

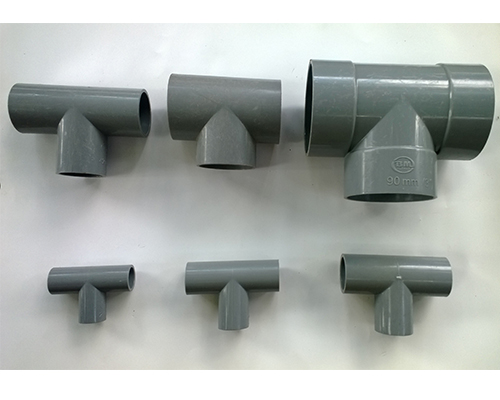

Tê Nhựa Là Gì?

Tê nhựa, còn được gọi là ống nhựa, là một loại phụ kiện được sử dụng rộng rãi trong các hệ thống đường ống nước và công nghiệp. Chúng được làm từ nhựa PVC (Polyvinyl Chloride) và đang dần thay thế các loại ống gang, thép, hoặc xi măng nhờ vào nhiều ưu điểm vượt trội.

Ưu Điểm Của Tê Nhựa

  1. Dễ Lắp Đặt và Độ Chính Xác Cao:

    • Tê nhựa rất nhẹ, giúp việc lắp đặt trở nên dễ dàng và nhanh chóng.

    • Được thiết kế với độ chính xác cao, đảm bảo các kết nối chắc chắn và an toàn.

  2. Độ Bền Cao:

    • Tê nhựa có độ bền cơ học tốt và khả năng chịu va đập cao.

    • Tuổi thọ của tê nhựa rất cao nếu được sử dụng đúng cách.

  3. Giá Thành Rẻ:

    • So với các loại ống khác, tê nhựa có giá thành thấp hơn, giúp giảm chi phí cho các công trình.

  4. Chống Ăn Mòn và Không Độc Hại:

    • Nhựa PVC không bị ăn mòn bởi các hóa chất thông thường và không gây độc hại khi không có phụ gia.

    • Nhựa PVC có khả năng cách điện tốt, thường được dùng làm vật liệu cách điện.

  5. Đa Dạng Về Màu Sắc và Dạng Tồn Tại:

    • Nhựa PVC có hai dạng chính là màu vàng và màu trắng.

    • Tồn tại dưới hai dạng: nhũ tương có độ mịn cao và huyền phù có kích thước hạt lớn từ 20-150 micron.

  6. Khả Năng Chịu Lực và Cách Điện:

    • Khả năng chịu lực của tê nhựa PVC được cải thiện khi trộn thêm các chất như MBS, ABS.

    • Độ dẻo dai và khả năng tạo độ cong tốt, phù hợp cho nhiều ứng dụng khác nhau.

Ứng Dụng Của Tê Nhựa

  • Hệ Thống Cấp Thoát Nước: Tê nhựa được sử dụng rộng rãi trong các hệ thống cấp thoát nước nhờ vào tính năng không thấm nước và độ bền cao.

  • Hệ Thống Công Nghiệp: Trong các hệ thống đường ống công nghiệp, tê nhựa được sử dụng để nối các ống với nhau, giúp thay đổi hướng dòng chảy hoặc chia dòng chảy thành các nhánh khác nhau.

Van Công Nghiệp

Ngoài tê nhựa, trong hệ thống đường ống công nghiệp còn sử dụng các loại van công nghiệp với nhiều chức năng khác nhau như:

  • Điều Khiển Điện và Khí Nén: Để tự động hóa việc điều khiển dòng chảy.

  • Giảm Áp và Cân Bằng Áp Suất: Để duy trì áp suất ổn định trong hệ thống.

  • Xả Khí: Để loại bỏ khí thừa hoặc khí không mong muốn ra khỏi hệ thống.

Tê nhựa PVC là một phụ kiện quan trọng trong các hệ thống đường ống, mang lại nhiều lợi ích về chi phí, độ bền và dễ lắp đặt. Với sự phát triển của công nghệ và vật liệu, tê nhựa ngày càng được ứng dụng rộng rãi và trở thành lựa chọn ưu tiên trong nhiều công trình.


Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

  • linhkienphukien.vn
  • phukiensongtoan.com
  • songtoanbrass.com

Chúc bạn có những trải nghiệm tuyệt vời với sản phẩm của Song Toàn (STG).
