Luppe / Rọ / Foot Valve : Cấu Trúc, Công Dụng và Cách Lắp Đặt



Foot Valve hay còn được biết đến là Van Đáy / Luppe / Rọ, là một thành phần quan trọng trong các hệ thống cung cấp nước và xả nước. Được đặt ở đáy của ống, Foot Valve đảm bảo rằng hệ thống luôn duy trì áp suất và ngăn chặn chất lỏng khỏi việc trôi ngược, giữ cho đường ống luôn đầy nước và sẵn sàng để sử dụng.

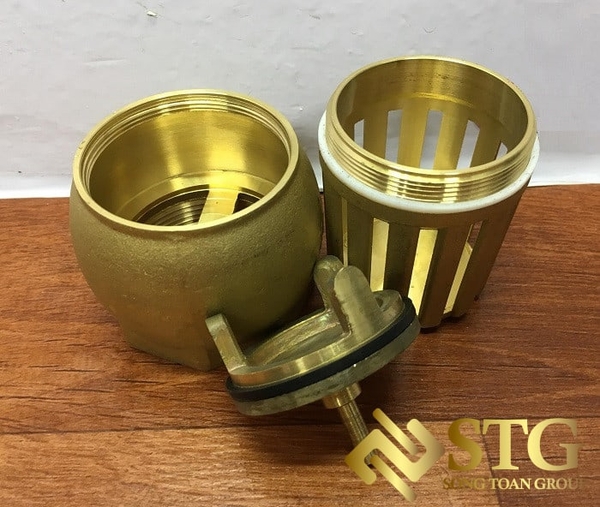

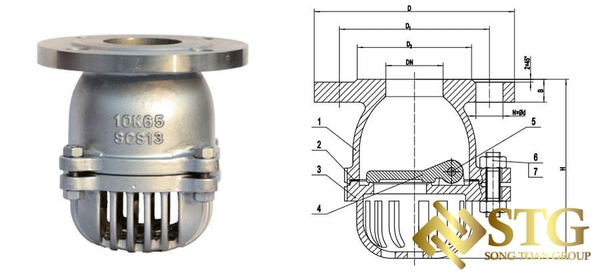

Cấu Trúc của Foot Valve

Foot Valve thường có cấu trúc chắc chắn và được làm từ vật liệu chống ăn mòn để đảm bảo độ bền trong môi trường ẩm ướt. Cấu trúc chung bao gồm:

• Thân Van (Body): Là phần chính của Foot Valve, thân van thường được làm từ gang hoặc thép không gỉ để chống ăn mòn.
• Cánh Van (Flapper or Disc): Là một bộ phận chuyển động nằm trong thân van. Cánh van thường làm từ cao su hoặc vật liệu linh hoạt khác và được thiết kế để tự đóng lại dưới tác động của áp suất nước.
• Lưới Lọc (Strainer): Một số mô hình có thể đi kèm với lưới lọc tích hợp để ngăn chặn rác và tạp chất từ việc vào ống. Lưới lọc giúp bảo vệ van và hệ thống trước tình trạng nghẽn tắc.
• Các Linh Kiện Khác: Bao gồm các linh kiện như trục, lò xo, và các bộ phận khác có thể được tích hợp để hỗ trợ hoạt động của van.



Hoạt Động Của Foot Valve

Hoạt động của Foot Valve là tự động và phản ứng dựa trên áp suất của chất lỏng. Dưới đây là quá trình hoạt động cơ bản:

• Mở Van: Khi có áp suất nước, cánh van (flapper) mở ra, cho phép nước chảy vào ống thông qua van. Cánh van mở dựa trên áp suất từ phía trên.
• Đóng Van: Khi áp suất giảm hoặc chất lỏng ngừng chảy, cánh van tự đóng lại dưới tác động của lực trọng trên cánh van và có thể được hỗ trợ bởi lò xo.
• Ngăn Chặn Trôi Ngược: Khi van đóng, nó ngăn chặn chất lỏng từ việc trôi ngược qua đường ống, giữ cho hệ thống luôn đầy nước và sẵn sàng để sử dụng.
• Bảo Vệ Hệ Thống: Lưới lọc nếu có, giúp ngăn chặn rác và tạp chất từ việc vào hệ thống, bảo vệ van và các thiết bị khác trước tình trạng nghẽn tắc.



Cấu trúc và hoạt động chung này giúp Foot Valve duy trì áp suất ổn định, ngăn chặn sự trôi ngược, và bảo vệ hệ thống khỏi tác động tiêu cực của chất lỏng và tạp chất.



Ứng Dụng Phổ Biến

Foot Valve (Van Đáy) có nhiều ứng dụng quan trọng trong các hệ thống cung cấp nước và xả nước. Dưới đây là những công dụng chính của Foot Valve:

Ngăn Chặn Sự Trôi Ngược:

Foot Valve đảm bảo rằng chất lỏng (thường là nước) chỉ chảy một chiều, ngăn chặn hiện tượng trôi ngược từ hệ thống nguồn cung về đường ống.

Lưu Giữ Áp Suất:

Bằng cách giữ cho đường ống luôn đầy nước, Foot Valve giữ cho áp suất trong hệ thống ổn định. Điều này quan trọng để đảm bảo rằng nước có thể được cung cấp một cách hiệu quả và liên tục đến các điểm sử dụng.

Bảo Vệ Đường Ống và Thiết Bị:

Loại bỏ nguy cơ rác và tạp chất vào đường ống bằng cách sử dụng Foot Valve có lưới lọc tích hợp. Điều này giúp bảo vệ hệ thống, van, và các thiết bị khác khỏi tình trạng nghẽn tắc hoặc hỏng hóc.

Tiện Ích Trong Các Ứng Dụng Nông Nghiệp:

Trong lĩnh vực nông nghiệp, Foot Valve giúp duy trì mức nước ổn định trong hệ thống tưới tiêu, đảm bảo rằng cây trồng được cung cấp nước đúng lượng và đúng thời điểm.

Chống Ảnh Hưởng Từ Sự Gián Đoạn Nước:

Ngăn chặn tác động của sự gián đoạn nước, giúp duy trì hiệu suất và ổn định trong các hệ thống máy bơi lội, hồ chứa, và các ứng dụng khác.

Ứng Dụng trong Hệ Thống Xả Nước:

Foot Valve cũng được sử dụng trong các hệ thống xả nước để ngăn chặn nước ngược từ kênh hoặc cống vào hệ thống thoát nước.

Duy Trì Hiệu Suất Tốt Nhất:

Bằng cách ngăn chặn trôi ngược và giữ áp suất ổn định, Foot Valve đóng vai trò quan trọng trong việc duy trì hiệu suất tối ưu của hệ thống.

Tùy thuộc vào yêu cầu cụ thể của ứng dụng, có nhiều loại Foot Valve có thiết kế và tính năng khác nhau để đáp ứng các nhu cầu đặc biệt.



Phân Loại Foot Valve

Có nhiều loại Foot Valve khác nhau được thiết kế để đáp ứng các yêu cầu cụ thể của các ứng dụng khác nhau. Dưới đây là một số loại Foot Valve phổ biến:

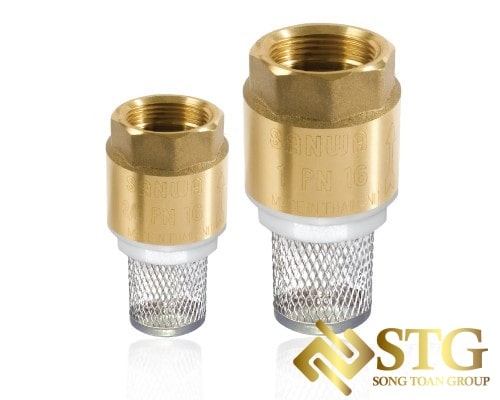

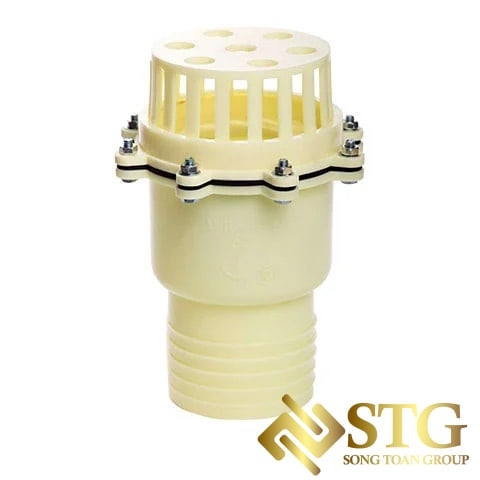

Foot Valve có Lưới lọc:

• Thường đi kèm với một lưới lọc tích hợp để ngăn chặn rác và tạp chất từ việc vào ống.
• Lưới lọc giúp bảo vệ van và hệ thống khỏi tình trạng nghẽn tắc hoặc hỏng hóc do các vật liệu lạ.

Foot Valve Điện Tử:

• Sử dụng công nghệ cảm biến hoặc điều khiển điện tử để kiểm soát hoạt động của van.
• Thích hợp cho các ứng dụng cần kiểm soát tự động và chính xác.

Foot Valve Dạng Một Chiều:

• Chỉ cho phép chất lỏng chảy theo một hướng duy nhất.
• Ngăn chặn chất lỏng từ việc trôi ngược.

Foot Valve với Cần Cẩu (Swing Check Valve):

• Có một cánh van đóng mở dạng cần cẩu, cho phép chất lỏng chảy theo một hướng nhất định.
• Thích hợp cho các ứng dụng cần giữ áp suất và ngăn chặn sự trôi ngược.

Foot Valve cho Nước Thải:

• Thiết kế đặc biệt để sử dụng trong các hệ thống thoát nước.
• Có khả năng xử lý nước có chứa tạp chất và chất lỏng có thể gây tắc nghẽn.

Foot Valve Có Đèn LED:

• Một số mô hình có thể đi kèm với đèn LED để tạo điều kiện làm việc thuận lợi trong môi trường ánh sáng yếu.

Các loại Foot Valve này thường được lựa chọn dựa trên yêu cầu cụ thể của hệ thống và môi trường ứng dụng.



Cách Lắp Đặt Foot Valve

Lắp đặt Foot Valve đúng cách là quan trọng để đảm bảo hiệu suất ổn định của hệ thống cung cấp nước hoặc xả nước. Dưới đây là một số bước hướng dẫn cách lắp đặt Foot Valve:

Chọn Vị Trí Lắp Đặt:

• Chọn một vị trí ở đáy của bể chứa nước hoặc đường ống để lắp đặt Foot Valve.
• Đảm bảo rằng vị trí lắp đặt không bị che chắn và có thể dễ dàng tiếp cận để kiểm tra và bảo dưỡng.

Kiểm Tra và Chuẩn Bị Bề Mặt Lắp Đặt:

• Kiểm tra bề mặt lắp đặt để đảm bảo rằng nó phẳng và không có chất béo, rỉ sét, hoặc tạp chất khác.
• Làm sạch bề mặt lắp đặt và đảm bảo nó sạch sẽ trước khi tiến hành lắp đặt.

Lắp Đặt Van:

• Đặt Foot Valve vào vị trí đã chọn và đảm bảo rằng cánh van có thể di chuyển một cách tự do.
• Nếu Foot Valve đi kèm với lưới lọc, đảm bảo rằng lưới lọc được đặt ở phía trước để ngăn chặn rác và tạp chất.

Kết Nối Ống:

• Kết nối đường ống vào các cổng của Foot Valve.
• Sử dụng kết nối đúng kích thước và đảm bảo rằng các kết nối được làm chặt để tránh rò rỉ.

Kiểm Tra Kín Đáo:

• Mở nguồn nước và kiểm tra xem có rò rỉ không.
• Nếu có, điều chỉnh hoặc làm chặt các kết nối để đảm bảo sự kín đáo.

Kiểm Tra Hoạt Động:

• Đảm bảo rằng Foot Valve mở và đóng đúng cách khi có nước chảy qua.
• Kiểm tra áp suất trong hệ thống để đảm bảo rằng nước được cung cấp một cách hiệu quả.

Bảo Dưỡng Định Kỳ:

• Thực hiện bảo dưỡng định kỳ bằng cách kiểm tra và làm sạch lưới lọc nếu có, và kiểm tra cánh van để đảm bảo không có tạp chất nào làm cản trở hoạt động.

Lưu ý rằng quy trình lắp đặt có thể thay đổi tùy thuộc vào mô hình cụ thể của Foot Valve và yêu cầu cụ thể của hệ thống.

Luôn tham khảo vào hướng dẫn của nhà sản xuất và tuân thủ các quy định cụ thể của ngành công nghiệp.

Nguồn: phukiensongtoan.com
