Bảng Quy Đổi Kích Thước Tiêu Chuẩn Ống Thép

Admin Song Toàn

Ngày 18/09/2024

Tại Việt Nam, thị trường có nhiều đơn vị nhập khẩu ống thép, ống inox, van công nghiệp và phụ kiện như bích, co, tê,… từ nhiều nước trên thế giới. Do đó, các tiêu chuẩn hoặc cách sử dụng đơn vị tính khác nhau dễ dẫn đến sự nhầm lẫn khi quy đổi các tiêu chuẩn. Hiện tại, Việt Nam sử dụng ba đơn vị đo đường kính ống thép thông dụng: DN (A), Phi (mm) và Inch (").

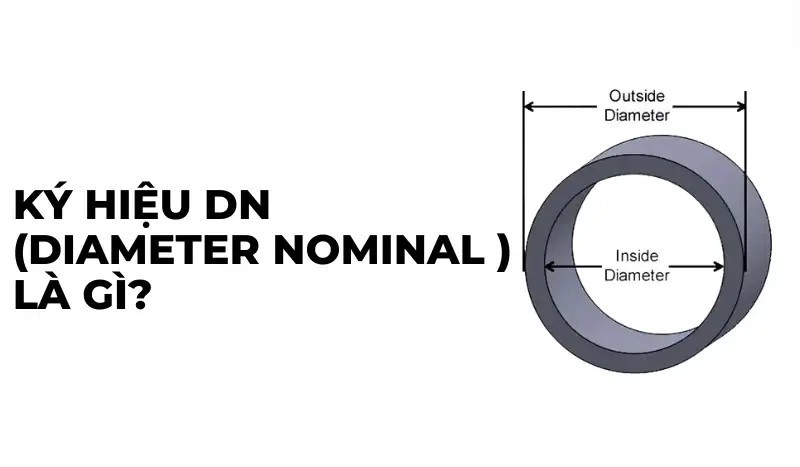

“DN” Là Gì ?

DN (Diameter Nominal) là đường kính trong danh nghĩa. Ví dụ, DN15 hoặc 15A tương đương với ống có đường kính ngoài danh nghĩa là phi 21mm. Tuy nhiên, đường kính ngoài thực tế khác nhau theo từng tiêu chuẩn sản xuất (ví dụ, theo ASTM là 21.3mm, còn BS là 21.2mm). Đường kính trong thực tế phụ thuộc vào từng tiêu chuẩn sản xuất.

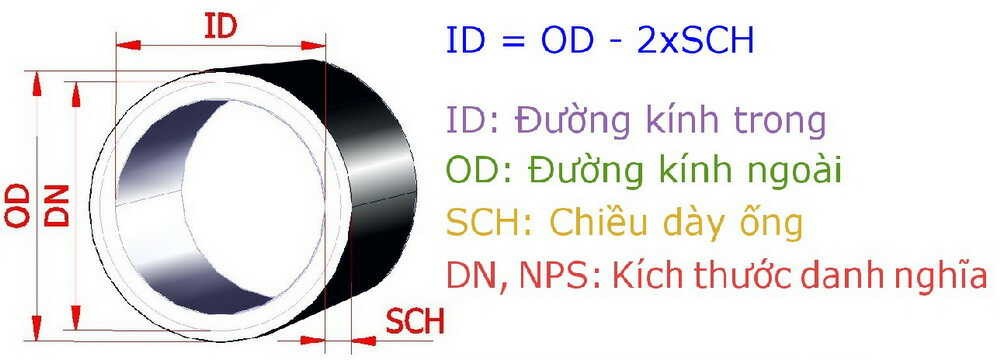

Công thức tính đường kính trong: Đường kính trong (mm) = Đường kính ngoài (mm) - Schedule (độ dày thành ống "mm") x 2

“Phi” Là Gì ?

Phi (Ø) là đường kính ngoài danh nghĩa, đo bằng mm. Tại Việt Nam, đơn vị này thường được dùng để đo đường kính ống. Tuy nhiên, đường kính ngoài thực tế có thể khác nhau theo từng tiêu chuẩn sản xuất.

Ví dụ, theo tiêu chuẩn ASME, DN15 có đường kính ngoài (OD) là 21.34 mm nhưng thường được làm tròn thành Phi Ø 21.

“Inch” Là Gì ?

Inch (viết tắt là ") là đơn vị chiều dài tiêu chuẩn của Bắc Mỹ, thường được dùng để diễn tả độ dài hay độ dày thành ống.

Quy đổi: 1 inch = 25.4mm = 0.0254m

Ví dụ: ½”, ¾”, 1”, 2”, 4”, 8”,…

Độ Dày Thành Ống (Schedule)

Độ dày thành ống được ký hiệu bằng chỉ số danh định Schedule (SCH). Độ dày này khác nhau theo từng tiêu chuẩn sản xuất.

Ví dụ: ống thép đúc Sch40, Sch80, Sch120, Sch160.

Xem thêm:

Tìm Hiểu Pipe Trong Hệ Thống Đường Ống Và Các Nguyên Tắc Thiết Kế Quan Trọng

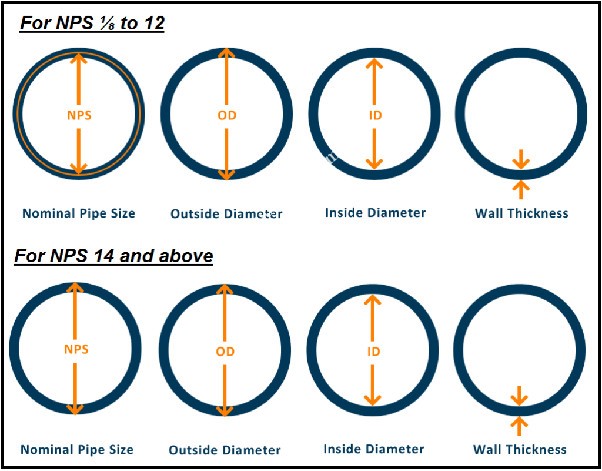

Ký Hiệu Kích Thước Ống: DN, NPS, NB, Phi Ø Là Gì ?

Bảng Tiêu Chuẩn Kích Thước Ống

Bảng này ứng với một số tiêu chuẩn như: ASTM A106, A53, API 5L, A312, ASME...

Ống từ ⅛" tới 3½" (từ DN6 - DN90)

Inch	DN	ĐK ngoài (mm)	SCH 5	SCH 10	SCH 30	SCH 40	SCH 80	SCH 120	XXS
⅛	6	10.29	0.889	1.245	1.448	1.727	2.413	---	---
¼	8	13.72	1.245	1.651	1.854	2.235	3.023	---	---
⅜	10	17.15	1.245	1.651	1.854	2.311	3.200	---	---
½	15	21.34	1.651	2.108	---	2.769	3.734	---	7.468
¾	20	26.67	1.651	2.108	---	2.870	3.912	---	7.823
1	25	33.40	1.651	2.769	---	3.378	4.547	---	9.093
1¼	32	42.16	1.651	2.769	2.972	3.556	4.851	---	9.703
1½	40	48.26	1.651	2.769	3.175	3.683	5.080	---	10.160
2	50	60.33	1.651	2.769	3.175	3.912	5.537	6.350	11.074
2½	65	73.03	2.108	3.048	4.775	5.156	7.010	7.620	14.021
3	80	88.90	2.108	3.048	4.775	5.486	7.620	8.890	15.240
3½	90	101.60	2.108	3.048	4.775	5.740	8.077	---	16.154

Ống từ 4" tới 8" (từ DN100 - DN200)

Inch	DN	ĐK ngoài (mm)	SCH 5	SCH 10	SCH 20	SCH 30	SCH 40	STD	SCH 60	SCH 80	SCH 100	SCH 120	SCH 140
4	100	114.30	2.108	3.048	---	4.775	6.020	7.137	8.560	---	11.100	---	13.487
4½	115	127.00	---	---	---	---	6.274	---	9.017	---	---	---	---
5	125	141.30	2.769	3.404	---	---	6.553	---	9.525	---	12.700	---	15.875
6	150	168.28	2.769	3.404	---	---	7.112	---	10.973	---	14.275	---	18.263
8	200	219.08	2.769	3.759	6.350	7.036	8.179	10.312	12.700	15.062	18.237	20.625	23.012

Ống từ 10" tới 24" (từ DN250 - DN600)

Inch	DN	ĐK ngoài (mm)	SCH 5s	SCH 5	SCH 10s	SCH 10	SCH 20	SCH 30
10	250	273.05	3.404	3.404	4.191	4.191	6.350	7.798
12	300	323.85	3.962	4.191	4.572	4.572	6.350	8.382
14	350	355.60	3.962	3.962	4.775	6.350	7.925	9.525
16	400	406.40	4.191	4.191	4.775	6.350	7.925	9.525
18	450	457.20	4.191	4.191	4.775	6.350	7.925	11.100
20	500	508.00	4.775	4.775	5.537	6.350	9.525	12.700
24	600	609.60	5.537	5.537	6.350	6.350	9.525	14.275

Độ dày thành ống (mm)

Inch	SCH 40s	SCH 40	SCH 60	SCH 80s	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160
10	9.271	9.271	12.700	12.700	15.062	18.237	21.412	25.400	28.575
12	9.525	10.312	12.700	12.700	17.450	21.412	25.400	28.575	33.325
14	9.525	11.100	15.062	12.700	19.050	23.800	27.762	31.750	35.712
16	9.525	12.700	16.662	12.700	21.412	26.187	30.937	36.500	40.462
18	9.525	14.275	19.050	12.700	23.800	29.362	34.925	39.675	45.237
20	9.525	15.062	20.625	12.700	26.187	32.512	38.100	44.450	49.987
24	9.525	17.450	24.587	12.700	30.937	38.887	46.025	52.375	59.512

Chú thích: Bài viết này mang hình thức chia sẻ thông tin, mang tính chất tham khảo. Nếu có thiếu sót gì mong quý bạn đọc lượng thứ. Hy vọng những thông tin trên sẽ giúp ích được Quý vị đang có thắc mắc về vấn đề được nêu trên.
